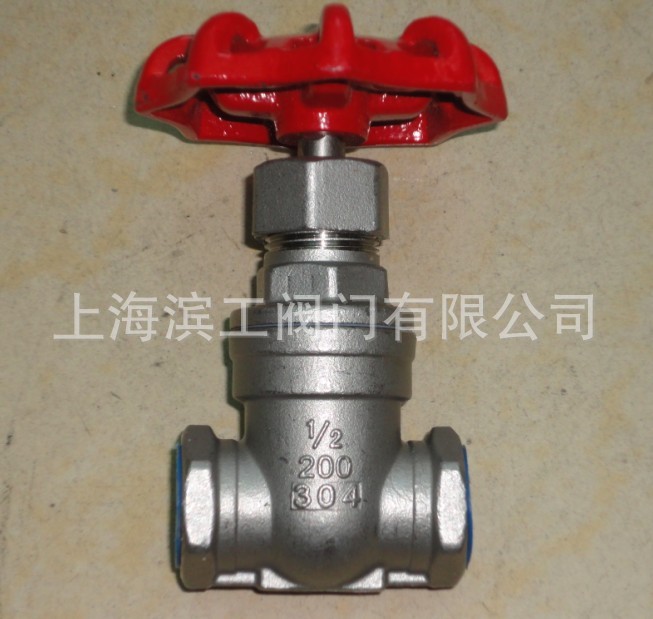

不锈钢丝扣闸阀

型 号：Z15W-16P	规 格：DN15-DN50
品 牌：滨工	单 价：面议
供货总量：1000 台	最小起订量：1 台



【阀门概述】：

滨工阀门厂专业生产的【Z15W不锈钢丝扣闸阀】的启闭件是闸板，闸板的运动方向与流体方向相垂直，流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。启闭时较省力，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。【Z15W不锈钢丝扣闸阀】只能作全开和全关 , 不能作调节和节流，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。



【阀门用途及特点】：
    【Z15W不锈钢丝扣闸阀】广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

【Z15W不锈钢丝扣闸阀】结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小。
1、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
2、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
4、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
5、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
6、采用奥氏体不锈钢，对氧化性酸介质拥有良好的耐蚀性。



【阀门技术参数】：
【Z15W不锈钢丝扣闸阀】适用温度范围： -20-232-350℃
公称压力：1.6Mpa- 2.5Mpa
适用介质：水、油、气及某些腐蚀性液体( W.O.G )
螺纹类型： G.NPT.BSPT.BSP.DIN259/2999
螺纹口径：DN15-DN50



【阀门结构图】：

 【阀门零部件材料】：

阀门序号NO.	零部件名称	材质
1	阀体	不锈钢CF8M/CF8
2	闸板	不锈钢CF8M/CF8
3	阀杆	不锈钢SUS316/304
4	阀盖	不锈钢CF8M/CF8
5	填料	聚四氟乙烯
6	止推垫片	不锈钢SUS304
7	阀杆架	不锈钢SUS316/SS304
8	填料	聚四氟乙烯PTFE
9	螺母	不锈钢SUS304
10	填料压盖螺母	不锈钢SUS316/SS304
11	手轮	铝合金
12	铭牌	铝
13	手轮垫片	不锈钢SUS304
14	手轮螺母	不锈钢SUS304



【阀门外形及连接尺寸】：

规格	1/2″	3/4″	1″	11/4″	11/2″	2″
口径DN（mm)	15	20	25	32	40	50
H	90	97	108	120	146	163
L	55	60	65	75	85	95
D	70	70	80	80	90	100
