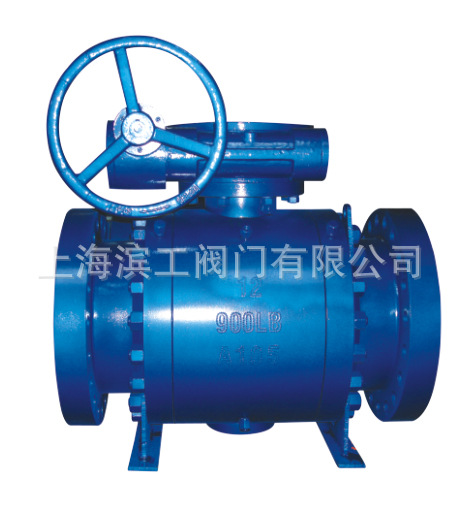

Q347锻钢固定球阀
---------------------------------------------------------------------------------------------------------------------------------------------------- --
温馨提示
以上部分产品属性价格仅供参考，详情请来电咨询，谢谢您的配合！
|
产 品： |
锻钢固定球阀 |
|
型 号： |
Q347F-16 |
|
规 格： |
DN25-DN700 |
|
品 牌： |
滨工阀门有限公司 |
|
单 价： |
面议 |
|
最小起订量： |
1 台 |
|
供货总量： |
1000 台 |
【阀门概述】：
滨工阀生产的【Q347锻钢固定球阀】的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏。
【阀门用途及特点】：
【Q347锻钢固定球阀】适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
1、低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭。
2、阀杆与阀体有效的接触，使防静电接地装置性能优越等。
3、具有性能优异，可靠性高，用途广泛，价格合理等优点。
【主要性能规范】：
|
试验压力（Mpa） |
公称压力（Mpa） |
压力级（Class） |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
|
气密试验 |
0.5-0.7 |
|
工作温度 |
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ |
|
适用介质 |
C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ） |
【阀门主要零部件材料】：
|
零件名称 |
材料 |
|
材料代号 |
Ｃ |
Ｌ |
Ｐ |
Ｒ |
|
阀体 阀盖 |
WCB |
ZGOOCr17Ni14Mo2（CF3M） |
ZG1Cr18Ni9Ti（CF8） |
ZG1Cr18Ni12Mo2Ti（CF8M） |
|
球体 |
2Cr13 |
ZGOOCr17Ni14Mo2（CF3M） |
ZG1Cr18Ni9Ti（CF8） |
ZG1Cr18Ni12Mo2Ti（CF8M） |
|
阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
阀座密封面 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|
螺柱
螺母 |
35 35CrMoA（B7） 45（2H） |
2Cr13（420） 1Cr18Ni9 1Cr17Ni2（431） |
|
填料 |
Ｖ型PTFE、柔性石墨 |

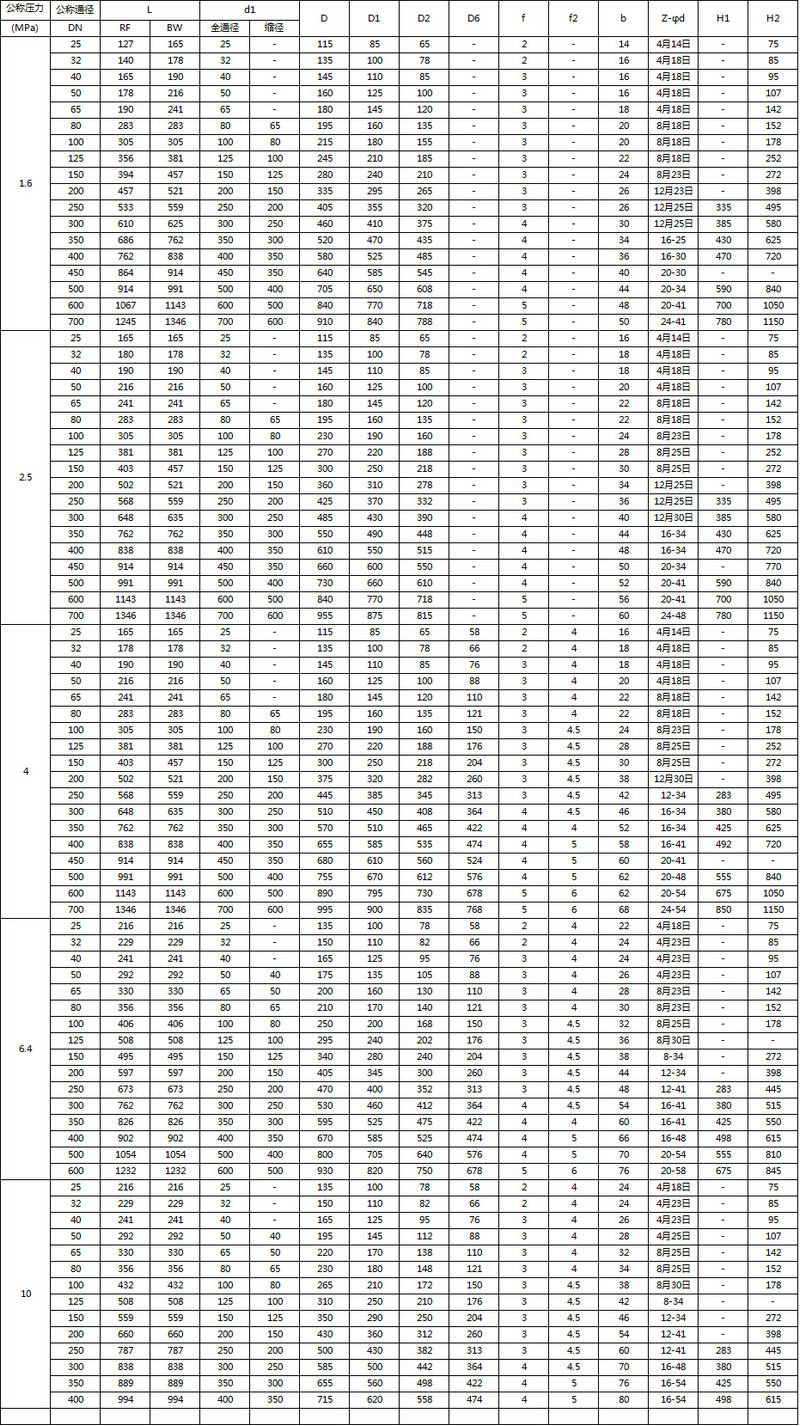

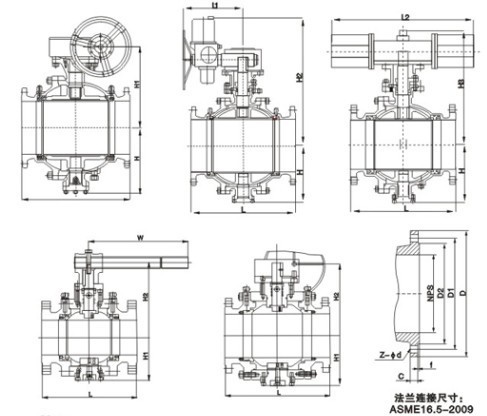

【阀门外形及连接尺寸】：
