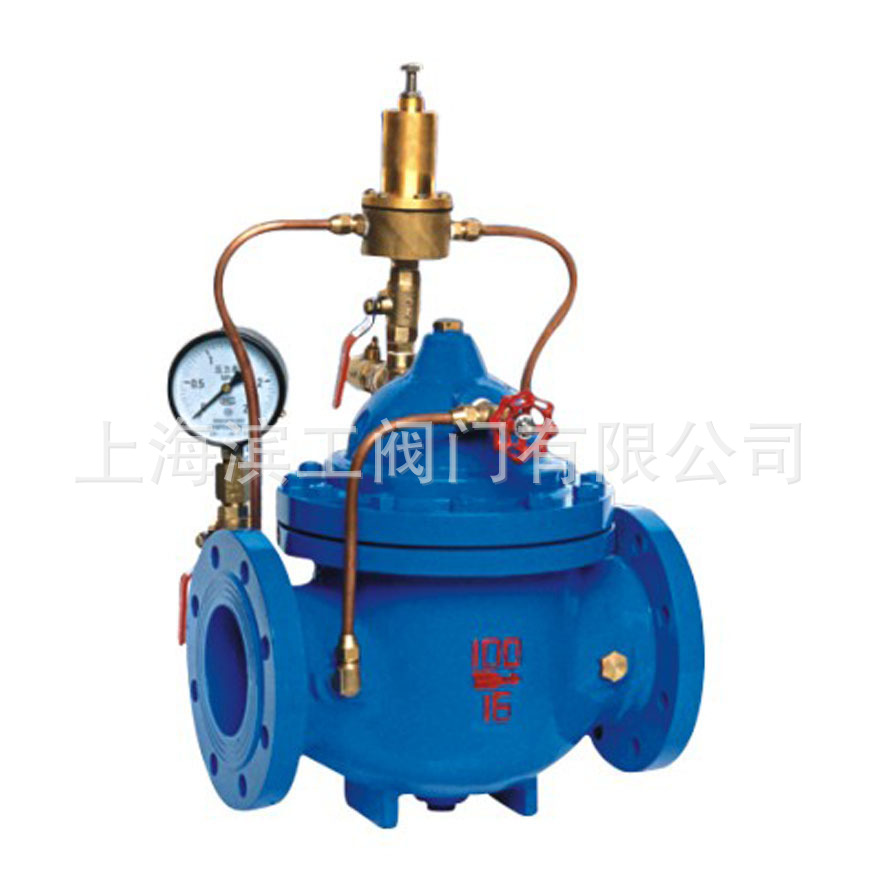

700X水泵控制阀

---------------------------------------------------------------------------------------------------------------------------------------------------- --



温馨提示

以上部分产品属性价格仅供参考，详情请来电咨询，谢谢您的配合！





产品概述：

　　700X水泵控制阀，是一种安装在高层建筑以及其他给水系统的水泵出口处，防止介质倒流的逆止类阀门。当水泵即将停止供水前，阀门先行缓慢关闭90%左右，防止突然停泵而产生的水锤和水击声；当水泵完全停止后，阀门再完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤河水击声，使用寿命长，安装、维修方便。

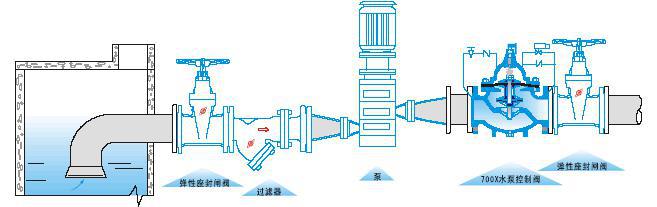

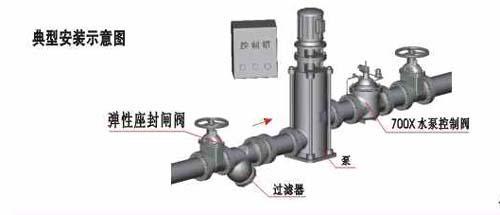

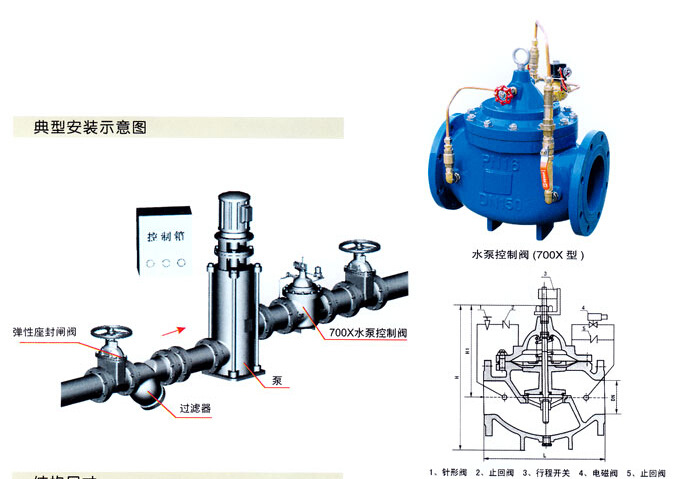

安装示意图：





主要外形连接尺寸：　　　　　　　　　　　　　　　　　　　　　 　单位：mm

DN	50	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	356	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	395	405	430	510	560	585	675	730	760	840	910	910



产品详情

700X多功能水泵控制阀简介：

       水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微型过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转，剩余10%由回水关闭。可防止水锤现象发生。本产品利用电磁导阀控制，不需要其他装置和能源。节约能源，保养简便，停泵平稳，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。



700X多功能水泵控制阀工作原理：

       当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。

当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水晶单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

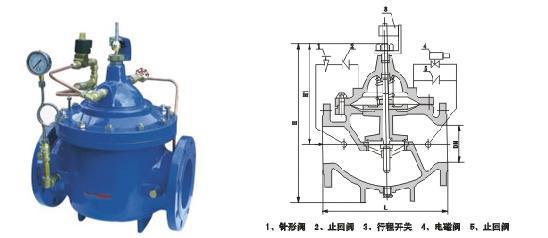

700X多功能水泵控制阀外形及连接尺寸：

公称通径DN（mm）	尺寸（mm）
	L	D	D1	A1	A	H1	H	F
25	205	115	85	190	270	100	160	110
32	210	135	100	200	280	105	175	115
40	210	145	110	210	300	130	210	160
50	240	165	125	215	320	135	230	170
65	275	185	145	230	340	150	270	185
80	290	200	160	240	350	180	290	220
100	370	220	180	255	400	230	370	280
125	400	250	210	270	420	285	420	320
150	455	285	240	280	430	320	460	370
200	550	340	295	290	450	415	720	460
250	745	405	355	310	460	500	770	525
300	800	460	410	330	470	600	900	610
350	830	52	470	350	480	635	1035	700
400	860	580	525	360	495	660	1400	750
450	860	640	585	380	520	680	1440	780
500	950	705	650	395	550	730	1680	830
600	1100	840	770	420	570	780	1880	888
