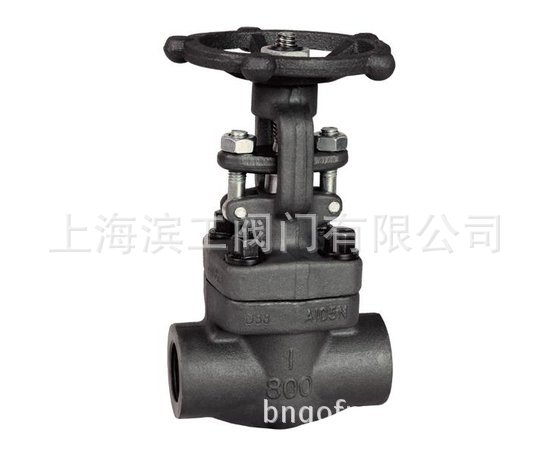

阀门品牌:BNGO

阀门型号:J11H-800Lb

连接形式:螺纹连接

产品材质:A105

公称通径:1/2"-2"

适用介质:水，油品，蒸汽等

压力环境:150LB-1500LB

工作温度:425℃

阀门标准:美标

产品外形:螺栓连接

流动方向:单向

特点结构:

    与闸阀相比，截止阀的结构较简单，制造和维修都比较方便；密封面不易磨损、擦伤、密封性能较好，寿命较长；启闭时阀瓣行程较小，启闭时间较短。

应用范围：

①截止阀产品的设计制造符合美国标准ASME B16.34，英国BS1873等国外先进标准要求。

②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。

③关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。

④阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。

⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，

并配有滚动轴承式采用撞击式手轮以减轻关闭力。

⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

直通式截止阀

   介质的井口通道在同一方向，呈180°，这种形式的截止阀，使流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应减少。

工作原理：

   截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

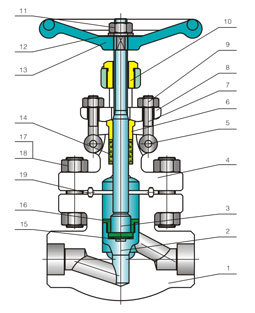

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 F22	A276 304(L)	A276 F316(L)
3	阀杆	A182 F6a	A182	A182 F304(L)	A182 F316(L)
4	垫片	316夹柔性石墨	316夹PTFE
5	阀盖	A105N	A182 F22	A182/F304(L)	A182/F316(L)
6	阀盖 螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圆柱销	A276 420	A276 304
8	填料压套	A276 410	A182 F304(L)	A182 F316(L)
9	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料压板	A105	F182 F304
11	螺母	A194 2H	A194 4	A194 8	A194 8M
12	阀杆螺母	A276 410
13	螺母	A194 2H	A194 4	A194 8	A194 8M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨	PTFE
适用介质	水,蒸汽,油品等	水,蒸气,油品等	硝酸,醋酸等
适用温度	-29°C～425°C	-29°C～550°C	-29°C～200°C



    截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣,密封面呈平面或,阀瓣沿阀座的中心线作直线运动。的运动形式,（通用名称：暗杆）,也有升降旋转杆式,（通用名称：明杆）截止阀是指关闭件（阀瓣）沿中心线移动的阀门。 根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流用。
