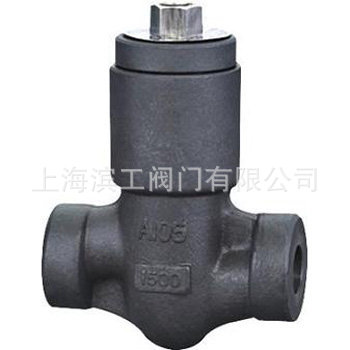

止回阀 高压锻钢自密封止回阀



H61H焊接式锻不锈钢止回阀详细信息：

    锻钢止回阀有三种阀盖设计形式：

第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.

第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.

第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀.

止回阀设计结构和特征：

   止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.

 止回阀采用以下结构

  全径或缩径 升降式止回阀 球式止回阀 旋启式止回阀 按需求内置弹簧 螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖整体式上密封座

承插端符合ASME B16.11 螺纹连接端（NPT）符合ANSI/ASME B1.20.1 阀瓣可变换为节流型、针型、球型

锻钢止回阀相关压力等级：

800LB

900LB～1500LB

800LB、900LB～1500LB

900LB～2500LB

900LB～2500LB





自密封旋启式止回阀900LB～2500LB

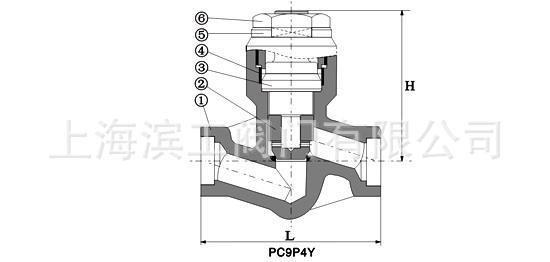

序号	零件名称	CSTOASTM	ASTOASTM	SSTOASTM
		A105	F22	F304(L)	F316(L)
1	阀座	A276410	A276304	A276304(L)	A276316(L)
2	销钉	A276420		A182F304	A182F316
3	密封圈	A276304L			A276316L
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	阀体	A105	A182F22	A182F304(L)	A182F316(L)
6	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	四开环	A276420	A182F304		A182F316
9	吊桥	A193B7	A193B16	A193B8	A193B8M
10	摇杆	A105	A182F22	A182F304(L)	A182F316(L)
11	阀瓣	A276410	F304	A182F304(L)	F316(L)
12	螺母	A1942H	A1944	A1948	A1948M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;

 锻钢止回阀尺寸(MM)和重量(KG)

NPS		1/2”	3/4”	1”	11/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
	2500lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	8.2	7.8	7.7	19.8	19.2	21.3
	2500lb	10.0	9.6	9.4	21.5



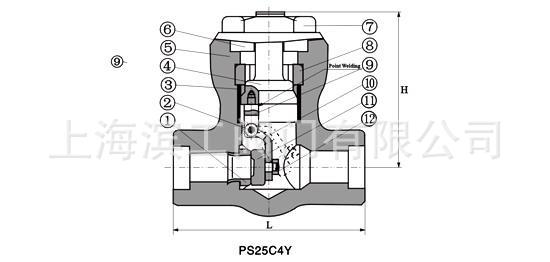

自密封升降止回阀900LB～2500LB标准材质明细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀瓣	A276 420	A276304	A276304（L）	A276316（L）
3	密封螺母	A105+STL	F22+STL	A182 F304(L)	F316(L)
4	密封圈	A276 304L	A276 304L	A182F304（L）	A276 316L
5	固定螺母	A1942H	A1944	A1948	A194 8M
6	提升螺栓	A1942H	A1944	A1948	A194 8M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;

 锻钢止回阀尺寸(MM)和重量(KG)

NPS		1/2"	3/4"	1"	1/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
	2500LB	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	7.5	7.0	6.8	18.5	18.1	20.3
	2500LB	9.0	7.6	8.4	19.5	20.1	21.8
