    蓝牙立体声音频传输解决方案——让音乐飞起来听了更爽快！

需要音频线公对公音频线可以看链接：.1000925.0.0.loIACs&id=41396327540

三星充电线 手机充电器 苹果充电 多功能 通用的充电头USB充电线;.1000925.1000774.124.ys78QI&id=35050876555

 实物图拍的亲对比一下

本方案采用CSR BC5芯片，蓝牙版本V2.1+EDR，可以实现视距10米（无阻隔）的高频质音乐传输，发射部分将立体声音频转换成蓝牙传输信号发送到接收部分，本方案使用简单，可以轻松实现音响DIY改装，让您摆脱有线的羁绊，轻松享受高品质音乐。

—————————————————————————————

发射部分特点

主芯片：CSRBC57E687B（BlueCore5-MM）

蓝牙版本：V2.1+EDR

输出功率：Class II

RF输出功率：4dBm

传输距离：视距10米

FLASH存储容量：8-16Mbit

尺寸：21.2mm*39mm*2.2mm

静态电流：14-16毫安
工作电流：21-26毫安

Rohs标准：符合

 概述:

采用CSRBlueCore5-MM芯片，适合于蓝牙音响发射部分、蓝牙立体声音频发射器等产品。外围不需要电路，模块上有控制的按键和LED显示，用户只需要供电既可以工作。本模块已设置过滤蓝牙设备类型，只与具有A2DP协议的蓝牙立体声耳机和音箱等蓝牙设备连接。当模块未配对蓝牙立体声设备时，模块上电自动搜索并连接符合要求的设备，当连接过之后，模块会记住连接过的蓝牙设备地址码，断线或重新上电都会自动连接，如需要断开连接或重新搜索设备，请按模块上的按键既可。

尺寸标注：

管脚图：

管脚说明：

备注：

• 建议音频输入为差分信号，当输入为单端信号时，可以把输入端接LINEIN_L+和LINEIN_R+，LINEIN_L-与LINEIN_R-请用跳线与GND短接
• +5V与3.3V只需要其中一个输入供电既可以。

LED显示与按键操作说明：

LED控制脚（输出）

LED显示：

按键控制脚（输入）

   清楚配对信息并重新查找与配对新设备。

 ————————————————————————————————————————————————

接收部分特点

主芯片：CSRBC57F687B（BlueCore5-ROM）

蓝牙版本：V2.1+EDR

输出功率：Class II

RF输出功率：4dBm

传输距离：视距10米

ROM存储容量：32Kbit

静态电流：14-16毫安
工作电流：21-26毫安

Rohs标准：符合

应用

蓝牙立体声音频接收器

蓝牙音响接收部分

概述:

本模块采用CSRBlueCore5-ROM芯片，适合于蓝牙音响接收部分、蓝牙立体声音频接收器等产品。外围不需要电路，模块上有控制的按键和LED显示，用户只需要供电既可以工作。

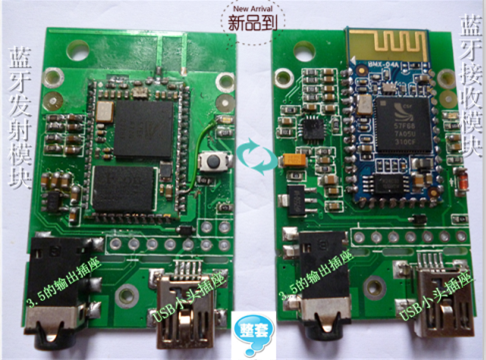

以下是实物图：

备注：

1、正面拨动开关控制电源供给，Mini USB座为充电输入，3.5音频

座是立体声音频输出接口

2、背面测试点可以作为接线用，注意焊接温度和时间，请勿将铜箔

烫落。

3、如果不需要电池直接采用5V供电，电路板上D1的位置请焊接上二

极管1n4148（靠usb做方向为负极），充电IC U6可以去掉。

备注：

１、 蓝牙模块上电开机后先连接之前配对过的蓝牙设备，如果连接不上则进入配对模

式等待搜索，所以如果要重新配对其他设备，请先将之前配对的设备关闭蓝牙功能，再

把蓝牙模块重新上电。

２、 +5V与VBAT只需要其中一个输入供电既可以，VBAT范围是3.5V到4.2V，最高不

能超过4.3V。

备注：

• 蓝牙模块上电开机后先连接之前配对过的蓝牙设备，如果连接不上则进入配对模式等待搜索，所以如果要重新配对其他设备，请先将之前配对的设备关闭蓝牙功能，再把蓝牙模块重新上电。
• 5V—+12V与VBAT只需要其中一个输入供电既可以，VBAT范围是3.5V到4.2V，最高不能超过4.3V

安装注意点：
蓝牙工作在2.4G无线频段，应尽量避免各种因素对无线收发的影响，注意应尽量让模块天线部分远离金属部分。
