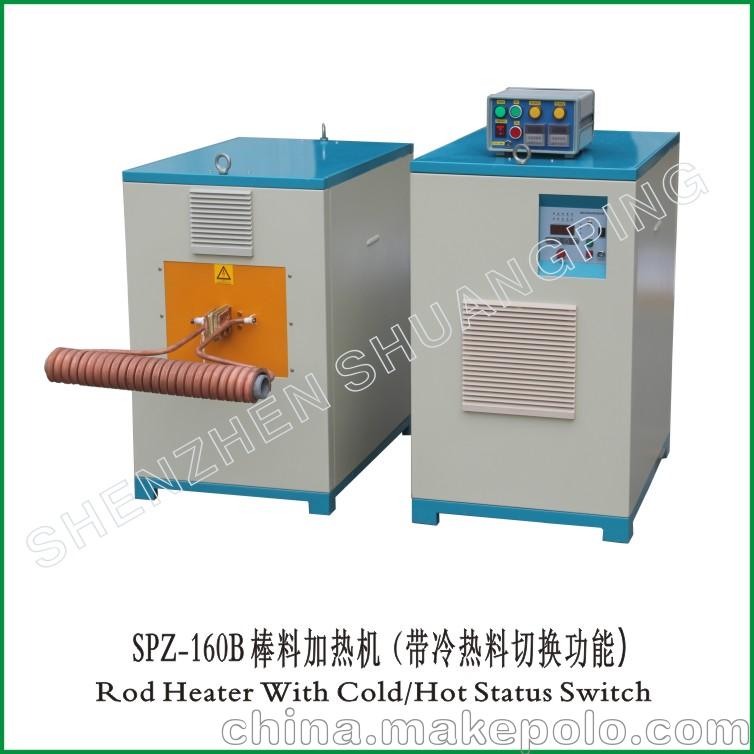

SPZ-160B棒料加热机（带冷热料切换功能）

1、 主机（中频电源）：SPZ-160B
2、 分机为电容和变压器；
3、 带钢料冷/热态切换功能： 钢料加热时，冷态下带磁性，负载很重；加热到料红，过居里点后材料失磁，负载很轻；由于冷态和热态的负载相差很大，导致设备工作时平均功率不足设备额定功率的一半而致使加热速度太慢。用冷热态切换解决了这个问题。
4、 输出频率：5-20KHZ
5、 主分机连线：2米长
6、 变压器变比：2：1～1：1
7、 分机体积（CM）：长72×宽49×高79
8、 分机重量：
9、 适用于：钢料单根加热

中频SPZ系列产品频率为200HZ～20KHZ，功率为15～600KW，多用于透热的应用场合，如棒料热锻、2KG以上金属材料熔炼、热配合、模具整体回火、焊前预热等。
深圳双平公司中频设备采用传统的并联谐振电路，采用全固态IGBT变频及功率调节，采用我公司的第三代软开关技术---软开关谐振双调控及频率自动跟踪技术，易于进行设备配套和感应圈设计，设备的实际输出功率基本都可以调试至80%以上；并且可以直接置换可控硅式中频电源和其它中频电源。

 我公司中频电源适用频率范围广：200HZ～20KHZ，在配套过程中，可按照客户具体应用，综合考虑透热要求、加热效率、工作噪音、电磁搅拌力等各种因素，设计合适的工作频率范围，取得优质的综合加热效果。
1、 SPZ中频电源工作原理及结构特点
       我公司中频设备采用传统的并联谐振电路，易于进行设备配套和感应圈设计，设备的实际输出功率基本都可以调试至80%以上；并且可以直接置换可控硅式中频电源和其它中频电源。
SPZ系列中频电源采用全固态IGBT变频及功率调节，采用我公司的第三代软开关技术---软开关谐振双调控及频率自动跟踪技术，是高可靠性的保证；设备中设计了全方位的保护功能如过流保护、欠水保护、过热保护、过压保护、短路保护、缺相保护等，大于增加设备的可靠性又方便设备的维护工作；设备有多种显示功能如频率显示、电流显示、电压显示、功率显示，使设备工作状况直观化，对于设计感应圈和电容调节更具指导作用；
2、 SPZ中频电源的优点：
   SPZ系列中频设备体小量轻，对比常规的可控硅式中频电源，可为客户节省10倍的生产空间；设备全部为100%全负载、24小时连续工作能力；设备高效节能，全功率范围内，都达到了较高的功率因数和电源效率。
3、 SPZ中频电源的型号及含义：
      SPZ-○○ X

其中： SPZ表示双平中频系列

          ○○   表示额定输入功率

           X    表示附加功能，  A为带计时功能， B为带中频变压器


4、 主要型号
SPZ-15、SPZ-25、SPZ-35、SPZ-45、SPZ-70、SPZ-90、SPZ-110、SPZ-160、SPZ-240、SPZ-300 和 SPZ-600

5、中频加热设备的组成部分：
双平SPZ中频系列电源全部采用并联谐振电路，根据应用场合不同，可选择直接输出或用中频变压器输出，基本结构及组成有以下两种：
（1）组成结构一：中频电源 + 电容 + 中频感应圈
这种结构较为常用，如中频锻造炉、中频熔炼炉等都采用这种结构，设备简单，损耗低，工作效率高，且制造成本低。
这种结构时，感应圈比较长，通常要用3米—10米长的铜管绕制。
由于中频电源直接输出，所以感应圈上电压最高为550V，且不与主电隔离，所以感应圈必须良好绝缘，不能直接暴露在外；

或者：
