高密度聚乙烯树脂

分子式： (C2H4)n
性质简介：
本色、圆柱状或扁圆状颗粒，颗粒光洁，粒子的尺寸在任意方向上应为2mm～5mm。粉料为本白色粉末，合格品允许有微黄色。无机械杂质，具热塑性。常温下不溶于一般溶剂，但在脂肪烃、芳香烃和卤代烃中长时间接触时能溶胀，在70℃以上时稍溶于甲苯、醋酸中。在空气中加热和受日光影响发生氧化作用。能耐大多数酸碱的侵蚀。吸水性小，在低温时仍能保持柔软性，电绝缘性高。


产品详细信息

一、结构简式：[-CH2-CH2-]n

分子式：（C2H4）n

二、性质

本色、圆柱状或扁圆状颗粒，颗粒光洁，粒子的尺寸在任意方向上应为2mm～5mm。粉料为本白色粉末，合格品允许有微黄色。无机械杂质，具热塑性。常温下不溶于一般溶剂，但在脂肪烃、芳香烃和卤代烃中长时间接触时能溶胀，在70℃以上时稍溶于甲苯、醋酸中。在空气中加热和受日光影响发生氧化作用。能耐大多数酸碱的侵蚀。吸水性小，在低温时仍能保持柔软性，电绝缘性高。

三、生产方法

以高纯度乙烯为主要原料，丙烯、1-丁烯等为共聚单体，以己烷为溶剂，使用高活性催化剂在约78℃～85℃、0.13MPa～0.70MPa低压条件下进行聚合，再经干燥、混炼、挤压、造粒、筛分、均化等，得到密度为0.940g/cm3～0.970g/cm3的聚乙烯颗粒。

四、用途

主要用于制造日用品和各类工、农业用品，如薄膜、中空容器、管道、单丝、延伸带、电绝缘制品等。

五、执行标准

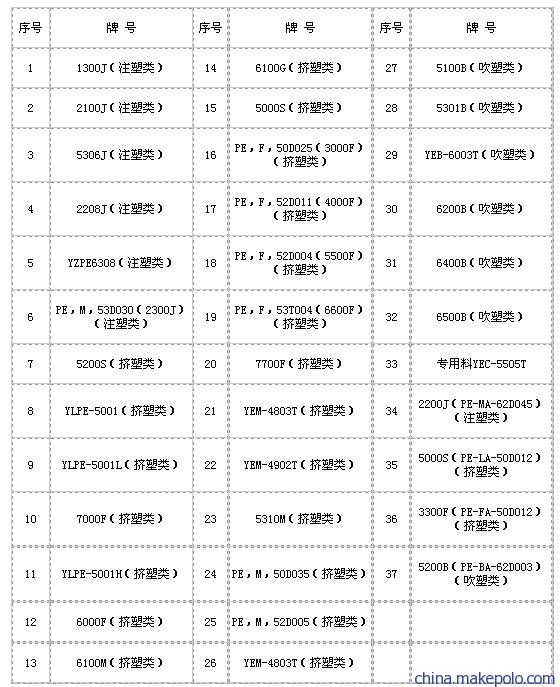

高密度聚乙烯共分37个牌号，其中执行Q/SH3060 007-2008标准的有33个牌号；执行GB 11116-1989的有4个牌号。主要高密度聚乙烯树脂各牌号见下表。

产品概述：高密度聚乙烯是由乙烯与少量 -烯烃单体共聚而成的高 结晶非极性合成树脂，是在较低压力下合成，故又称“低压聚乙烯”。其分子结构主要为线型结构，分子中支链少，结晶度高，密度大，具有较高的使用温度、硬度和机械强度，耐化学性能好。茂名石化高密度聚乙烯类别齐全、牌号众多，能够提供薄膜料、中空料、拉丝料、注塑料、管材料、电缆料、氯化聚乙烯用基础树脂等产品。

主要用途：高密度聚乙烯应用于多种塑料成型方法。中空吹塑法可制作各种瓶、罐及工业用槽、桶等容器；注塑成型可制作各 种盆、桶、篮、筐等日用盛器、日用杂品和家具等；挤出成型可制作各种管材、捆扎带以及纤维、单丝等。还可用于制作电线电缆的包覆材料和合成纸，加入大量无机填料后可制作钙塑包装箱、家具和门窗等，以代替木材和硬纸板。

HDPE是一种结晶度高、非极性的热塑性树脂。高密度聚乙烯为无毒、无味、无臭的白色颗粒，熔点约为130℃，相对密度为0.941~0.960。它具有良好的耐热性和耐寒性，化学稳定性好，还具有较高的刚性和韧性，机械强度好。介电性能，耐环境应力开裂性亦较好。熔化温度220~260℃。对于分子较大的材料，建议熔化温度范围在200~250℃之间。高密度聚乙烯是种白色粉末颗粒状产品，无毒、无味，密度在0.940～0.976 g/cm3范围内；结晶度为80%～90%，软化点为125～135℃，使用温度可达100℃；硬度、拉伸强度和蠕变性优于低密度聚乙烯；耐磨性、电绝缘性、韧性及耐寒性均较好，但与低密度绝缘性比较略差些；化学稳定性好，在室温条件下，不溶于任何有机溶剂，耐酸、碱和各种盐类的腐蚀；薄膜对水蒸气和空气的渗透性小、吸水性低；耐老化性能差，耐环境开裂性不如低密度聚乙烯，特别是热氧化作用会使其性能下降，所以，树脂需加入抗氧剂和紫外线吸收剂等来提高改善这方面的不足。高密度聚乙烯薄膜在受力情况下的热变形温度较低，这一点应用时要注意。

【英文全称】High Density Polyethylene

PE材料

【英文缩写】HDPE

【中文全称】高密度聚乙烯

【常用俗称】低压乙烯

【组成单体】乙烯

【基本特性】高密度聚乙烯是一种不透明白色腊状材料，比重比水轻，比重为0.941~0.960，柔软而且有韧性，但比LDPE略硬，也略能伸长，无毒，无味。

【燃烧特性】易燃，离火后能继续燃烧，火焰上端呈黄色，下端呈蓝色，燃烧时会熔融，有液体滴落，无黑烟冒出，同时，发出石蜡燃烧时发出的气味。

【主要优点】耐酸碱，耐有机溶剂，电绝缘性优良，低温时，仍能保持一定的韧性。表面硬度，拉伸强度，刚性等机械强度都高于LDPE，接近于PP，比PP韧，但表面光洁度不如PP。

【主要缺点】机械性能差，透气差，易变形，易老化，易发脆，脆性低于PP，易应力开裂，表面硬度低，易刮伤。难印刷，印刷时，需进行表面放电处理，不能电镀，表面无光泽。

【应用场合】用于挤出包装薄膜，绳索，编织袋，渔网，水管；注塑低档日用品及外壳，非承载荷构件，胶箱，周转箱；挤出吹塑容器，中空制品，瓶子。

【注塑工艺】HDPE有数不清的应用，范围从可重复使用的薄壁饮料杯到5－gsl罐，消费国内生产的HDPE的1/5。注塑品级一般熔体指数5～10，有具有韧性较低流动性品级和具有可加工性的较高流动性品级。用途包括日用品和食品薄壁包装物；有韧性、耐用的食品和涂料罐；高抗环境应力开裂应用，如小型发动机燃料箱和90－gal垃圾罐。

一般的HDPE熔点为142℃，分解温度为300℃；注塑温度的可调区间较大。注塑时，一般使用温度为180℃--230℃；因是烯烃类塑料，它不吸水，生产时，不需烘干，但为了产品质量，可用60℃温度烘干1hr，以排出浮水；聚乙烯的熔体粘度大，流长比小，薄壁制品可能缺胶，因此，浇口和流道相对较大；制品易带静电，表面易吸埃。收缩率为16‰；溢边值为0.05mm。

高密度聚乙烯为无毒，无味，无臭的白色颗粒，熔点为130℃，相对密度为0.946~0.976g/cm3，它具有良好的耐热性和耐寒性，化学稳定性好，还具有较高的刚性和韧性，机械强度好，介电性能，耐环境应力开裂性亦较好。

PE可用很宽的不同加工法制造。以乙烯为主要原料，丙烯、1-丁烯、己烯为共聚体，在催化剂的作用下，采用淤浆聚合或气相聚合工艺，所得到的聚合物经闪蒸、分离、干燥、造粒等工序，获得颗粒均匀的成品。包括诸如片材挤塑、薄膜挤出、管材或型材挤塑，吹塑、注塑和滚塑。HDPE适合热塑性成型加工的各种成型工艺，成型加工性好，如注塑，挤塑，吹塑，旋转成型，涂覆、发泡工艺、热成型、热封焊、热焊接等。

挤塑：用于挤塑生产的品级一般具有小于1的熔体指数和中宽到宽的MWD。在加工过程中，低的MI可获得适宜的熔体强度。更宽MWD品级更适于挤塑，因为它们具有更高的生产速度，较低的模口压力而且熔体断裂趋势减少。

PE有许多挤塑用途，如电线、电缆、软管、管材和型材。管材应用范围从用于天然气小截面黄管到48in直径用于工业和城市管道的厚壁黑管。大直径中空壁管用作混凝土制成的雨水排水管和其它下水道管线的替代物增长迅速。

板材和热成型：许多大型野餐型冷藏箱的热成型衬里是由PE制成的，具有韧性、重量轻和耐用性。其它片材和热成型产品包括挡泥板、槽罐衬里、盘盆防护罩、运输箱和罐。一种大量的增长迅速的片材应用是地膜或池底村里，这是基于MDPE具有韧性、耐化学性和不渗透性。

吹塑：在美国销售的 HDPE1/3以上用于吹塑用途。这些范围从装漂白剂、机油、洗涤剂、牛奶和蒸馏水的瓶子到大型冰箱、汽车燃料箱和筒罐。吹塑品级的特性指标，如熔体强度、ES－CR和韧性，与用于片材和热成型应用级相似，故相似品级可以采用。

注射-吹塑通常用于制造更小的容器（小于16oz），用于包装药品、洗发液和化妆品。这种加工过程的一个优点是生产瓶子自动去边角，不需象一般吹塑加工那样的后期修整步骤。尽管有某些窄MWD品级用于改进表面光洁度，一般使用中宽到宽MWD品级。

注塑：见上文“材料特性”。

滚塑：采用这种加工法的材料一般被粉碎成粉末料，使其在热循环中熔融并流动。滚塑使用两类PE：通用和可交联类。通用级MDPE/HDPE通常的密度范围从 0．935到 0．945g/CC，具有窄MWD，使产品具有高冲击性和最小的翘曲，其熔体指数范围一般为3—8。更高MI品级通常不适用，因为它们不具备滚塑制品希望的冲击性和抗环境应力开裂性。

薄膜：PE薄膜加工一般用普通吹膜加工或平挤加工法。大多数PE用于薄膜，通用低密度PE（LDPE）或线性低密PE（LLDPE）都可用。HDPE薄膜级一般用于要求优越的拉伸性和极好的防渗性的地方。例如，HDPE膜常用于商品袋、杂货袋和食物包装

1 注塑制品：有周转箱、瓶盖、桶类、帽、食品容器、盘、垃圾箱、盒、以及塑料花

2 吹塑制品：中空成型制品，如各种系列吹塑桶、容器、瓶类、盛放清洁剂、化学品、化妆品等，汽油箱、日用 品等。还有吹膜制品如食品包装袋，杂品购物袋，化肥内衬薄膜等。

3 挤塑制品：管材、管件主要用在煤气输送，公共用水和化学品输送，如建材排水管、煤气管、热水管等：片材主要用于座椅，手提箱，搬运容器等。

4 旋转成型：注塑制品如大型容器、储藏罐、桶，箱等。
