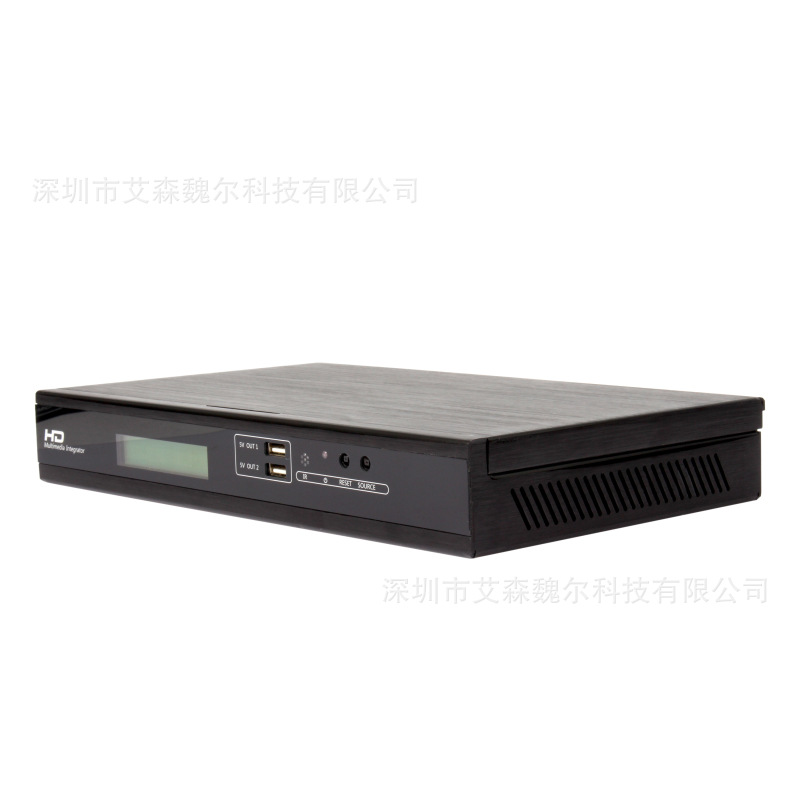

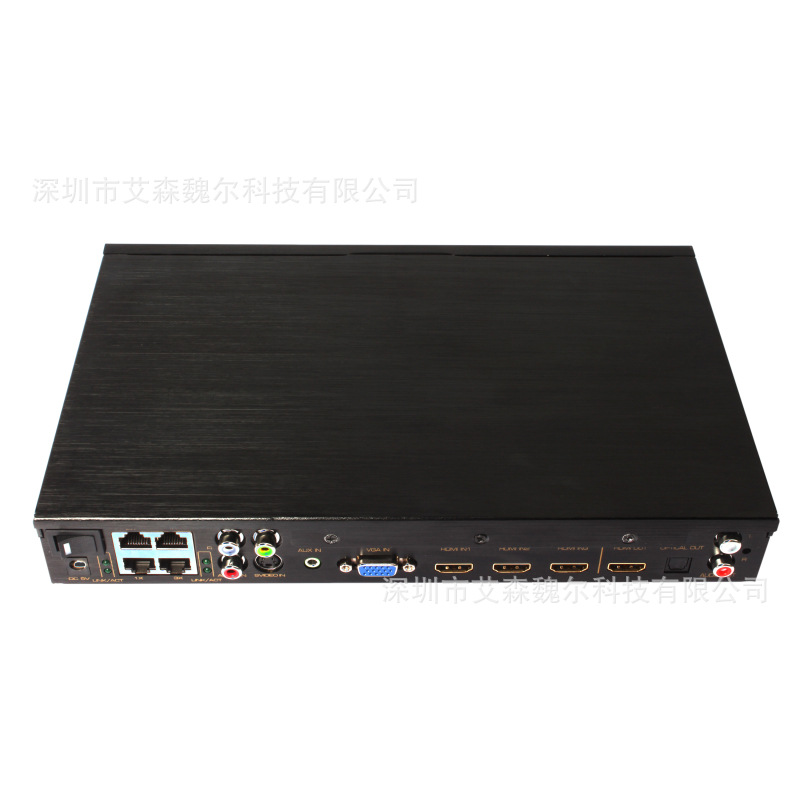

客厅多媒体转换器 高清多媒体整合器
（产品型号：HDCN0019M1）
这款多媒体整合器是专为增强客房、客厅影音体验而开发的集成转换装置。它能轻易实现通过一条HDMI线将各种音视频信号源（例如相机、电脑、蓝光机、游戏机等）连接到您的高清电视上，并且在多路信号源之间可以自由切换。同时，这款产品还配备了4口10/100M网络交换机，方便周边设备的宽带网络接入，真正实现全功能、全高清的影音体验。
产品特点：
l 支持1路SVIDEO,1路AV，1路VGA，3路HDMI输入，转换成1路全高清HDMI输出
l 输出分辨率高达1080P/60Hz。可将普通信号提升为1080P高清输出，图像效果更出色
l HDMI输入支持3D(24fps)，支持30/36位深色
l 支持音频分离输出，包含一路光纤输出和一路左右声道输出
l 支持三种音频EDID读取模式，可在外部EDID（TV）和内置EDID（2CH/5.1CH）之间进行
切换，用来选择立体声或5.1CH音频输出
l PAL/NTSC自适应视频制式
l 无信号损失。与电视机之间只需敷设一根HDMI高清线，使用AWG26 HDMI标准线缆，输入传输距离可达15米，输出传输距离可达20米
l 一键切换信号源，同时支持红外线遥控切换，使用简单方便
l 信号源自动侦测，即插即用，无需手工切换
l 支持2路USB 1A大电流充电接口，支持对Apple设备的充电。
l 配备4口10/100M网络交换机，让周边设备的网络接入更加方便快捷
l 使用DC5V/3A外置电源适配器供电，弱电更安全

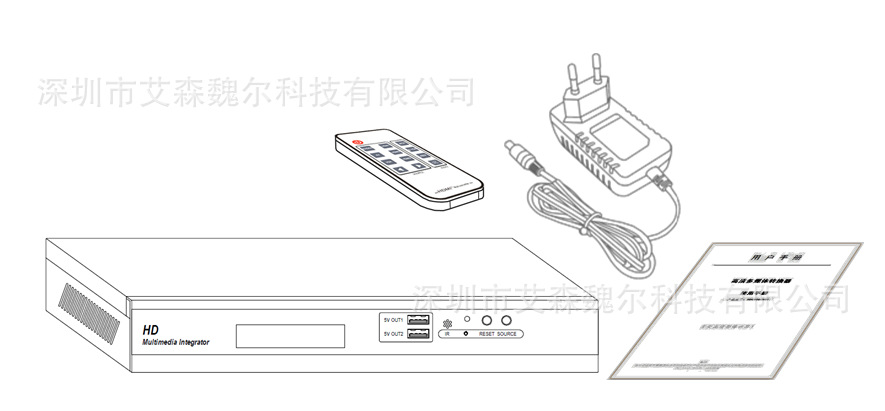

随机配送附件图示:
1、多媒体整合器主机一台
2、DC5V/3A电源适配器一个
3、红外线遥控器一个
4、使用手册一份

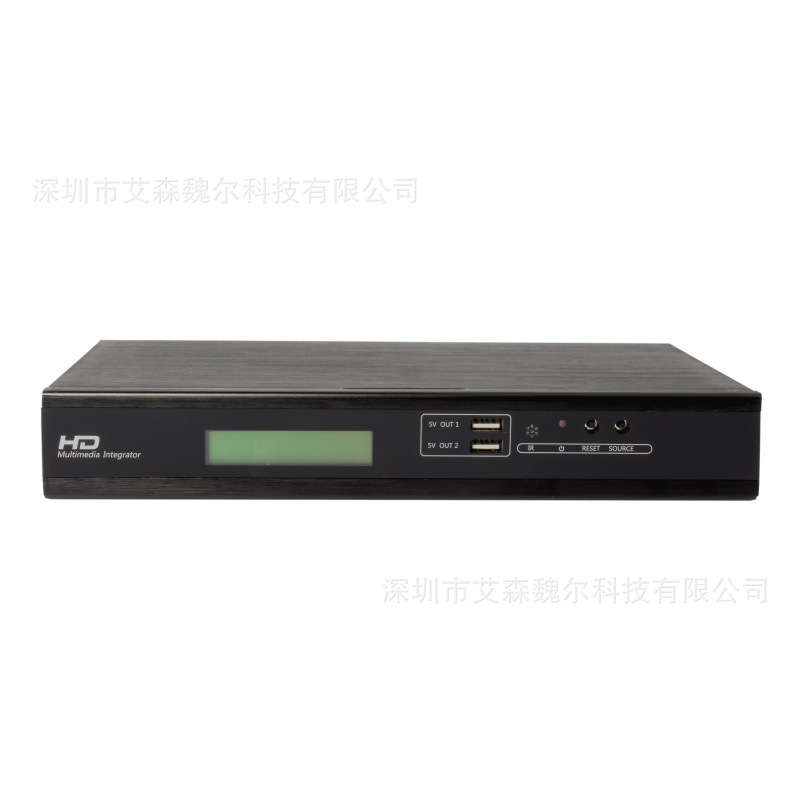

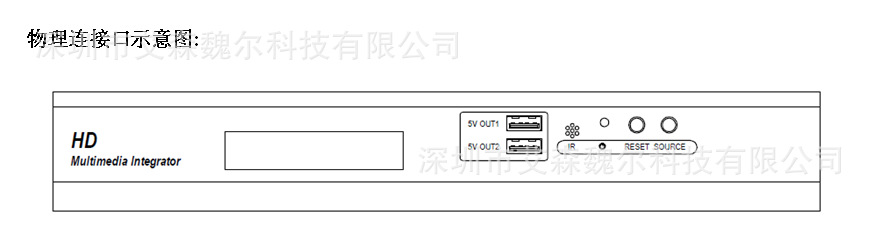

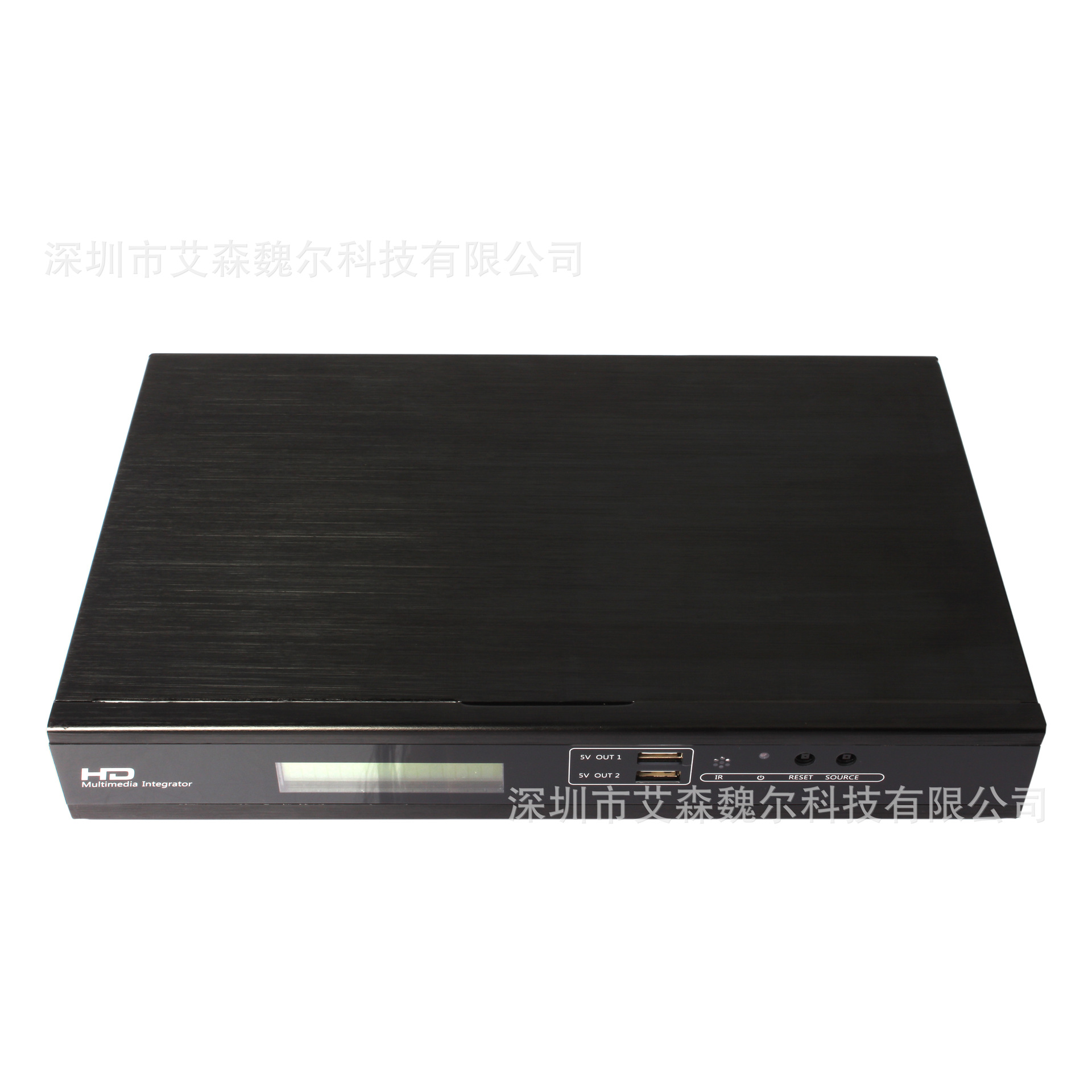

5V OUT1/2：USB充电端口（最大提供1A电流，可给Apple设备充电）
IR：内置红外线遥控接收窗
:电源待机指示灯
RESET: 网络交换机复位键
SOURCE：输入信号源选择键
船形开关:电源开关,LED亮为电源开

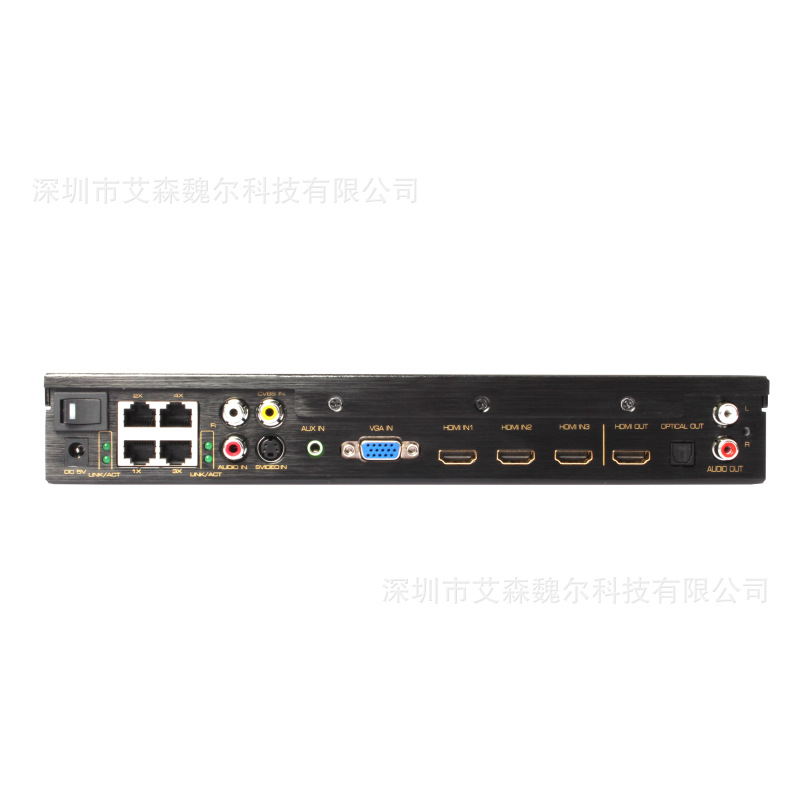

DC 5V：外接直流电源接口
LINK/ACT LED: 4个网口状态指示LED
(灯灭表示未接网线,常亮表示接入网线,闪烁示正在数据交换)
RJ45x4: 10/100M以太网接口

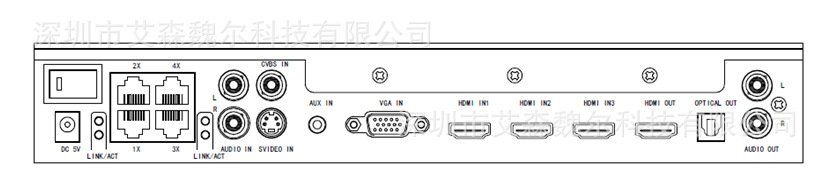

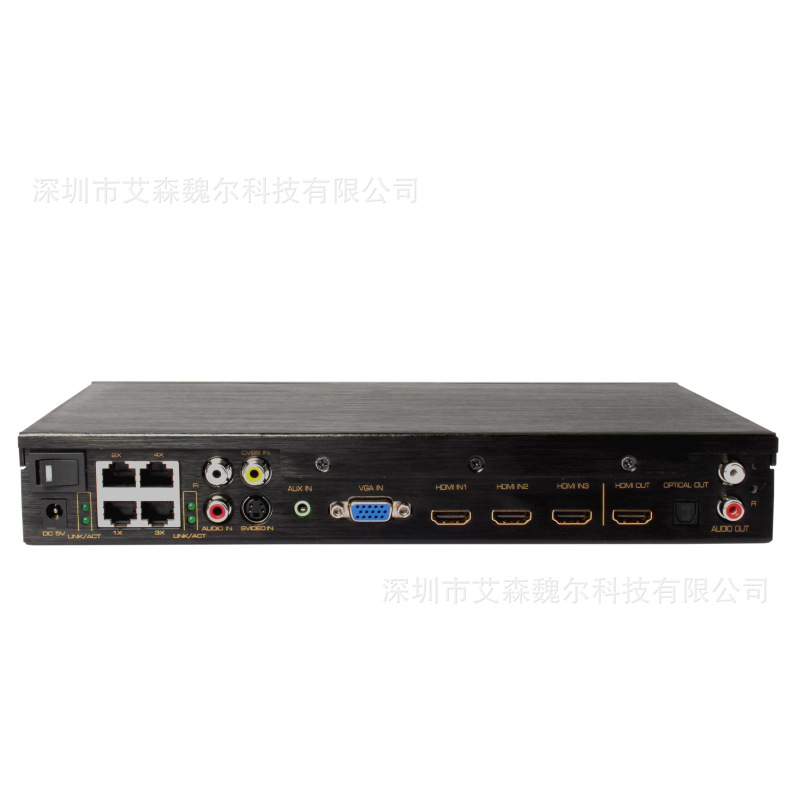

AUDIO IN L/R: 模拟音频输入端口，与CVBS/SVIDEO IN端口配合使用
CVBS IN：复合视频信号输入端口（AV输入）
SVIDEO IN: S视频输入端口
AUX IN：辅助音频输入端口，与VGA端口配合使用
VGA IN：VGA电脑视频信号输入端口
HDMI IN1/2/3：高清输入端口
HDMI OUT：高清输出端口
OPTICAL OUT:光纤数字音频输出端口
AUDIO OUT L/R: 模拟音频输出端口
:电源待机/开机键
SVIDEO：选择S视频作为输入信号源
AV：选择复合视频作为输入端口
VGA：选择VGA作为输入信号源
HDMI1/2/3：选择HDMI1/2/3作为输入信号源
：输入信号源选择键
2CH: 2声道模式。选择内置音频EDID为2声道LPCM。

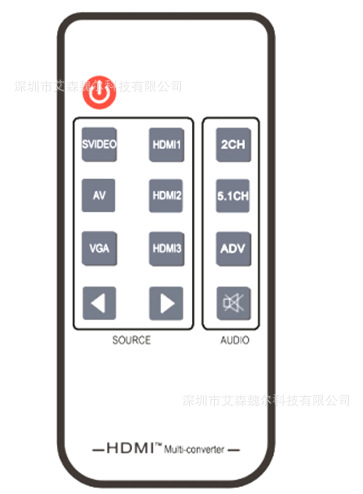

此时HDMI、SPDIF、AUDIO都输出立体声音频。 图1.2遥控器面板示意图
5.1CH: 5.1声道模式。选择内置音频EDID为5.1源码输出。
此时HDMI/SPDIF输出5.1声道音频，AUDIO无声音输出。
ADV: HDMI直通模式。音频输出格式由HDMI输出端读取的TV EDID信息决定。
此时HDMI输出最高支持LPCM 7.1声道。
:输出静音键(按此键HDMI/SPDIF/AUDIO将静音输出,再按解除静音)
(注意：遥控器使用前请先拔出电池隔离片)
连接与操作:
1、 通过HDMI线缆，把转换器的输出端与显示设备连接起来。
2、 将5V电源适配器接到直流电源接口，再将适配器插头插入交流电源插座。
3、 通过相应的连接线缆将信号源连接到转换器的输入端口，转换器会自动侦测信号并切
换到当前信号通道，从HDMI输出端转换输出全高清影音信号。
4、 可通过SOURCE键或遥控器选择对应的输入信号源。SOURCE键按AV > SVIDEO> VGA > HDMI1> HDMI2 > HDMI3的顺序循环切换。
5、 通过网线将需连网的设备和调制解调器/路由器接到交网机的任意网口便可实现上网.
产品规格: HDCN0019M1
HDMI输入解析度………………………………………………最高支持1080P/60Hz, 3D(24fs)
VGA输入分辨率……………………………………………………最高支持1920 x 1080 @60Hz
HDMI输出解析度………………………………………………最高支持1080P/60Hz, 3D(24fs)
HDMI支持视频色彩格式…………………………………………………24位/深色30位/36位
HDMI支持音频格式……………………DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
HDMI最大传输带宽…………………………………………………………………………225MHz
HDMI最大传输速率………………………………………………………………………6.75Gbps
输入输出TMDS信号………………………………………………………… 0.5~1.5Vp-p(TTL)
输入输出DDC信号……………………………………………………………………5Vp-p(TTL)
HDMI输入线缆长度…………………………………………≤15m AWG26 HDMI standard cable
HDMI输出线缆长度……………………………………… ≤18m AWG26 HDMI standard cable
交换机端口数…………………………………………………………………………… 4X RJ45
MAC地址表………………………………………………………………………………………2K
网络带宽…………………………………………………………………………10/100M自适应
网络标准…………………………………………………IEEE 802.3、IEEE 802.3u、IEEE 802.3x
最大工作电流……………………………………………………………………………………1A
电源适配器规格…………………………… 交流输入100V-240V 50/60Hz;直流输出:5V/3A
工作温度………………………………………………………………………………-10～+45℃
存贮温度…………………………………………………………………………… -20～+60℃
工作湿度范围……………………………………………………………… 10～90%RH（无冷凝）
存贮湿度………………………………………………………………………5～95%RH（无冷凝）
外壳尺寸(L x W x H)…………………………………………………………… 280x170x40mm
重量……………………………………………………………………………………………960g
'
