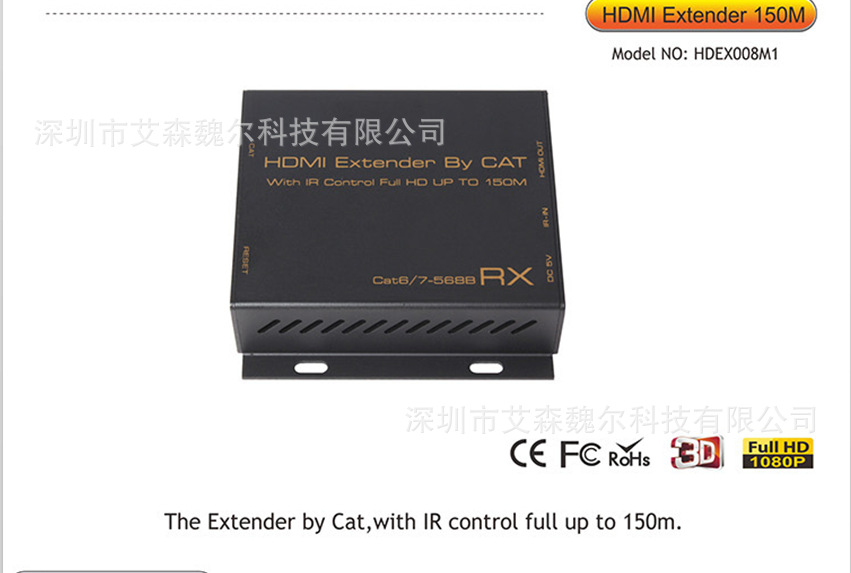

HDMI-CAT-HDMI 延长器
型号：HDEX008M1
这款 HDEX008M1是采用标准的TCP/IP协议通过局域网传输高清音视频的设备，能将您的 DVD、播放器、电脑等设备的 HDMI 高清视频信号采用标准的 CAT6/7网线传输，距离最远可达 150 米；并且经过交换机可实现一对多、级联的方式进行传输HDMI高清音视频信号。同时还可以将接收端外接的红外遥控信号回传到发射端，方便的远程遥控视频源设备。由于HDMI线缆比较昂贵，所以HDMI信号的长距离传输非常困难。延长器的目的就是为了以低成本的线材来实现长距离的信号传输。

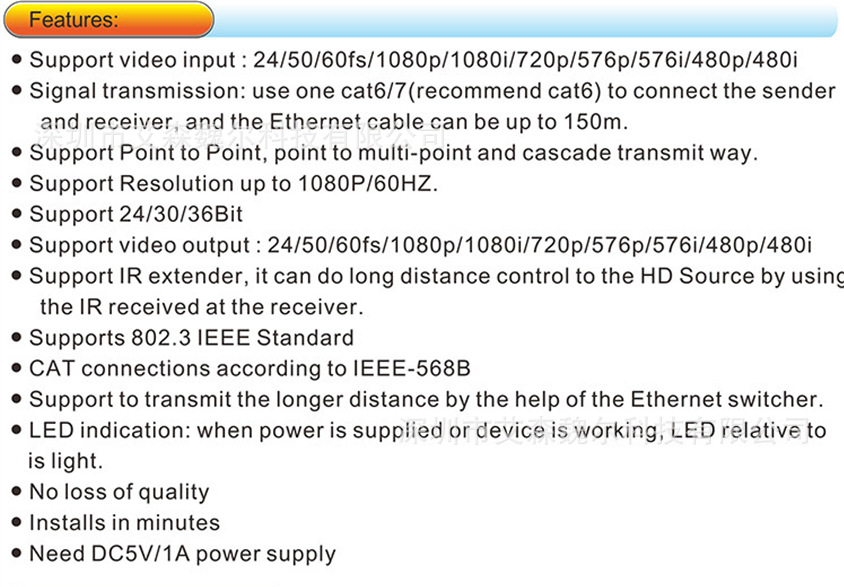

产品特点：
l 支持视频输入: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
l 信号传输 :一根cat6或者cat7线（推荐使用）替代HDMI线，接收器和发射器之间线缆最长可达150米
l 支持点对点、点对多点以及级联的传输方式，
l 分辩率最高支持1080P/60HZ，向下完美兼容。
l 支持24/30/36位深色
l 支持视频输出 : 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
l 支持红外扩展，可以通过发射端接收到终端红外遥控指令来进行信号源远程控制。
l 国际802.3以太网标准
l 网线接口方式：标准IEEE-568B接线方法
l 可以通过以太网交换机进行中继传输得更远。
l LED显示灯 : 当电源或者延长器工作时，相关的LED灯会变亮
l 无信号损失
l 安装简单
l 外置DC5V/1A的电源适配器

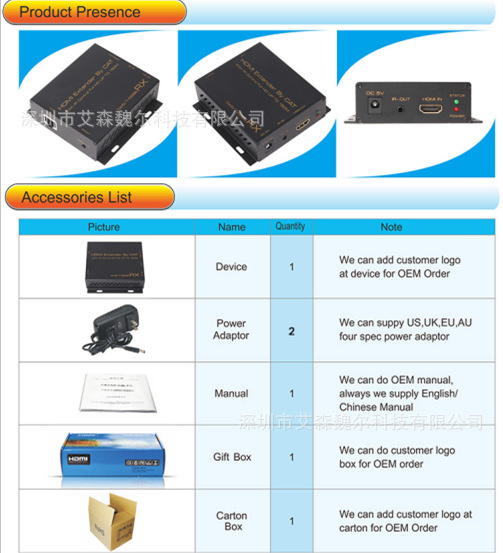

随机配送附件图示:
1、5V/1A电源适配器
2pcs
2、说明书一份
1pcs
3、红外IR接收配件
1pcs
4、红外IR发射配件
1pcs

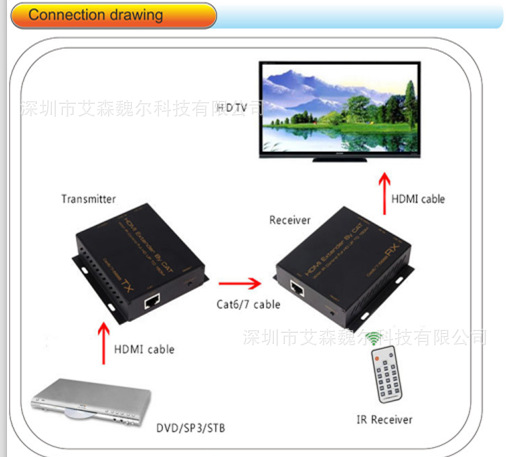

- 用一根 HDMI线缆将信号源与延长器的发射端连接起来，线缆最长可达10米
- 用一根 HDMI线缆将信号端与延长器的接收端连接起来，线缆最长可达15米
- 用一根cat6线或者cat7线（推荐使用）将延长器的发射端与接收端CAT对CAT连接起来，线览最长可达150米

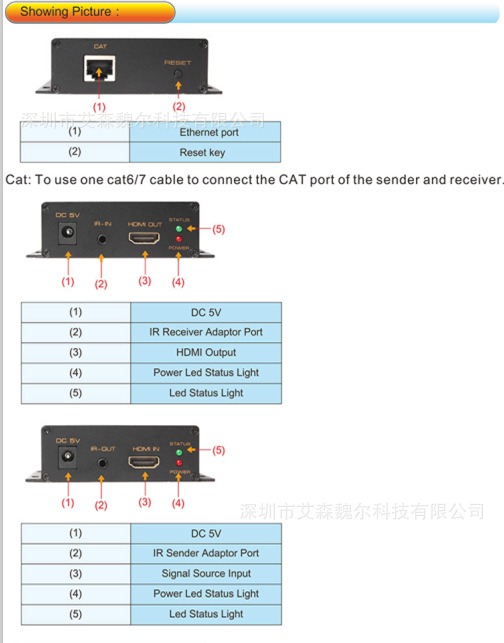

- 将红外IR发射配件与延长器的发射端上的IR-OUT相连，并将IR发射配件对准信号源的IR接收处。
- 将红外IR接收配件与延长器的接收端上的IR-IN相连
- 插入电源到发射器和接收器
- 将遥控器对准红外IR接收配件对信号源进行遥控操作。
产品规格:
HDEX008M1
视频输入\\输出 ………………………………………………………….…….…….….. HDMI
延长器接收端与发射端之间连接的cat6或者cat7线缆…..…………. 最长可达 150 米
HDMI 输入…..……………………24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
支持音频格式输入..…………….DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
HDMI 输出…..…………….…....……24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
最大传输带宽………………………………….………………………..………………225MHz
最大传输速率………………….…………….…….…………………….……………6.75Gbps
输入视频信号…………………………………………………………………0.5~1.5Volts p-p
输出DDC信号…………………………………………………………………5Volts p-p (TTL)
输入HDMI线缆长度…..................................≤10m，使用 AWG26 标准HDMI 规格的线
输出 HDMI线缆长度….............................≤15m，使用 AWG26 标准HDMI 规格的线缆
最大工作电流…………………………………..…………………………………….…...600mA
电源适配器规格…………...交流输入 (50HZ, 60HZ) 100V-240V; 直流输出5V/1A(RX/TX)
工作温度……..…………….…………………………………………………….….. -15 to +55℃
存储温度……..…………….…………………………………………………………..-20 to 60℃
工作湿度……………………………..….……….…………………………10 ~ 90%RH (无凝缩)
存储湿度………………………….….……………..…………………………5 ~95%RH(无凝缩)
尺寸(长*宽*高)…………………………………………….……...94X93.8X28 (mm)(RX/TX)
重量…..……………………………………. …….………….………………………….…150g(TX)
重量…..……………………………………. …….………….…………………...….….…152g(RX)
'
