不锈钢空心广告钉/美工螺钉/招牌螺丝/沉头自攻钉螺丝钉包装机

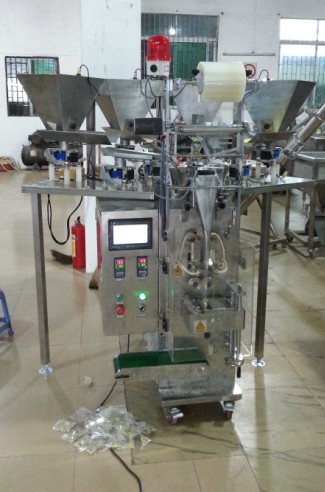

QD-60T多振盘拖斗五金零件专用包装机

节：产品介绍和总体共同点：

产品介绍：

您好！很高兴能与贵司共同合作开发QD-60T3多振盘拖斗五金零件专用包装机，根据贵公司的产品，用多个不同的振盘完成自动记数及下料，袋子宽度     mm（暂定尺寸，以实物为准），包装膜的宽度：240mm,袋长220mm（视物料定、长度可以调节），考虑到袋子的宽度及产品的特殊性，我公司建议主机使用QD-60T4多振盘拖斗五金零件专用包装机。希望我们的方案和建议能够满足您的要求。

我司在对于螺丝包装机的设计、生产技术已有10多年丰富的经验。产品多次出产到国外。特别在国内客户也遍布大江南北。

总体特点：

1高质量的包装和绩效产品的损耗—有精确的包装保证；

2完美的包装外观—有独特、先进、成熟的技术保证；

3让客户的产品在短时期内得到快速、精确、卫生的完美包装；

4系统的设计能满足您特殊的要求。

需包装物料明细：见实物

第二节：用户规格：

1）包装材料：包装材料：OPP/CPP,CPP/PE等可热复合材料；要求成卷使用≤300

建议使用BOPP热封膜、价格便宜、成本目前最低。

2）包装产品：3种五金产品（按样品和方案中的约定）.

3）包装要求：尽量能达到通用使用性能及能准确无误。

4）生产能力：15-40（袋/分）

5）制袋尺寸：长    毫米，宽   毫米。（视实际物料设计袋子的大小）

自动显示包装数量。

设备出现故障自动停机、自动报警。（安装提示信号灯）。

振动盘共9个，各振动盘可单独开关、单独使用，各振动盘下料数可单独调节数量（螺丝调节数量在1-8个、五金配件调节数量建议人工投）。

7)具体组合为：每4个振盘合为一组、如有人工投料的位置留在主机后面（能更好的检阅设备及给料系统的给料状态）

自动计数系统采用进口光纤或合资气动元件。

8）振动盘放置台：总体框架：采用40*40*20碳钢；台面采用T=8mm钢板喷漆；；脚杯采用M16螺钉镀锌杯。

9）整机外包不锈钢材料、输送链盒采用T=1.0  201不锈钢制作。

10）供纸部分结构外表镀铬。

第三节：方案推荐：

按贵司提供的物料与要求，包装产品都比较单一、但包装种类繁多，我公司工程师考虑到适用性和速度等因素。我司建议使用一条2.5米左右长的输送带、在输送带的旁边配2组由2个振动盘的计量供料系统、每个自动供料系统上都单独控制、由一插头接线直接使用、简单方便。主机上预留4个接线口，方便多种物料自动化的同时进袋。根据需要可做多组供料系统与主机配套连接。封口形式采用为背封，而且要用背封式气动形式结构主机。

解说：采用气动形式结构，使整个机械简单化，不易损坏。容易调整，使操作人员更方便维护机械。在落料时候万一遇有夹料情况，气动形式不会强行将产品切断，避免损坏刀具。

采用背封式原理，使下料通道更为宽阔，避免卡料。

机械总体名称：气动式多振盘包装机（背封）

第四节：产品参数介绍及说明：

主要技术参数：
包装速度: 15-40袋/分钟
计量范围: （螺丝1-8颗、）
制袋长度: 30-2200mm 可以自动调节
制袋宽度: 50-110mm 更换成型器可以改变制袋大小
制袋方式: 背封直纹封合
工作电源电压: 220V、50HZ单相
设备最大外形尺寸: 约长4600*1800*1650MM

工作流程说明：

主机制袋部分采用气动封合。

主机切断部分采用气动驱动花纹刀切断。

主机供纸拉袋部分采用电机驱动。

输送机构部分采用电机驱动。

下料部份分采用气动式定位计量工作方式。

第五节：系统功能及工作流程：

A）系统功能要求:

1、送料顺畅、运行平稳、噪音低，不损伤原料，操作调整简单，易懂。送料计数准确，不漏料、多料、卡料等现象，具有精密的计数控制装置，确保每袋准确，合格率在98%以上。

2、设备系统基本动作具有手动切换功能、自诊功能，当出现故障后能够自动停机报警，急停按钮应安装在容易操作的地方，以方便员工操作。

3、设备需具有封口牢固、密封性好、袋型平整、精美，包装效率高坚固耐用，震动轻微，故障率低于，出现不良时自动停机、自动报警，寿命长等特点。
4、该设备能实现自动完成分拣、计量、填充、装包、计数等工作。螺丝包装颗数1-8粒随意调节，自动显示包装数量，可方便的统计出机器的工作量。

5、设备需具有高度的安全防护功能(各危险部位均需安装安全保护装置)

6、本机需具有无料、缺料自动检测，缺料、无料时设备会自动停机报警，设备中每个送料器可任意开启或关闭,以方便生产需要。

7、设备说明书、图纸和操作维修手册等文本以中文为准，设备需设计得小巧，外形美观，人性化设计。

8、采用先进的PLC控制系统，故障自停机、自报警、自诊断、使用安全，并设有中文人机操作界面，从而使设备操作简单，调整方便，自动化程度高。

9、操作维修方便：间歇式结构简单，易于操作和维修，通用性强。

设备动作描叙：

采用机械将物料计数投入输送机构链盒，链盒装满所设定的物料后，然后气动封合切断实现制袋包装。当进行生产操作时，拉袋电机动作一次，以防止在半成品袋里有物料被横封夹住，当该动作完成后，纵封和横封开始动作进行封合，同时输送链盒向前运转输送至成型器，进行投料一次，然后停止，此时数粒盘开始动作进行计数，同时主机拉袋，进行下一次封合制袋。

第六节：机器配置

 售后服务：

1．我方负责上门安装调试及操作人员的培训；
2．培训项目：A机械使用标准 B维修与保养；
3．以上设备按机械使用标准操作免费保修一年（因本身配件质量问题我方负责免费维修；人为损坏由客户负责所有费用，我方帮助维修）；
4．保修期过后我方提供终生有偿维修及免费技术咨询；
5．我方应在收到甲方维修机器通知起24小时内上门维修，排除故障，保证机器正常工作：

耗材：墨轮，包装膜，字粒

易损件：加热管，刀片 ，固态 ，感温线，皮带
附带工具箱一个配送
