◆ 产品概述：

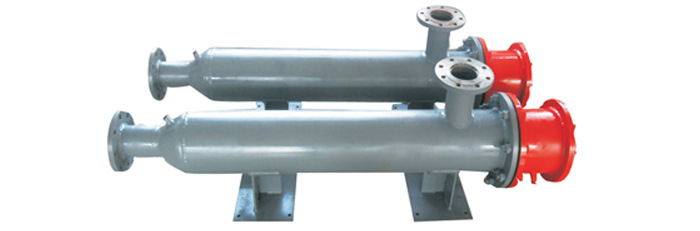

HTH系列电站除灰系统用空气电加热器由电加热器和控制系统两部分组成。电加热器中的发热元件采用1Cr18Ni9Ti不锈钢无缝管作保护套管，高钼铝合金丝(0Cr27Al7MO2)、结晶氧化镁经压缩工艺成型，使电热元件的发热效率、使用寿命得以保证。控制部分采用先进的数字电路、集成电路触发器，高反压可控硅等组成可调测温、显温系统，保证了电加热器在设定状态下的正常运行。
该产品具有热效高、干燥效果好、性能稳定、安装使用方便、维护工作量小等特点，适用于电站空气输送斜槽、电除尘器灰斗气化和灰库气化等方面。

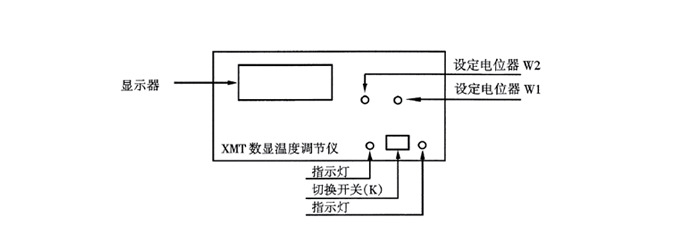

温度控制仪面板示意图：
◆ 技术参数
(1)空气电加热器的规格与参数(表一)
(2)控制柜的主要技术指标数据
1.输入电压：380V±5%（三相四线）
2.额定功率：15KW~90KW
3.额定电流：23A~136A（单相）
4.输出电压：≤210（单相）
5.控温精度：0.5级 6.控温范围0~400℃
6.控温范围：0~400℃
◆ 工作原理
空气电加热器是由多支管状电热元件、筒体、导流板等几部分组成，管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密地填入具有良好绝缘性和导热性能的结晶氧化镁粉，采用管状电热元件做发热体，具有结构先进，热效率高，机械强度好，耐腐、耐磨等特点。简体内安装了导流隔板，能使空气在流通时受热均匀。
◆ 安装与使用
控制柜应安装在干燥通风，便于操作的地方。空气电加热器外壳、控制柜外壳可靠接地，空气电加热器应水平安装，底座螺母要拧紧使其稳固。本体与外接管道安装时，应注意进出口方向。安装测温元件时，应区别“+”“-”端接入控制柜接线端子的“+”“-”对应处。空气电加热器在使用前应测量电源接入端子与金属外壳的冷态绝缘电阻不得低于2MΩ,使用环境相对湿度不大于85%。电源线的出、入端应牢固可靠，不得松动。使用前首先检查电源线、测温元件输出连线是否正确，控制柜元器件、螺母是否松动损坏，如有异常及时拧紧或更换，确认无误后可通电试车。
1.合上空气开关（QS），电源指示灯亮，数显表控制灯亮并显示所测温度指示值。
2.温度的设定：
2）温度预置方法： 将“切换开关K”拨向右边“控制”，旋转“设定电位器”W1 ，当顺时针旋转时，温度设定值T设增大，反之减小。温度预置完毕，再将“切换开关K”拨至中间“测温”，此时显示测温值，即T实。 当T实＜T设时，报警指示灯灭，当T实＞T设时，报警指示灯亮。
3.温度设定好之后，如无异常情况即可按下“加热器工作”按钮，交流接触器KM1吸合，可控制硅进线端得电，由数显控温表所输出PID电信号控制空气电加热器工作，开机时，可能出现温度过冲现象，但逐渐趋向恒定范围之内。
◆ 产品特点
1、体积小，功率大：加热器内部主要采用集束式管状加热元件。
2、热响应快，控温精度高，综合热效率高。
3、应用范围宽，适应性强：该加热器可适用于防爆或普通场合，它的防爆等级可达B级和C级，它的耐压可达20Mpa。并可根据用户需要筒体采用立式或卧式安装。
4、加热温度高：该加热器设计最高工作温度可达650℃，这是一般换热器所不能得到的。
5、全自动化控制：通过该加热器电路设计，可方便实现出口温度、压力、流量等参数自动控制，并可与计算机联网，实现人机对话。
6、寿命长，可靠性高：该加热器采用特殊电热材料制造，加上设计功率负荷均较保守，加热器采用多重保护，使得本加热器安全性和寿命大大增加。
