欧门氏MHMD82/83风管型温湿度/焓值/露点变送器通过热敏电阻、湿度敏感电容传感元件来检测温度与湿度，微处理器每秒对温湿度采样一次，并根据最大值与最小值来比较产生信号输出。标准量程-40…60℃、0…100%rH，广泛应用于风管道温湿度测量与变送输出，跳线可选露点温度、湿球温度和焓值输出。输出0…10V或4…20mA ，电源24VAC或24VDC。±3%湿度精度，±0.3…0.5℃温度精度。

MHMD82/83温湿度/露点/焓值变送器技术参数：

工作电压：24VAC 50/60 Hz ± 10%, 24VDC ± 10%；Max 2 VA

工作环境温度：-5…60°C

工作环境湿度：0…100 % rH 无冷凝

最大风速/气流速度：30m/s

接线端子：0.34…1.5 mm2

电磁兼容性：EN EN61326-1 工业环境

外壳材质：PC+10%GF(经过UL-VO认证)

标准外壳颜色：白色

防护等级：IP65

量程范围：-40…60°C (-40…140°F)

    精度：±0.3 at 20°C (68°F)

  稳定性：0.1% / 一年使用在 -40…60°C (-40…140°F)

温度传感器：Pt1000 RTD Class F0.1 级IEC 60751

电源电压：AC24V ±20% 50/60Hz(电压输出型)；DC20…28V(电流输出型)

输出信号：DC 0-10V三线制 or 4…20mA二线制 (可选)

  分辨率：10 位, 9.7 mV, 0.019.5 mA；精确度为满量程1%

湿度传感器

量程范围：0…100 % rH

    精度：±3% rH

  稳定性：±2% / 两年使用在 -40…60°C (-40…140°F)

湿度传感器：OUMENS INTERCAP

感温元件：NTC电阻(Bandgap sensor)

电源电压：AC24V ±20% 50/60Hz(电压输出型)；DC20…28V(电流输出型)

输出信号：DC 0-10V三线制 or 4…20mA二线制 (可选)

  分辨率：10 位, 9.7 mV, 0.019.5 mA；精确度为满量程1%

露点测量范围：-40…60°C (-40…140°F)

焓值测量范围：-40…460KJ/kg (-10…190BTU/lb)

MHMD82/83温湿度/露点/焓值变送器选型表：

型号名称    类型         描述/选项

MHMD82       管道安装     温湿度一体,跳线可选露点温度、湿球温度和焓值输出,4…20mA二线制/DC24V

MHMD82D      管道安装     温湿度一体,跳线可选露点温度、湿球温度和焓值输出,4…20mA二线制/DC24V,带显示

MHMD83       管道安装     温湿度一体,跳线可选露点温度、湿球温度和焓值输出,0…10V三线制/AC24V

MHMD83D      管道安装     温湿度一体,跳线可选露点温度、湿球温度和焓值输出,0…10V三线制/AC24V,带显示

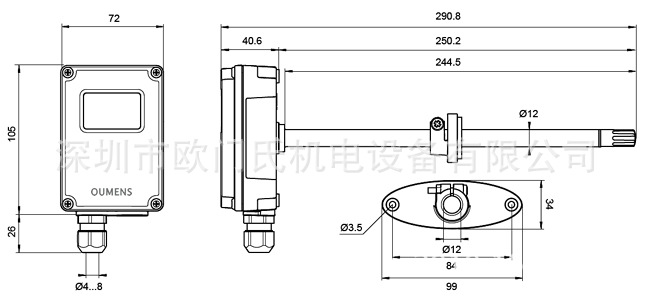

MHMD82/83温湿度/露点/焓值变送器外形尺寸图：

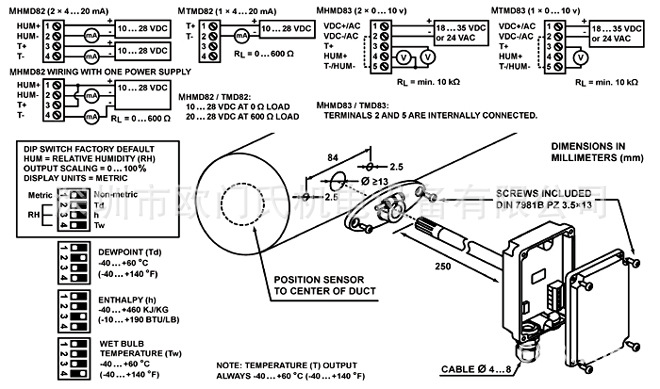

MHMD82/83温湿度/露点/焓值变送器安装电气跳线示意图：
