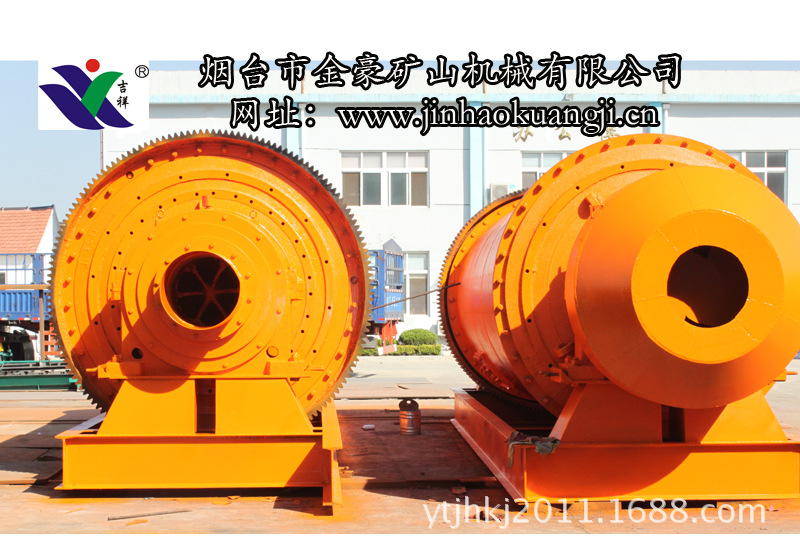

GM系列滚动轴承球磨机（直筒球磨机）
一、产品特点：
该系列球磨机是在老式球磨机的基础上改进而生产的一种新型球磨机，具有以下特点：
1．选用大直径双列调心滚子轴承，代替原来的瓦式合金滑动轴承，减少了摩擦，降低能耗，磨机启动容易。
2.保留老式球磨机的端盖结构形式，大口径进出料口，处理量大。
3.可选用整体机架，安装精度高，土建，安装简便，周期短。
4.取消联合给料器采用鼓形给料器，没有惯性冲击，设备运行平衡，减少磨机停机维修时间，提高了磨机使用效率。
二．订货说明
用户选用时注意球磨机旋向，排料型式，还可根据用户需求，改变轴承型号。
GZM系列圆锥球磨机技术参数表
型号 | 规格 | 筒体转速 （r/min） | 装球重量 （t） | 给料粒度 （mm） | 产量 (t/h) | 配套电动机 | 外形尺寸(mm) （L×W×H) | 重量 （kg） | |
型号 | 功率(kw) | ||||||||
GZM0715 | Φ750×1540 | 44.5 | 1 | 0-15 | 0.2-0.6 | Y160M-6 | 7.5 | 3333×1200×882 | 2432 |
GZM0912 | Φ900×1200 | 41.6 | 1 | 0-15 | 0.3-0.8 | Y160L-6 | 11 | 3355×1800×1400 | 3900 |
GZM0918 | Φ900×1800 | 41.6 | 1.6 | 0-15 | 0.4-1.1 | Y180L-6 | 15 | 3955×1800×1400 | 5430 |
GZM0921 | Φ900×2100 | 41.6 | 1.8 | 0-15 | 0.5-1.3 | Y180L-6 | 15 | 4255×1800×1400 | 5660 |
GZM0933 | Φ900×3300 | 42 | 2.8 | 0-15 | 0.85-2.2 | Y225M-6 | 30 | 5500×1800×1400 | 7380 |
GZM1220 | Φ1200×2000 | 35.2 | 3.1 | 0-25 | 1.3-3.3 | Y250M-8 | 22 | 4085×2140×1760 | 8202 |
GZM1224 | Φ1200×2400 | 35.2 | 3.7 | 0-25 | 1.6-4.1 | Y250M-8 | 30 | 4485×2140×1760 | 9103 |
GZM1228 | Φ1200×2800 | 35.2 | 4.3 | 0-25 | 2.0-5.2 | Y280S-8 | 37 | 4885×2140×1760 | 9481 |
GZM1232 | Φ1200×3200 | 35.2 | 4.9 | 0-25 | 2.2-5.6 | Y280M-8 | 45 | 5285×2140×1760 | 10586 |
GZM1238 | Φ1200×3800 | 35.2 | 5.9 | 0-25 | 2.5-6.2 | Y315S-8 | 55 | 5885×2140×1760 | 11336 |
GZM1246 | Φ1200×4600 | 35.2 | 7.1 | 0-25 | 3.0-7.5 | Y315M-8 | 75 | 6485×2140×1760 | 12420 |
GZM1324 | Φ1300×2400 | 30.2 | 4.3 | 0-25 | 1.3-3.3 | Y280S-8 | 37 | 5035×2370×1880 | 9782 |
GZM1328 | Φ1300×2800 | 30.2 | 5.1 | 0-25 | 1.6-4.0 | Y280M-8 | 45 | 5435×2370×1880 | 10838 |
GZM1334 | Φ1300×3400 | 30.2 | 6.2 | 0-25 | 1.9-4.8 | Y280M-8 | 45 | 6035×2370×1880 | 12156 |
GZM1520 | Φ1500×2000 | 31.5 | 4.8 | 0-25 | 1.8-4.5 | Y280M-8 | 45 | 5650×2930×2060 | 11037 |
GZM1523 | Φ1500×2300 | 31.5 | 5.6 | 0-25 | 2.1-5.2 | Y315S-8 | 55 | 5950×2930×2060 | 12600 |
GZM1526 | Φ1500×2600 | 31.5 | 6.6 | 0-25 | 2.6-6.0 | Y315S-8 | 55 | 6250×2930×2060 | 13223 |
GZM1529 | Φ1500×2900 | 31.5 | 7.4 | 0-25 | 2.9-6.7 | Y315M-8 | 75 | 6850×2930×2060 | 13968 |
GZM1535 | Φ1500×3500 | 30.7 | 9 | 0-25 | 3.5-8.0 | JR117-8 | 80 | 7450×2930×2060 | 16137 |
GZM1538 | Φ1500×3800 | 30.9 | 9.8 | 0-25 | 3.8-8.6 | JR125-8 | 95 | 7750×2930×2060 | 17420 |
GZM1544 | Φ1500×4400 | 31 | 11.5 | 0-25 | 4.4-9.9 | JR126-8 | 110 | 8350×2930×2060 | 18500 |
GZM1556 | Φ1500×5600 | 31 | 14.8 | 0-25 | 5.6-13 | JR127-8 | 130 | 9550×2930×2060 | 20833 |
GZM1565 | Φ1500×6500 | 31.1 | 17.3 | 0-25 | 6.5-15 | JR128-8 | 155 | 10450×2930×2060 | 21950 |
GZM1836 | Φ1830×3600 | 27 | 14 | 0-25 | 2.5-11 | JR128-8 | 155 | 8400×3800×2330 | 33940 |
GZM1840 | Φ1830×4000 | 27 | 15.5 | 0-25 | 2.8-13 | JR128-8 | 155 | 8800×3800×2330 | 34990 |
GZM1843 | Φ1830×4300 | 27 | 16.8 | 0-25 | 3.0-14 | JR128-8 | 155 | 9000×3800×2330 | 35840 |
GZM1849 | Φ1830×4900 | 27.2 | 19 | 0-25 | 3.5-16 | JR136-8 | 180 | 9600×3800×2330 | 37260 |
GZM1855 | Φ1830×5500 | 27.2 | 21.7 | 0-25 | 4.0-18 | JR136-8 | 180 | 10400×3800×2330 | 39280 |
GZM1864 | Φ1830×6400 | 27.2 | 24.4 | 0-25 | 4.6-21 | JR137-8 | 210 | 11200×3800×2330 | 41840 |
GZM1870 | Φ1830×7000 | 27.2 | 27 | 0-25 | 4.3-23 | JR138-8 | 245 | 11800×3800×2330 | 45767 |
GZM2126 | Φ2100×2600 | 23.8 | 12.8 | 0-25 | 3.5-25 | JR127-8 | 130 | 7455×3920×2485 | 32871 |
GZM2129 | Φ2100×2900 | 23.8 | 14.3 | 0-25 | 3.9-27.5 | JR128-8 | 155 | 7776×3920×2485 | 34859 |
GZM2136 | Φ2100×3600 | 23.9 | 16.7 | 0-25 | 4.5-33 | JR136-8 | 180 | 8200×3920×2485 | 37138 |
GZM2142 | Φ2100×4200 | 23.9 | 20.1 | 0-25 | 5.0-38 | JR137-8 | 210 | 8793×3920×2485 | 39000 |
GZM2145 | Φ2100×4500 | 23.9 | 22 | 0-25 | 6.5-43 | JR137-8 | 210 | 9306×3920×2485 | 43875 |
GZM2150 | Φ2100×5000 | 23.9 | 25 | 0-25 | 7.0-45 | JR138-8 | 245 | 9901×3920×2485 | 46117 |
GZM2159 | Φ2100×5900 | 23.9 | 29.7 | 0-25 | 8.0-50 | JR139-8 | 280 | 10099×3920×2485 | 55486 |
GZM2430 | Φ2400×3000 | 22 | 20 | 0-25 | 8.0-50 | JR139-8 | 280 | 8420×4064×3594 | 54900 |
GZM2445 | Φ2400×4500 | 22 | 27 | 0-25 | 8.0-60 | JR1391-8 | 320 | 9920×4064×3594 | 65350 |
GZM2460 | Φ2400×6000 | 22 | 35 | 0-25 | 8.0-70 | JR158-8 | 380 | 11520×4064×3594 | 75800 |
GZM2736 | Φ2700×3600 | 21.7 | 28.4 | 0-25 | 12.5-98 | JR1392-8 | 380 | 9314×5410×3150 | 75410 |
GZM2742 | Φ2700×4200 | 21.7 | 35 | 0-25 | 15-118 | JR158-8 | 475 | 10035×5410×3150 | 80647 |
GZM2745 | Φ2700×4500 | 21.7 | 38.9 | 0-25 | 18-140 | JR158-8 | 475 | 11991×5410×3150 | 83350 |
GZM3236 | Φ3200×3600 | 18.5 | 37.5 | 0-25 | 18-135 | TDMK630-32 | 630 | 11600×7200×5700 | 139000 |
GZM3290 | Φ3200×9000 | 18.5 | 93.69 | 0-25 | 28-217 | TDMK1400-36 | 1400 | 17800×7300×5700 | 171000 |
GZM3645 | Φ3600×4500 | 17.3 | 61.8 | 0-25 | 23-197 | TDMK1250-36 | 1250 | 15010×7230×6323 | 152000 |
GZM3690 | Φ3600×9000 | 17.3 | 123.5 | 0-25 | 31-345 | TDMK1600-36 | 1600 | 19710×7330×6323 | 227000 |
GZM4070 | Φ4000×7000 | 16.7 | 115.4 | 0-25 | 30-320 | TDMK2000-36 | 2000 | 18100×7890×6730 | 350000 |
三、优质服务：
售前：
1.根据客户实际需求为客户配置相对应型号的机器。
2.根据客户的特殊需求定制相应产品。
3.公司可派工程技术人员到用户现场规划场地、设计最佳流程和方案。
售后：
1.为客户免费培训技术人员。
2.根据购货合同，我公司可派工程技术人员免费指导安装调试。
3.公司长年供应机器易损件。
4.收集客户反馈意见，及时制定实施方案，解决客户实际问题。
5.我公司生产的机器按国家标准实行三包。
6.如遇突发问题，距本公司1000公里以内的24小时之内妥善解决；距公司1000公里以外的24小时之内给与满意答复。
