一、概述

易发牌系列消防应急照明灯具是自带电源非集中控制型应急照明灯具，产品主要用于因事故停电或市电停止供电时，为人员疏散、消防作业提供照明。适用于一般工业与民用建筑中安装使用。该系列灯具依据GB17945-2010《消防应急照明和疏散指示系统》进行设计开发。

二、工作原理

消防应急照明灯具采用先进的电子控制电路，由可充电镉镍电池组（备用电源）和过充电、过放电保护电路以及电源快速切换电路等组成。灯具平时由主电源AC220V消防专用线路供电，为灯具备用电源持续充电及维持灯具正常工作状态。当市电停止供电时，灯具内电子电路迅速自动切换电源，将镉镍电池内的电能供给发光光源，使灯具处于应急工作状态。市电恢复供电后，灯具内的电子装置能自动恢复到原始工作状态。产品具有月检、年检、手动自检等自检功能。

消防应急照明灯具自检功能：

1）月检功能：灯具持续主电工作48h后每隔（30±2）d能自动由主电工作状态转入应急工作状态并持续30s～180s，然后自动恢复到主电工作状态；目的是检查灯具的应急功能是否正常。

2)年检功能：灯具持续主电工作每隔一年能自动由主电工作状态转入应急工作状态并持续至放电终止，然后自动恢复到主电工作状态，持续应急工作时间不应少于30min；目的是检查灯具的应急功能和电池性能是否正常。

3)灯具能手动完成灯具的月检和年检功能，灯具的自动检测功能可降低用户单位的维护成本。

4)灯具在无法完成自检功能时，会发出故障声、光信号，并保持至故障排除。

三、消防应急照明灯具规格一览表

备用电源：密封镉镍可充电电池

应急时间：≥90min

外壳防护等级：IP30

应急光通量≥50Im

四、主要技术参数

主电源：AC220V±10% 50Hz

环境温度：-20℃~55℃

应急供电形式：自带电源型

应急控制方式：非集中控制型

五、安装及使用操作

1安装方式

灯具主要有壁挂、吸顶式等安装方式适应不同的安装环境。

LED型消防应急照明灯具可安装在普通可燃材料表面。

注意：安装前，务必切断主电源，以防触电。

2灯具操作说明

a)       接通AC220V电源，主电指示绿灯亮，主电源正常。

b)      充电指示红灯亮，备用电源正在充电。

c)       充电完成后，红灯灭，表示备用电源已充满并转为涓流充电。

d)      故障指示黄灯亮，蜂鸣器鸣响说明有故障。应检查电路板上电池熔断丝管是否熔断或接触不良、电池是否安装或接触不良，非持续式灯具须检查光源是否安装或接触不良。

e)       检测按钮为模拟供电线路断路按钮。按钮按下3S～5S后释放，进入30天应急功能自检，持续应急工作30S以上，灯具处于主电工作状态。按下按钮5S以上，进入年度放电时间自检，按钮释放后，灯具处于主电工作状态。在应急状态下，按下按钮6S，关断应急输出。

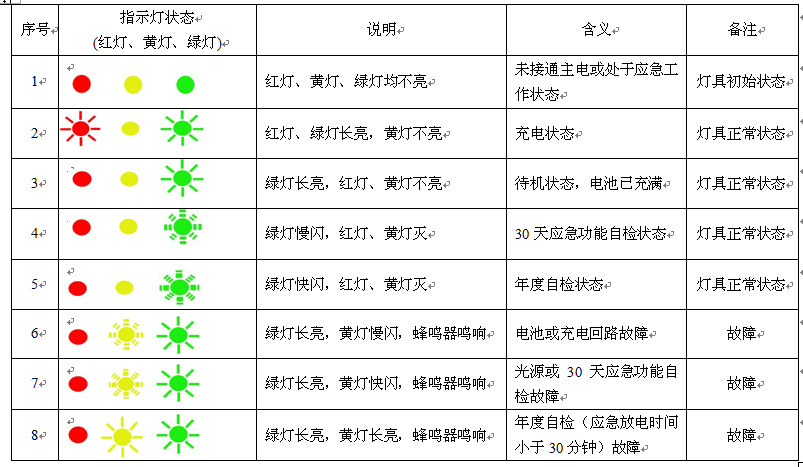

3指示状态说明
