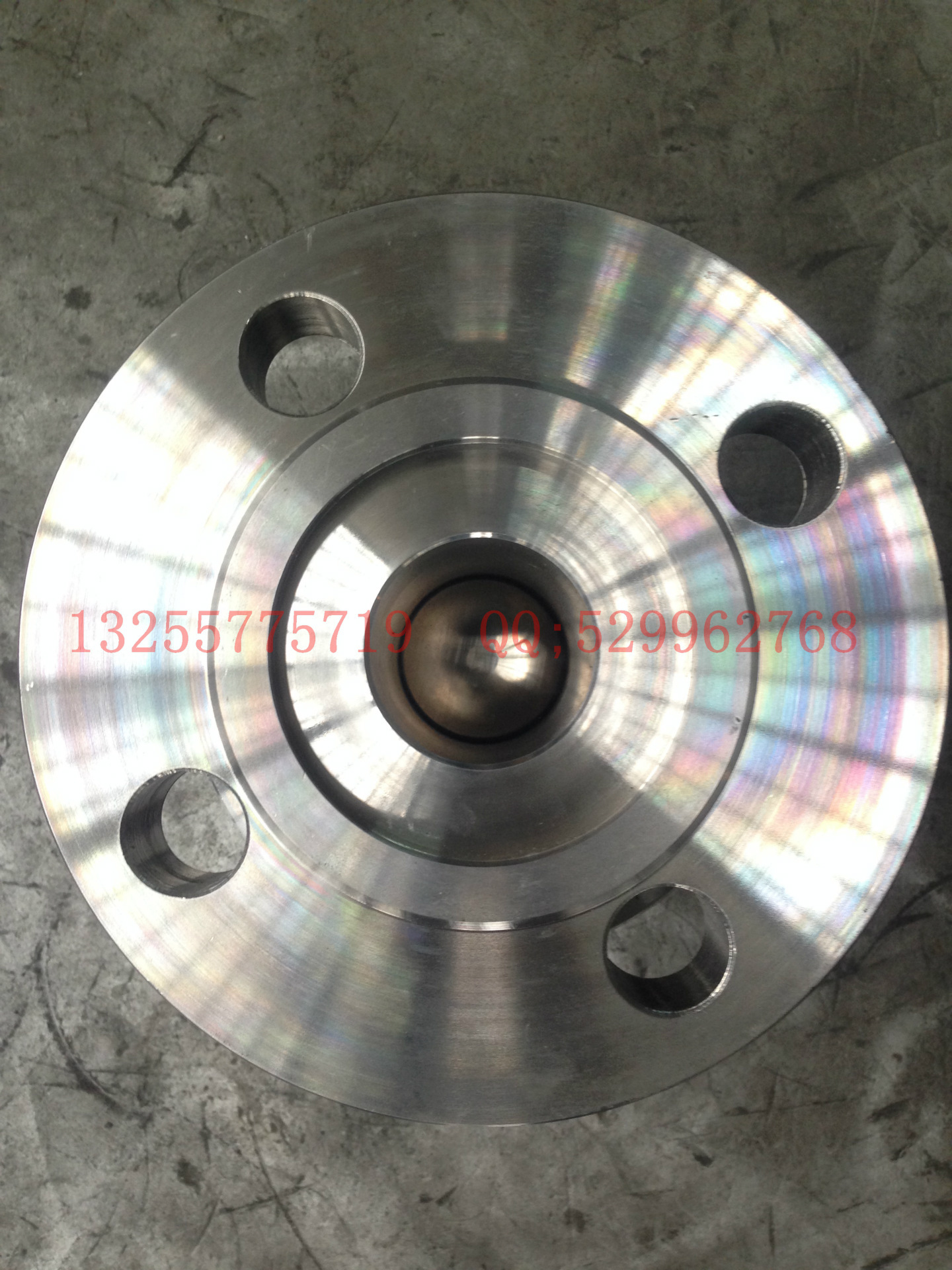

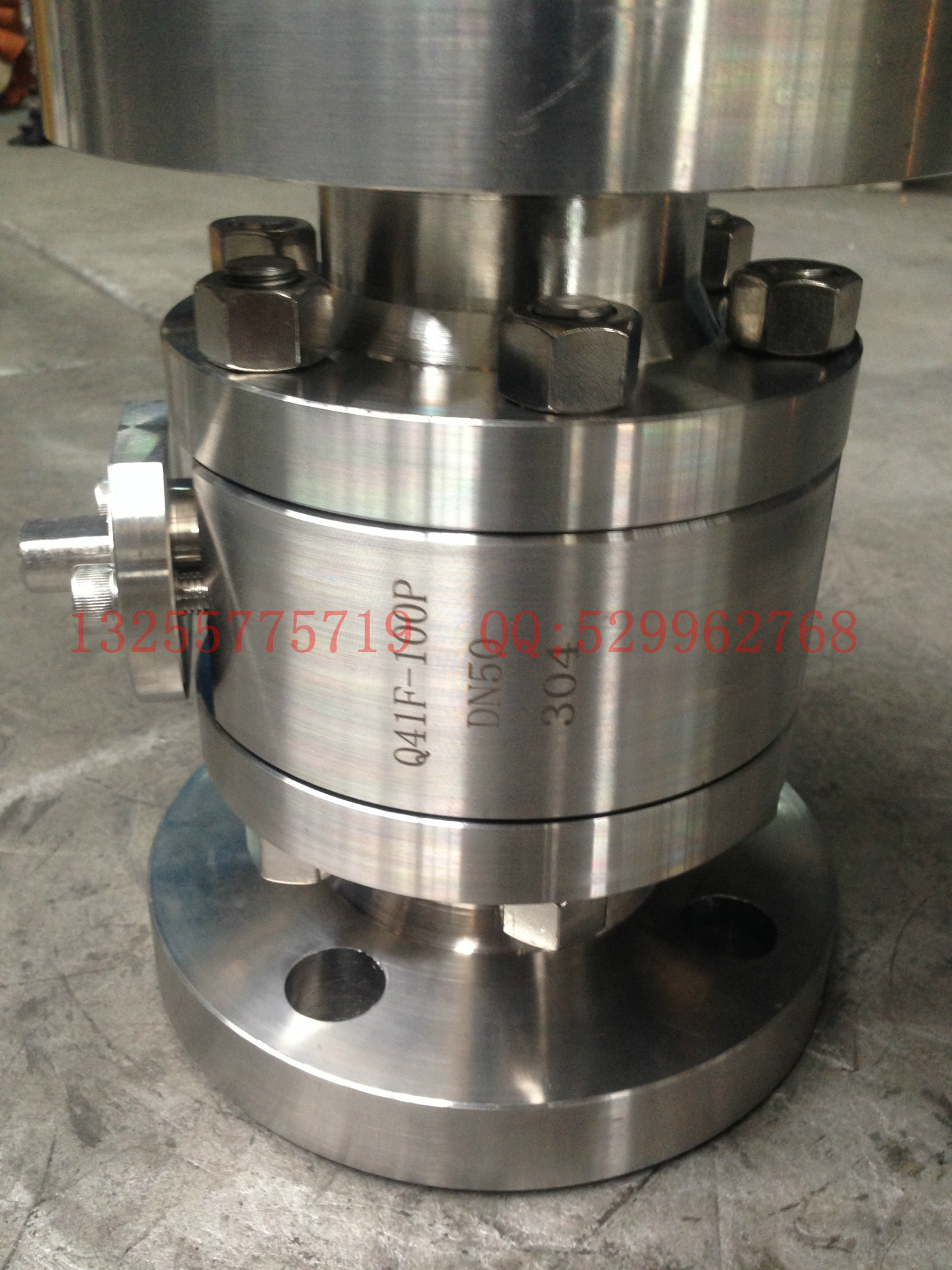

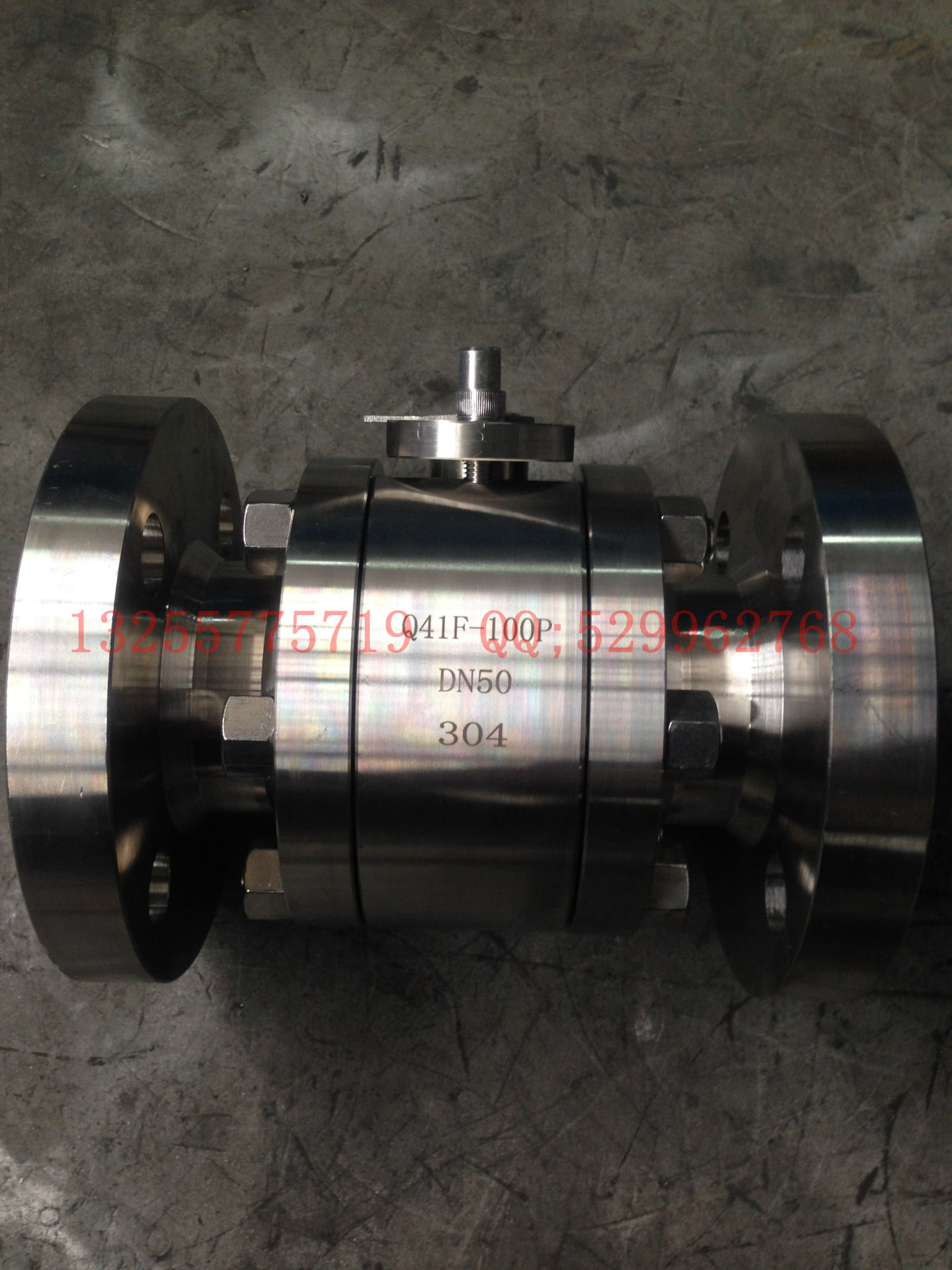

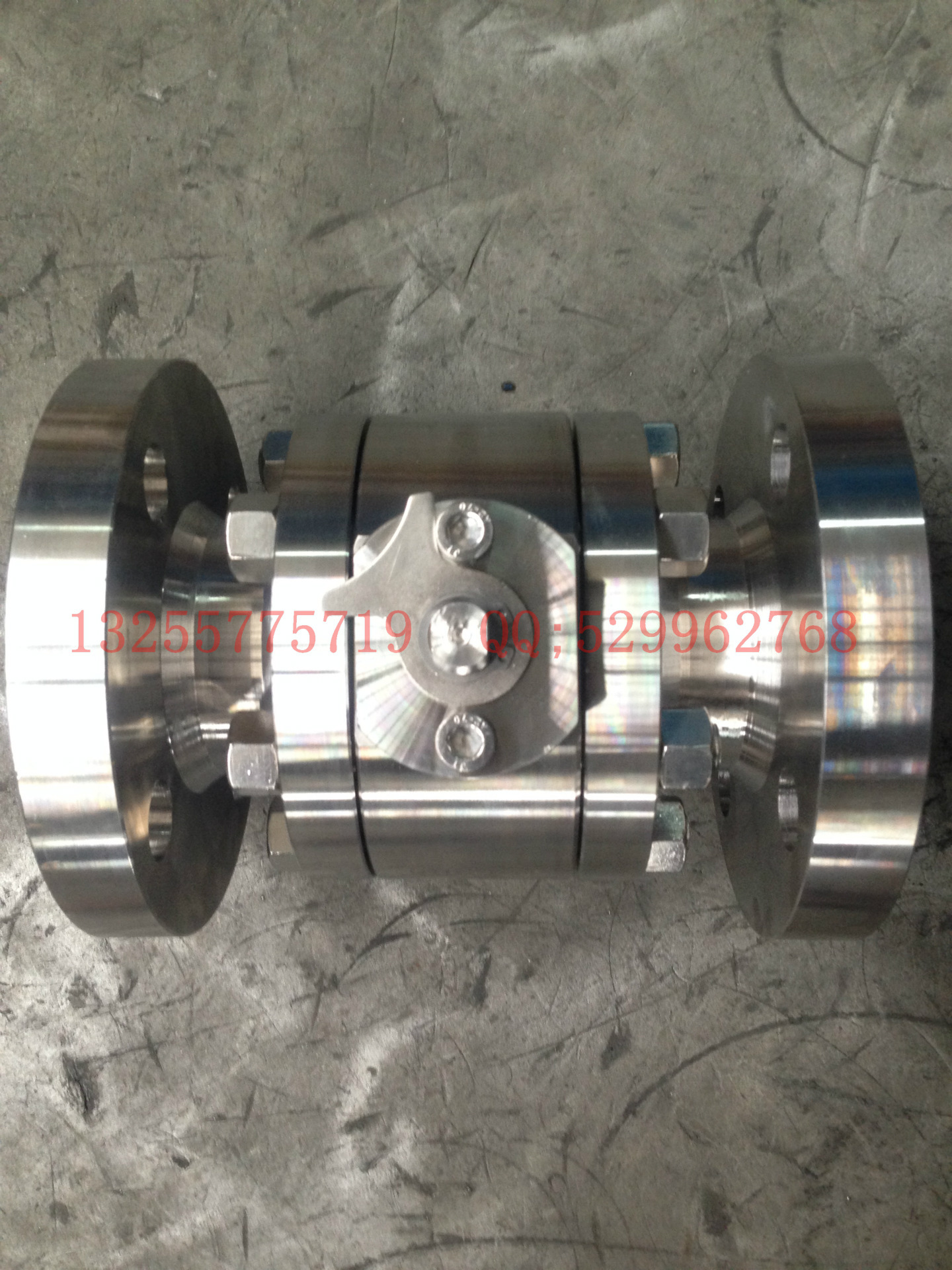

不锈钢球阀Q41F-16P
阀门名称：不锈钢法兰球阀|法兰不锈钢球阀
阀门型号：Q41F-10P/Q41F-16P/Q41F-25P/Q41F-40P/Q41F-64P/ Q41F-100P/ Q41F-160P
Q41F-150LB/Q41F-300LB/Q41F-600LB/ Q41F-900LB
Q41F-5K/Q41F-10K/Q41F-20K/Q41F-45K/Q41F-65K
选配执行器：手动、伞齿轮、蜗轮、气动、电动、液动
相关产品：不锈钢法兰球阀|不锈钢球阀|法兰不锈钢球阀|温州法兰球阀
阀门连接：法兰/焊接/对焊/承插焊/螺纹/内螺纹/丝口/丝扣
阀门材质：不锈钢/304不锈钢/316不锈钢/304L不锈钢/316L不锈钢/321不锈钢/310S不锈钢/CF8不锈钢/CF8M不锈钢/CF3不锈钢/CF3M不锈钢、奥氏体不锈钢、铸钢、碳钢、WCB碳钢、LCB低温碳钢、纯钛、纯镍、纯铬、铬钼钢、锻钢、A105、F11、F22阀门口径：DN15/DN20/DN25/DN32/DN40DN50/DN65/DN80/DN100/DN125/DN150/DN200
DN250/DN300/DN350/DN400/DN450/DN500/DN600/DN700/DN800/DN900/DN1000
PNS:1/2”|3/4”|1”|1 1/4”|1 1/2”|2”|2 1/2”|3”|4”|5”|6”|8”|10”|12”|14”|16”|18”|20”|24”|28”|32”|36”
阀门压力：低压、中压、高压、常压
阀门温度：高温、低温、保温夹套、常温
PN-16P/25P/40P/64P/100P , CL-150Lb/300LB/600LB/900LB
K级-5K/10K/20K/30K/45K/65K
阀门结构：明杆支架、暗杆、直通式、二通、三通、四通、浮动、固定
阀门密封：软密封、硬密封、STL、PPL、M、N、B、Cr13
阀门标准：日标/JIS日标/JPI日标/美标/API美标/ANSI美标/德标/DIN德标/机械部JB/化工标准HG20592/国标/GB国标/JB国标
经营品牌：【浙江特球中高压阀门有限公司】
阀门外形：重型|大型|精铸
阀门适用介质：水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等
适用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等管线上
公司地址：温州市龙湾沙城工业园宏瑞路151号【浙江特球中高压阀门有限公司】
电话：13255775719 传真:0577-56668772 QQ:529962768
法兰式球阀概述：
法兰式球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
不锈钢法兰球阀标准
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
检验按JB/T9092
试验项目壳体试验密封试验上密封试验气密封试验
介质水气
单位MPa MPa MPa MPa
公称压力PN(MPa) 1.6 2.4 1 8 1 8 0.5-0.7
2.5 3.8 2.8 2.8
4.0 6.0 4.4 4.4
6.4 9.6 7.0 7.0
10.0 15.0 11.0 11.0
16.0 24.0 18.0 18.0
不锈钢法兰球阀主要零件材料
名称材料
阀体/阀盖CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
球体CF8 CF3 CF8M CF3M WCB HCr CF8 CF8 CF8 CF8
阀杆F304 F304L F316 F316L 2C13 F304 F304 F304 F304
阀座PTFE/PPL
填料/垫片PTFE/PPL石墨
螺栓不锈钢35CrMoA
螺母不锈钢45、35CrMoA
手柄锰钢
不锈钢法兰球阀主要连接尺寸
型号公称通径DN(mm)尺寸(mm)
Q41F-16 Q341F-16 Q641F-16
L D D1 D2 b-f z-Φd H W
15 130 95 65 45 14-2 4-Φ14 65 115
20 140 105 75 55 14-2 4-Φ14 75 130
25 150 115 85 65 14-2 4-Φ14 85 150
32 165 135 100 78 16-2 4-Φ18 95 190
40 180 145 110 85 16-3 4-Φ18 105 230
50 200 160 125 100 16-3 4-Φ18 115 240
65 220 180 145 120 18-3 4-Φ18 145 280
80 250 195 160 135 20-3 8-Φ18 160 310
100 280 215 180 155 20-3 8-Φ18 185 330
125 320 245 210 185 22-3 8-Φ18 215 600
150 360 280 240 210 24-3 8-中23 245 800
200 400 335 295 265 26-3 12-Φ23 300 1000
250 450 405 355 320 30-3 12-Φ25 380 1200
不锈钢法兰球阀主要连接尺寸
型号公称通径DN(mm)尺寸(mm)
Q41F-25 Q341F-25 Q641F-25
L D D1 D2 b-f z-Φd H W
15 130 95 65 45 14-2 4-Φ14 65 115
20 140 105 75 55 14-2 4-Φ14 75 130
25 150 115 85 65 14-2 4-Φ14 85 150
32 165 135 100 78 16-2 4-Φ18 95 190
40 180 145 110 85 18-3 4-Φ18 105 230
50 200 160 125 100 20-3 4-Φ18 115 240
65 220 180 145 120 22-3 8-Φ18 145 280
80 250 195 160 135 22-3 8-Φ18 160 310
100 280 230 190 160 24-3 8-Φ23 185 330
125 320 270 220 188 28-3 8-Φ25 215 600
150 360 300 250 218 30-3 8-Φ25 245 800
200 400 360 310 278 34-3 12-Φ25 300 1000
250 450 425 370 332 36-3 12-Φ30 380 1200
不锈钢法兰球阀主要连接尺寸
型号公称通径DN(mm)尺寸(mm)
Q41F-40 Q341F-40 Q641F-40
L D D1 D2 D6 b-f z-Φd H W
15 130 95 65 45 40 16-2 4-Φ14 70 115
20 140 105 75 55 51 16-2 4-Φ14 80 130
25 150 115 85 65 58 16-2 4-Φ14 90 150
32 180 135 100 78 66 18-3 4-Φ18 100 190
40 200 145 110 85 76 18-3 4-Φ18 110 230
50 220 160 125 100 88 20-3 4-Φ18 120 240
65 250 180 145 120 110 22-3 8-Φ18 150 280
80 280 195 160 135 121 22-3 8-Φ18 170 310
100 320 230 190 160 150 24-3 8-Φ23 190 330
125 360 270 220 188 176 28-3 8-Φ25 220 600
150 400 300 250 218 204 30-3 8-Φ25 250 800
200 550 375 320 282 260 38-3 12-Φ30 390 1200
不锈钢法兰球阀主要连接尺寸
型号Type公称通径DN(mm)尺寸(mm)
Q41F-64 Q341F-64 Q641F-64
L D D1 D2 D6 b-f z-Φd H W
15 140 105 75 55 40 18-2 4-Φ14 75 115
20 160 125 90 68 51 20-2 4-Φ18 85 130
25 180 135 100 78 58 22-2 4-Φ18 95 150
32 200 150 110 82 66 24-2 4-Φ23 105 190
40 220 165 125 95 76 24-3 4-Φ23 120 230
50 250 175 135 105 88 26-3 4-Φ23 130 240
65 280 200 160 130 110 28-3 8-Φ23 160 280
80 320 210 170 140 121 30-3 8-Φ23 180 310
100 360 250 200 168 150 32-3 8-Φ25 200 330
125 381 295 240 202 176 36-3 8-Φ30 230 600
150 403 340 280 240 204 38-3 8-Φ34 260 800
200 502 405 345 300 260 44-3 12-Φ34 400 1200
