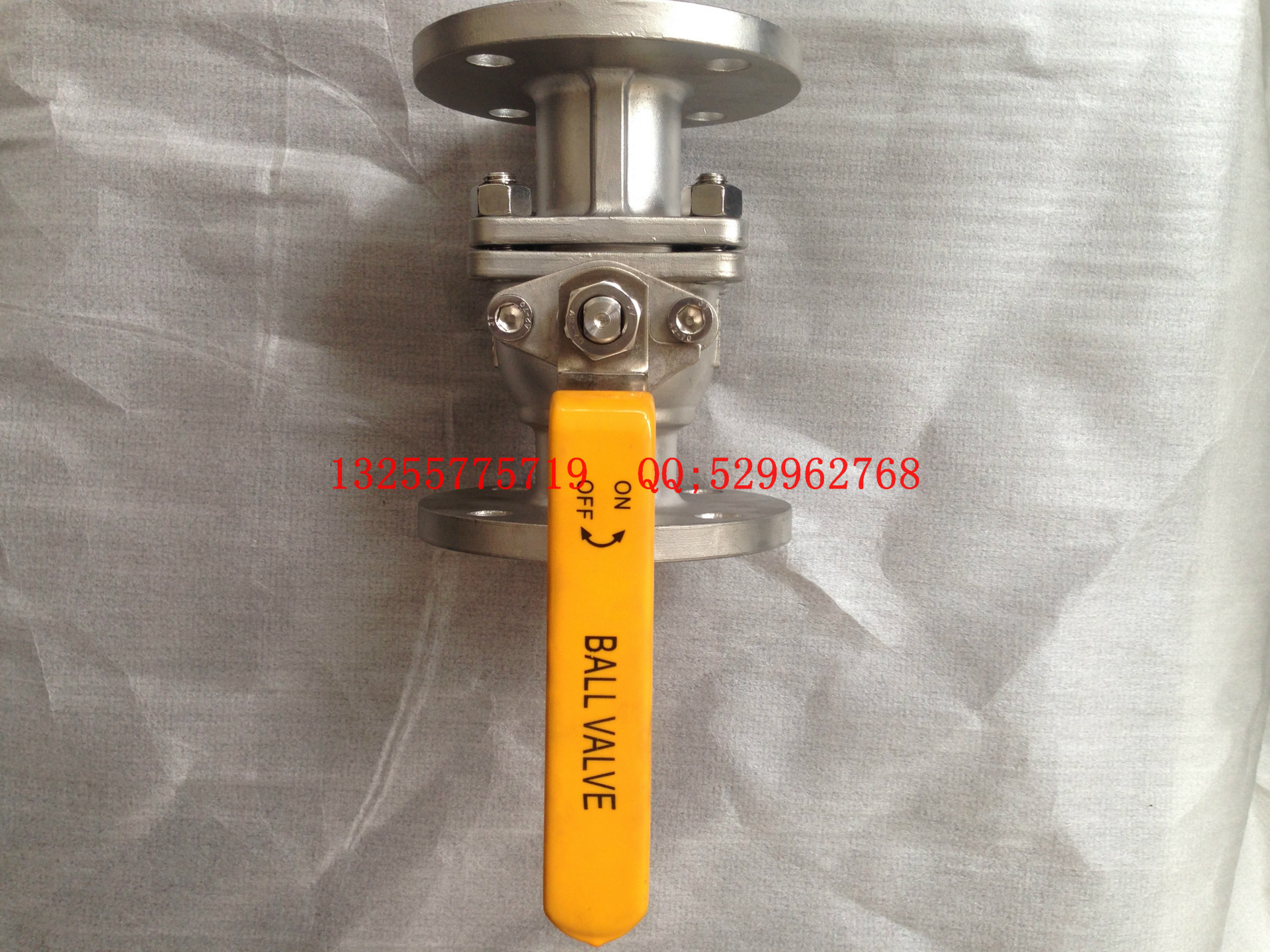

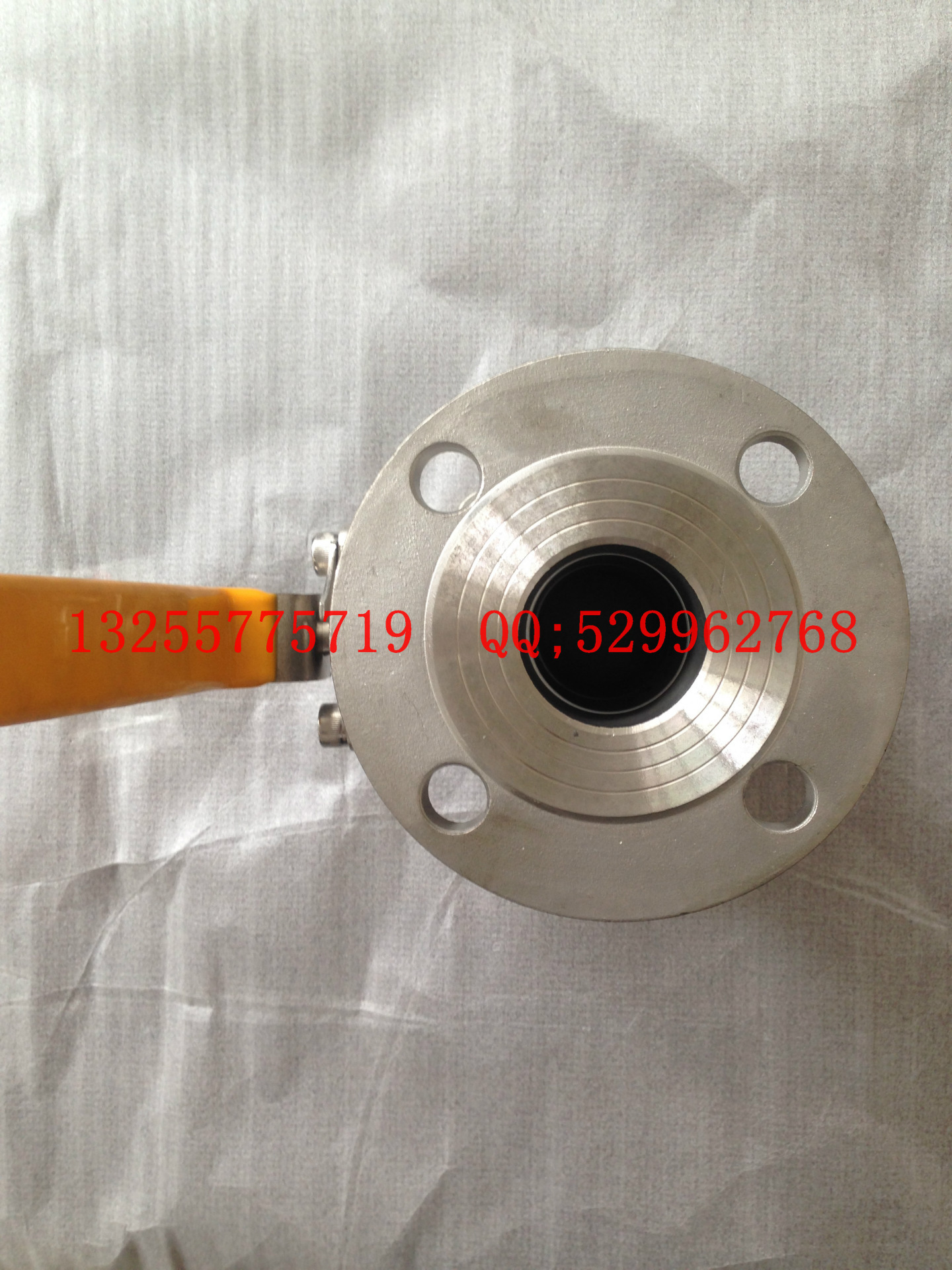

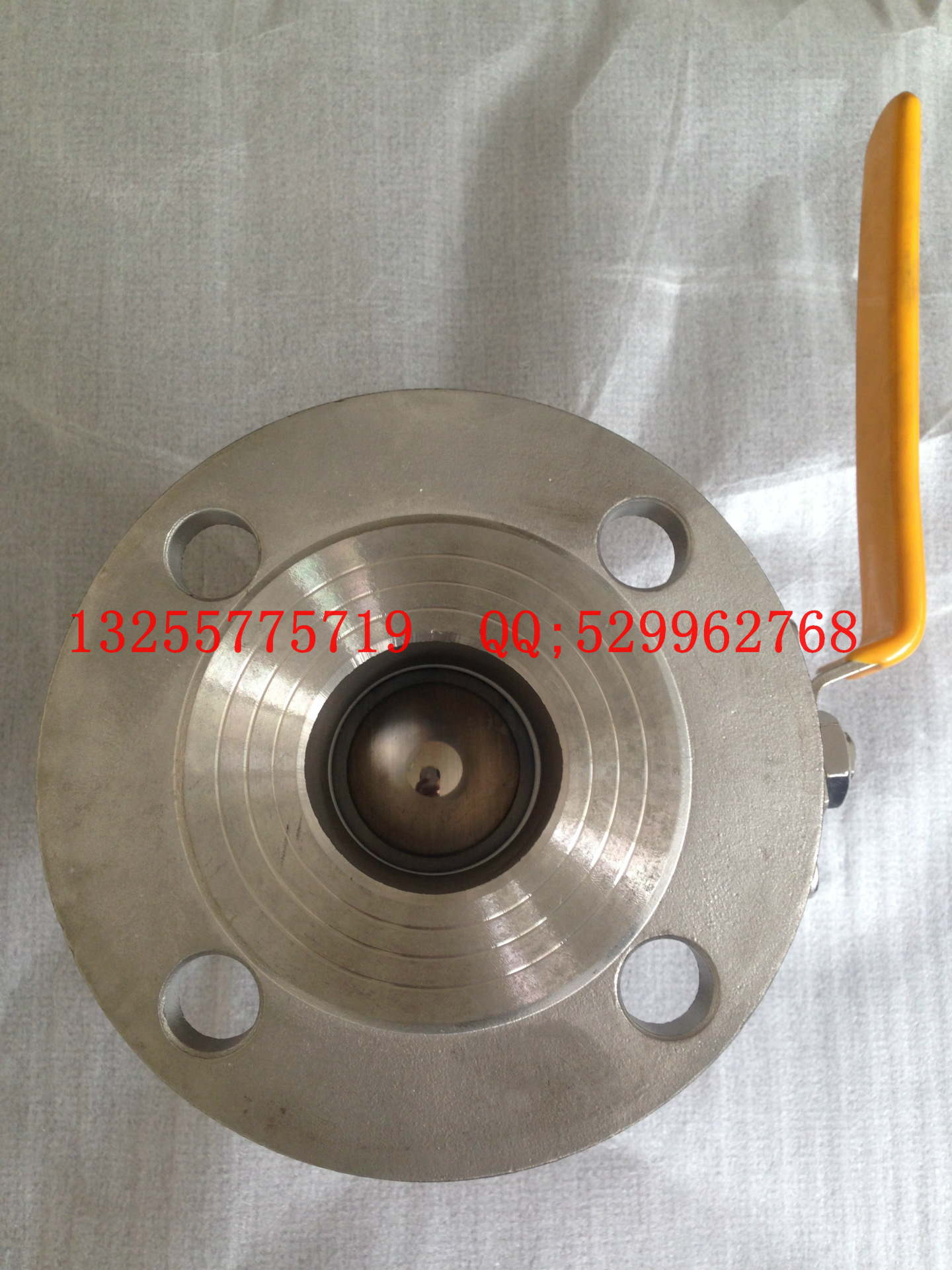

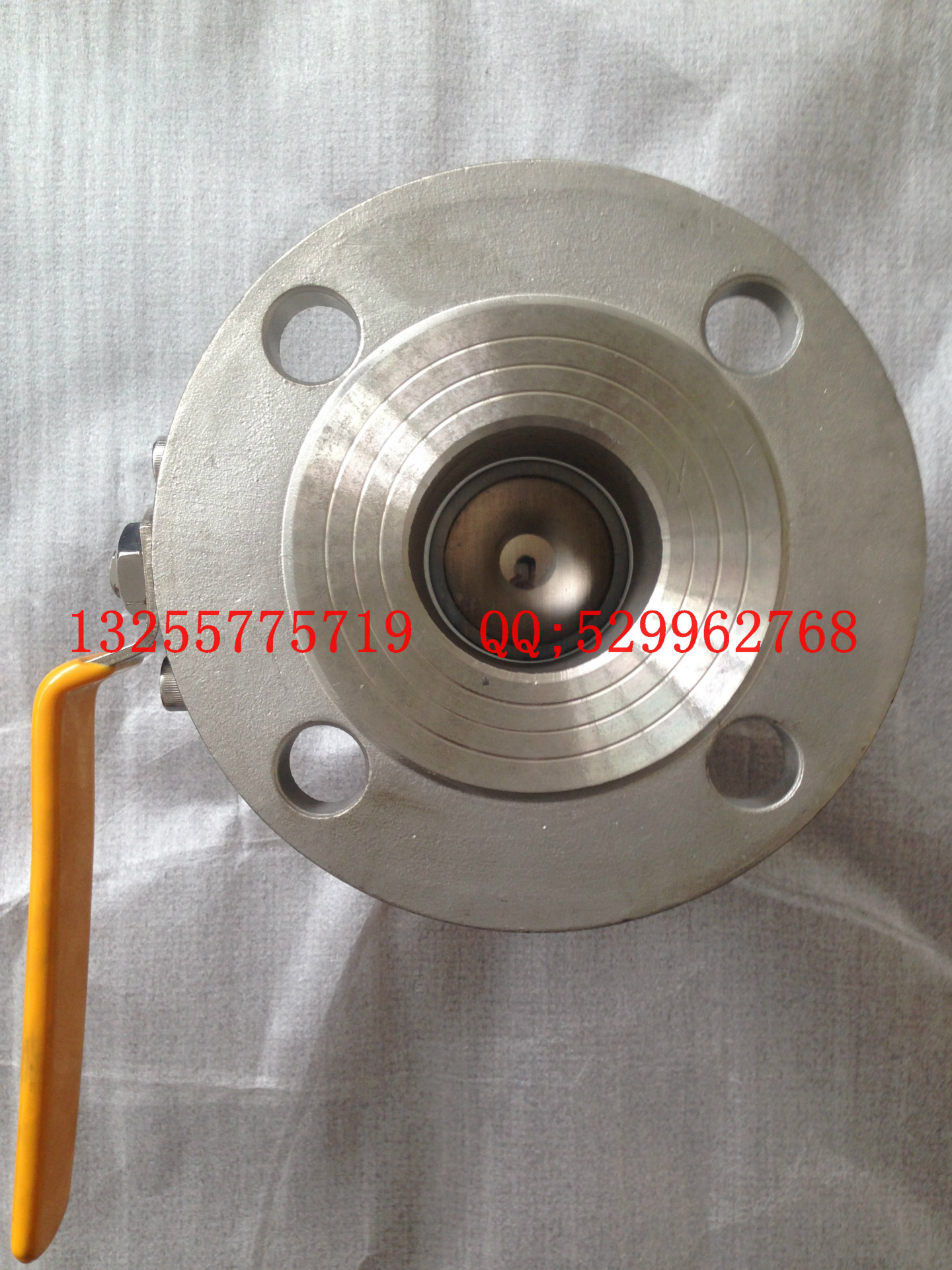

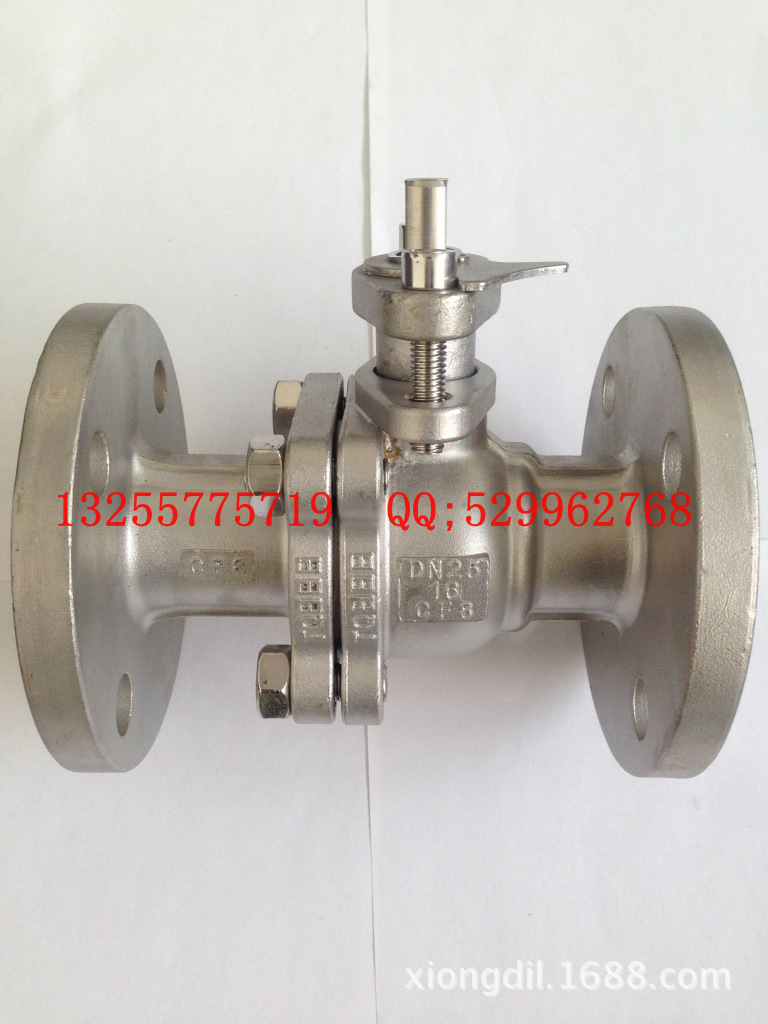

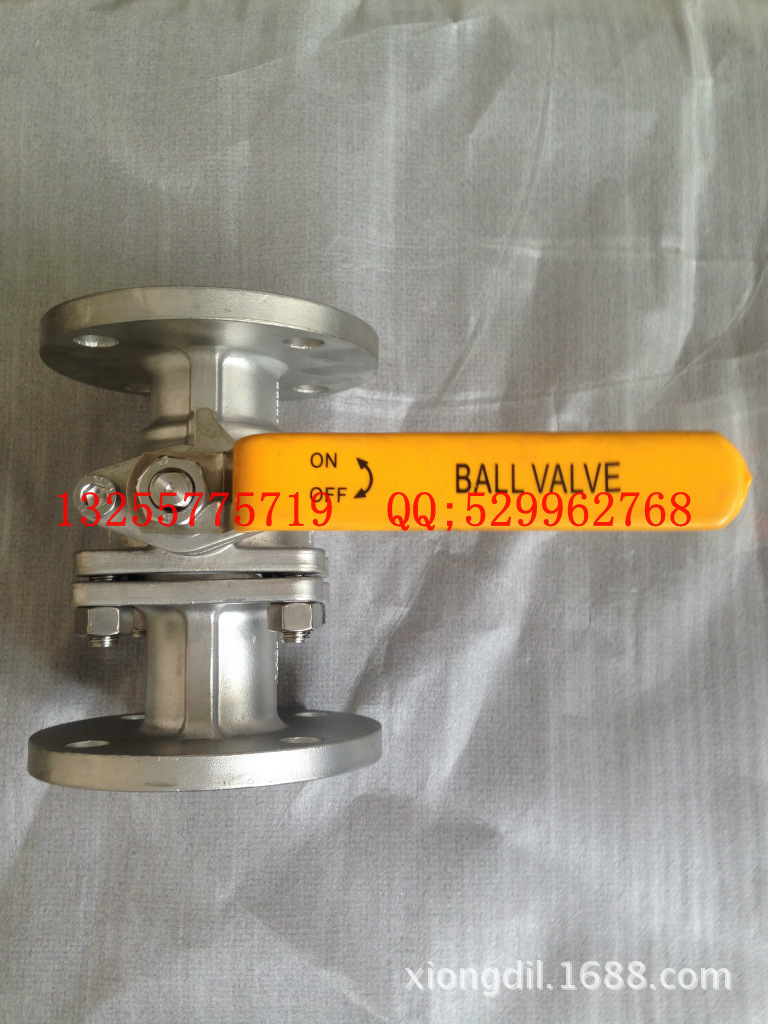

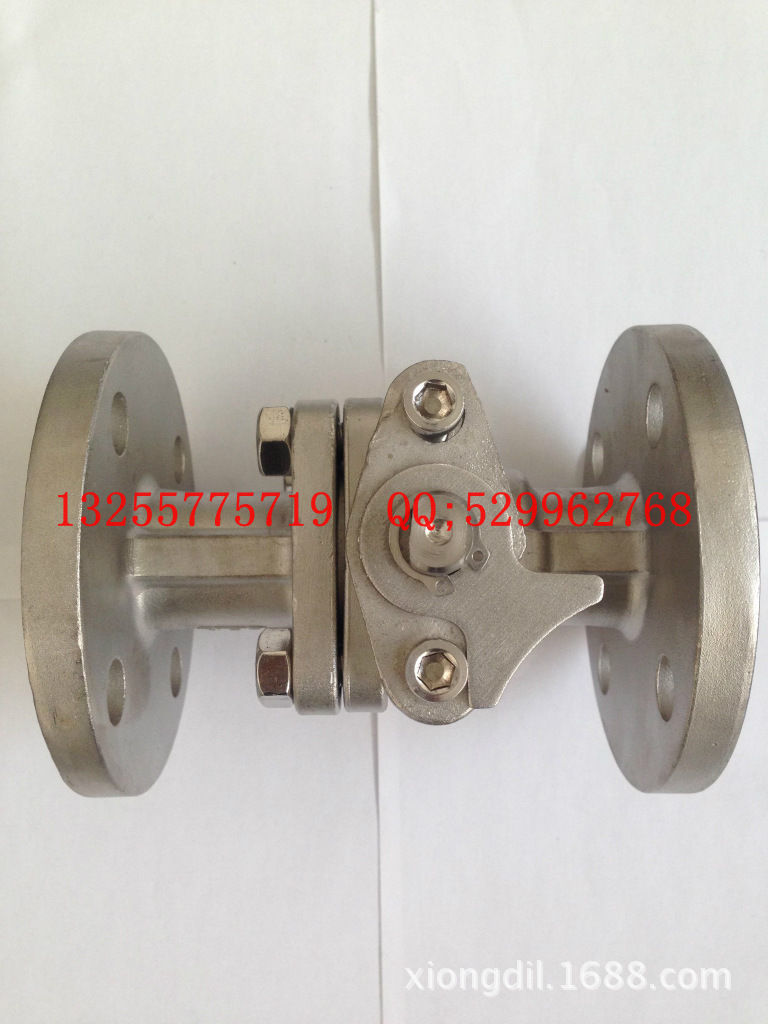

生产硅溶硅防火防静电Q41F-16P DN100精铸不锈钢法兰球阀

1台起批

￥750.00

温州市龙湾沙城工业园宏瑞路151号

产品属性

图文详情

品牌推荐

undefined

不锈钢法兰美标球阀 Q41F-150LB 美标法兰球阀

产品特性：不锈钢美标球阀,美标不锈钢法兰球阀,Q41F-150LB,

产品简介：温州特球中高压阀门制造有限公司主要生产《美标法兰球阀》也是国内球阀优秀供应商之一。美标法兰球阀在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力。304不锈钢/316不锈钢/304L不锈钢/316L不锈钢/321不锈钢

阀门名称：美标法兰球阀|美标球阀
阀门型号：Q41F-150LB/Q41F-300LB/Q41F-600LB/ Q41F-900LB
Q41F-5K/Q41F-10K/Q41F-20K/Q41F-45K/Q41F-65K
Q41F-10P/Q41F-16P/Q41F-25P/Q41F-40P/Q41F-64P
选配执行器：手动、伞齿轮、蜗轮、气动、电动、液动
相关产品：美标法兰球阀|法兰美标球阀|法兰美标球阀|美标不锈钢球阀
阀门连接：法兰、焊接、对焊、螺纹、丝口、丝扣
阀门材质：不锈钢/304不锈钢/316不锈钢/304L不锈钢/316L不锈钢/321不锈钢/310S不锈钢/CF8不锈钢/CF8M不锈钢/CF3不锈钢/CF3M不锈钢、奥氏体不锈钢、铸钢、碳钢、WCB碳钢、LCB低温碳钢、纯钛、纯镍、纯铬、铬钼钢
相关产品：美标法兰球阀|不法兰美标球阀|法兰美标球阀|美标不锈钢球阀
阀门口径：DN15/DN50/DN100/DN150/DN200|PNS1/2”/2/3”/4”
阀门压力：低压、中压、高压、常压
阀门温度：高温、低温、保温夹套、常温
PN-16P/25P/40P/64P/100P , CL-150Lb/300LB/600LB/900LB
K级-5K/10K/20K/30K/45K/65K
阀门结构：明杆支架、暗杆、直通式、二通、三通、四通、浮动、固定
阀门密封：软密封、硬密封、SLL、PPL、M、N、B、Cr13
阀门标准：美标、API美标、ANSI美标、德标、DIN德标、JIS日标、JPI日标、机械部JB、化工标准HG20592、国标、GB国标、JB国标
经营品牌：温州特球中高压阀门有限公司
公司地址：温州市龙湾沙城工业园宏瑞路151号【温州特球中高压阀门有限公司】电话：13255775719 传真:0577-56668772 QQ:529962768

阀门外形：重型大型
阀门适用介质：水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等
适用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等管线上
美标球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。
美标法兰球阀标准
设计与制造按ANSI B16.34，JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003
美标法兰球阀试验压力

试验项目		壳体试验		密封试验		上密封试验		气密封试验
介质		水						气
单位		MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
压力等级(磅级)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440

美标法兰球阀主要零件材料

名称	材料：304不锈钢/316不锈钢/304L不锈钢/316L不锈钢/321不锈钢/310S不锈钢/
阀体阀盖	A216WCB	A352 LCB	A217WC6	A217WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球体	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
阀杆	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8

美标法兰球阀主要连接尺寸

型号	规格(mm)		尺寸(mm)
型号	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-150Lb Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb	1/2″	15	108	89	60.5	35	12	4-Φ15	68	115
	3/4″	20	117	98	70	43	12	4-Φ15	75	130
	1″	25	127	108	79.5	51	12	4-Φ15	85	150
	11/4″	32	140	117	89	64	13	4-Φ15	96	190
	11/2″	40	165	127	98.5	73.2	15	4-Φ15	107	230
	2″	50	178	152	120.7	92	16	4-Φ19	118	240
	21/2″	65	190	177.8	139.7	104.7	18	4-Φ19	145	280
	3″	80	203	190.5	152.4	127	19	4-Φ19	160	310
	4″	100	229	229	190.5	157	24	8-Φ19	185	330
	5″	125	356	254	216	185.7	26	8-Φ22	230	600
	6″	150	394	279	241.3	216	26	8-Φ22	260	800
	8″	200	457	343	298.5	270	29	8-Φ22	310	1000
	10″	250	533	406	362	324	31	12-Φ25	350	1200

美标法兰球阀主要连接尺寸

型号	规格(mm)		尺寸(mm)
型号	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-300Lb Q341F/H/Y-300Lb Q641F/H/Y-300LbY	1/2″	15	140	95	66.5	35	15	4-Φ15	72	115
	3/4″	20	152	117	82.5	43	16	4-Φ19	75	130
	1″	25	165	124	89	51	18	4-Φ19	85	150
	11/4″	32	178	133	98.5	64	19.5	4-Φ19	95	180
	11/2″	40	190	156	114.3	73.2	21	4-Φ22	110	230
	2″	50	216	165	127	92	23	8-Φ19	120	240
	21/2″	65	241	190.5	149.4	104.7	26	8-Φ22	150	280
	3″	80	283	210	168.5	127	29	8-Φ22	165	310
	4″	100	305	254	200.2	157	32	8-Φ22	190	330
	5″	125	381	279	235	185.7	35	8-Φ22	240	600
	6″	150	403	318	270	216	37	12-Φ22	270	800
	8″	200	502	381	330	270	42	12-Φ25	315	1000
	10″	250	568	445	387.5	324	48	16-Φ29	380	1200
