矿井快速多中继对讲系统
我公司开发出矿井快速多中继对讲系统，主要用于矿井施工，维护过程中的无线对讲通讯
矿井无线对讲系统由矿井专用无线对讲机和矿井专用无线中继台组成.
矿井专用无线对讲机是全智能,自适应的,在使用过程中,使用者无须进行特殊操作,只需像普通对讲机一样使用就可对讲通话.
矿井专用无线中继台具有以下特点:
无需铺设电缆，快速反应，可以在很短的时间内建立全矿井覆盖的对讲系统
全智能,自适应
全屏蔽防水防尘铝合金外壳
接收信号强度显示/收发状态显示/工作信道显示
产品详细介绍
使用说明：
-
使用说明:

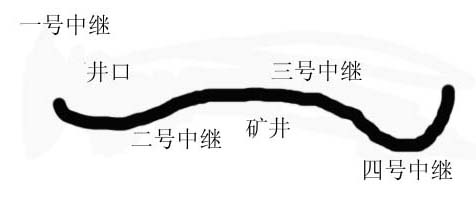

矿井无线对讲系统由多台矿井专用无线对讲机和多台矿井专用无线中继台组成.如图所示
在矿井时,先在矿井口安放一台中继(一号),操作人员携带其他中继台进入矿井,根据中继台接收信号强弱显示,分别安放二号,三号,四号…….中继.
矿井外控制中心用对讲机呼叫时,是由一号中继传向二号中继,再传向三号中继,再传向四号中继,一直传下去,直到传到操作人员的对讲机.
同样,操作人员呼叫时,通过四号,三号,二号…….中继的传送到地面控制中心和井内外的其他操作人员均可收到.

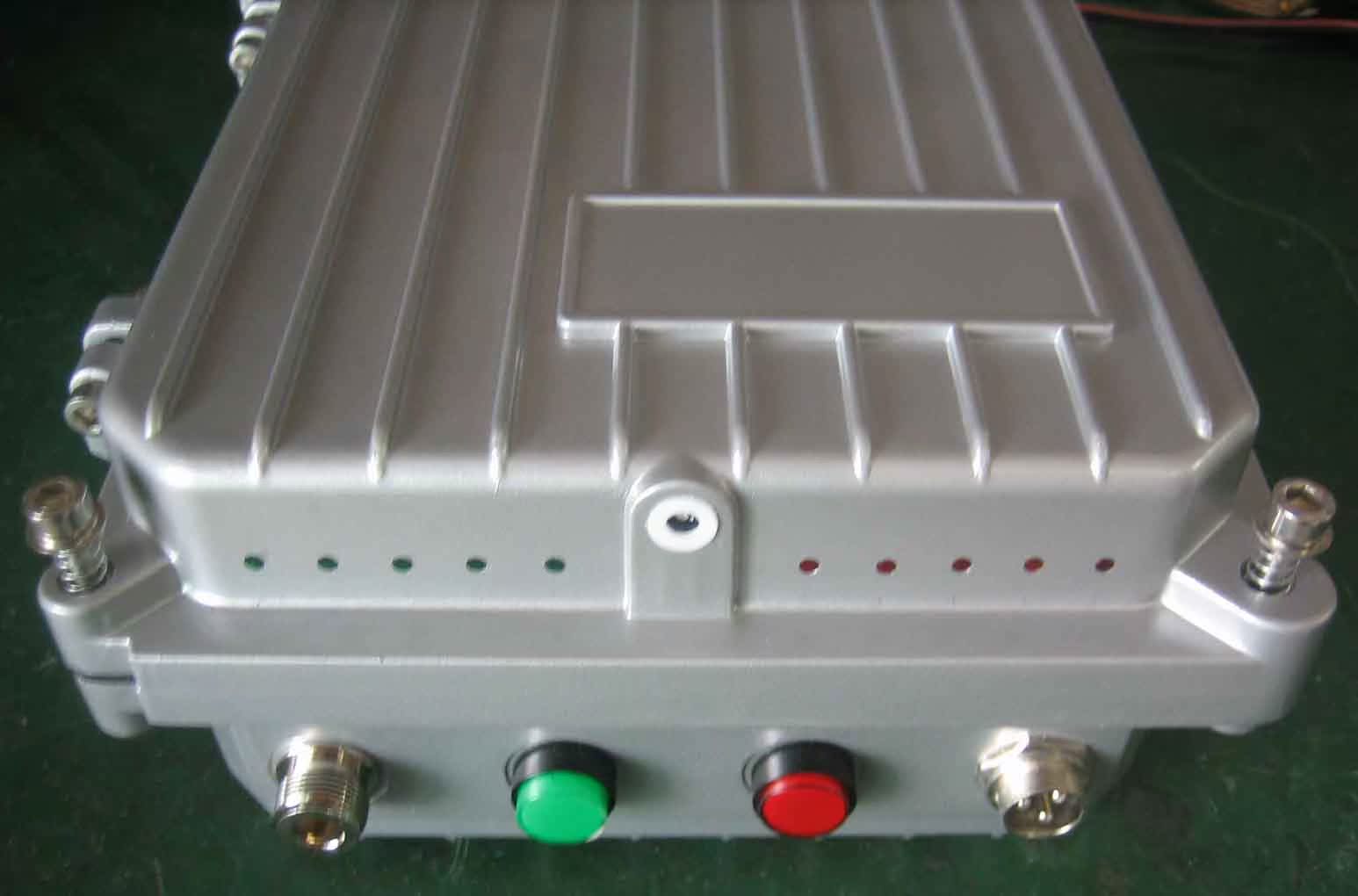

矿井中继台参数：型号：SDZZT-5W
一般性能
频率范围： 138-174MHz、330～380MHz、400～520MHz
信道间隔： 12.5KHz/25KHz
电源： 220VAC,或12VDC可选
天线接口： N型接口
工作温度范围 -10℃～+55℃
尺寸： 89mm（高）×330mm（宽）×240mm（深、包括风扇）发射机性能
载波频率容差：±2.5×10-6
载波输出功率：5W
音频失真：≤3％
调制特性（相对于每倍频程6dB预加重特性的偏差)不大于+1～-3dB
邻道功率： -70dB（信道间隔25kHz)
-60dB（信道间隔12.5kHz)
谐波发射： -80dB
边带噪声： -85dB（25kHz）
-95dB（1MHz)
信噪比： -50dB（25kHz)
-45dB（12.5kHz)
启动时间： 50ms
消耗电流： 等候：60mA
发射：2A5W矿井对讲机参数：型号YJ-3107

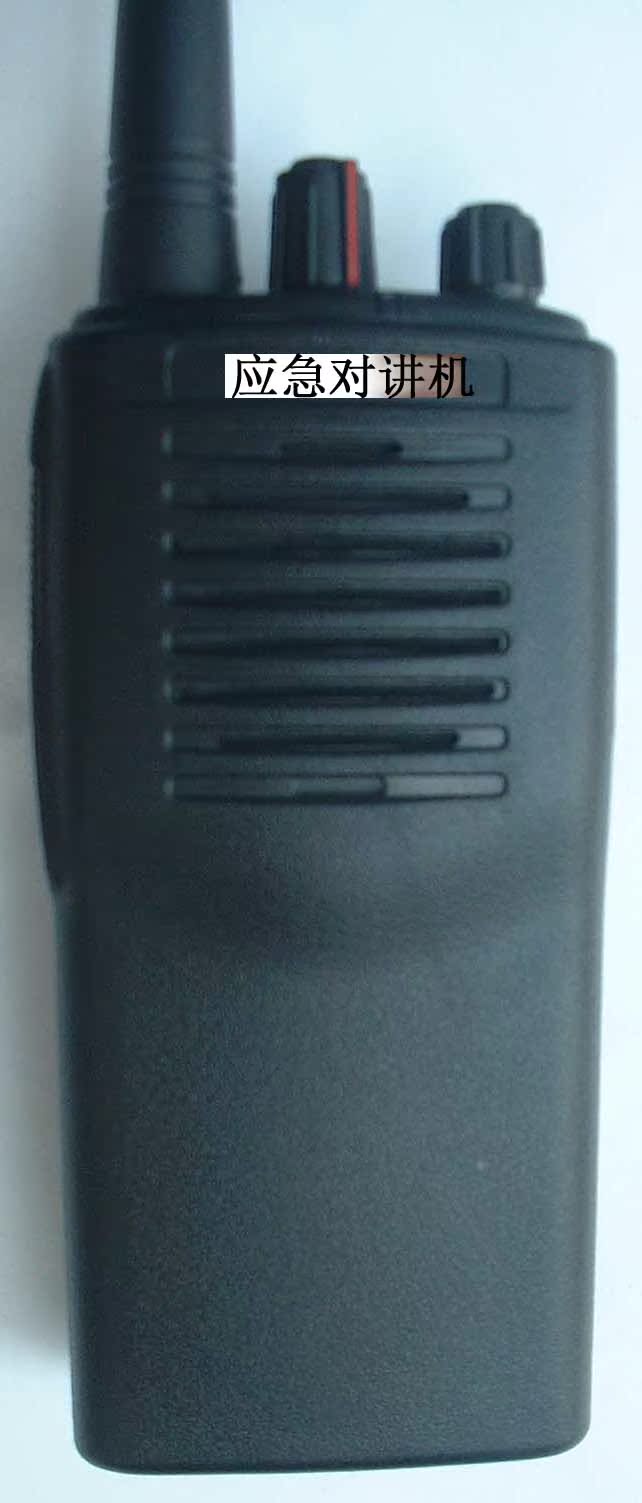

３１０７对讲机
VHF/UHF频率合成调频手持机，坚固结实，小型/轻量，电脑写频，内置CTCSS功能及DQT数字哑音频功能；
本产品采用铝合金框架结构，坚固结实耐用。通过MIL-810C、D、E的雨水、湿度、灰尘、振动、冲击等测试；体积小、重量轻，携带方便，性能卓越.
SMA天线接头：更佳的电气特性，确保天线与底座间接角良好，使发射或接收达到最佳效果。电脑写频：用户可通过电脑写频（KPG-55D写频软件，KPG-22写频电缆）将各信道及各参数更改；
操作简单容易：配置信道、音量旋钮、PTT、监听等按键，设计简洁，使操作非常容易方便。两色LED：两色LED，显示进行发射/接收状态。
频率：TK3107 400-420；450-470MHz
信道数量：16
电源：7.5V +/-20%
外形尺寸：(H)125.5*(w)58*(d)32mm
重量：330克
电池寿命：5-5-90
工作周期4小时防尘和湿度：符合军标810-C,D,E撞击和震动：符合军标810-C,D,E
发射机:信道间隔：25KHz接收机频率稳定度：+/-5ppm
功率：TK3107 5W
调制方式：16K F3E
杂波与谐波：-70Db
调频噪声(300-3000Hz)：-45dB
调频失真(300-3000Hz)：5%
最大频率偏移：+/-5KHz
频率稳定度：+/-5ppm
灵敏度(12dB SINADE)EIA：0.16uV
调制接收带宽：+/-7KHz
相邻信道选择性：大于65dB
互调失真：大于65dB
噪声响应：大于60dB
音频输出功率：500mW
