安徽液压缸专用磁致伸缩位移传感器 液压缸内置尺1350mm

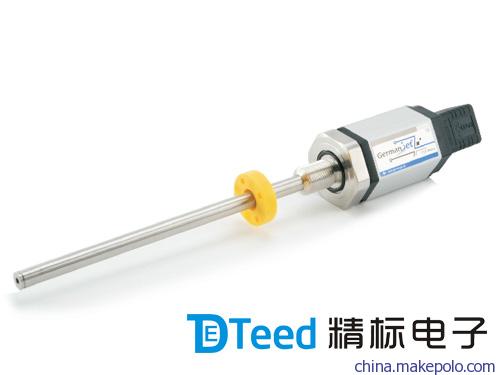

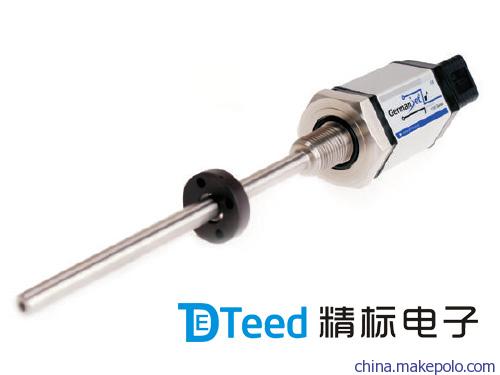

| 17系列磁致伸缩位移传感器是专为液压缸而设计。耐压外管与六角法兰为100%不锈钢，可以直接安装进液压缸里。电子部分与耐压外管为模块组装设计，即两者可完全分离。在特殊情况下，只需拨出电子部份进行校准，而耐压外管无需与液压缸分离。此设计减少重置液压缸时间，大大提高生产效率。 |
应用行业
伺服液压油缸活塞位置反馈或预置
伺服汽缸活塞位置反馈或预置
研磨机械位置反馈或预置
铸锻机床位移控制
注塑机模板定位与监测
木材加工定位控制
其它机械定位和位移检测
水轮机导叶开度的检测与控制
汽其它机械定位和位移检测等
| 标准规格 | | |
| | 测量数据 | 直线位移 |
| | 供应电源 | +24Vdc (20.4 - 28.8Vdc) |
| | 输入保护 | 极性保护至-30Vdc, 过压保护至36Vdc |
| | 用电量 | 50-140mA (按量程而定) |
| | 绝缘强度 | 500Vdc (DC地端对机器接地端) |
| | 输出 | 0-10Vdc, 10-0Vdc双输出, 最低负载电阻5kΩ |
| | 分辨率 | 无限 (取决於控制器A/D与电源纹波) |
| | 重复精度 | 满量程的 < ±0.005% |
| | 非线性度 | 满量程的 < ±0.01% (最大 ±90μm) |
| | 工作温度 | -40至85℃ |
| | 防护级数 | IP65(当正确连接上插头时) |
| | 振盪指标 | 10-2000Hz / IEC标準68-2-6 |
| | 冲击指标 | 100g (单一冲击) / IEC标準68-2-27 (耐久性) |
| | 更新时间 | 0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内 |
| | 抗压强度 | 安装在液汽缸内时为600bar |
| | 固定方式 | 螺纹 M20 X 2.0 |
| | 外壳材料 | 铝，经阳极化处理/外保护管为, 法兰盘为304不锈钢精密铸造 |
