名称：槽式电缆桥架：

型号： 宽200x高100mm

价格：29.00元 /米。

厚度：1.0mm。

长度：2米一条。

表面处理：镀锌

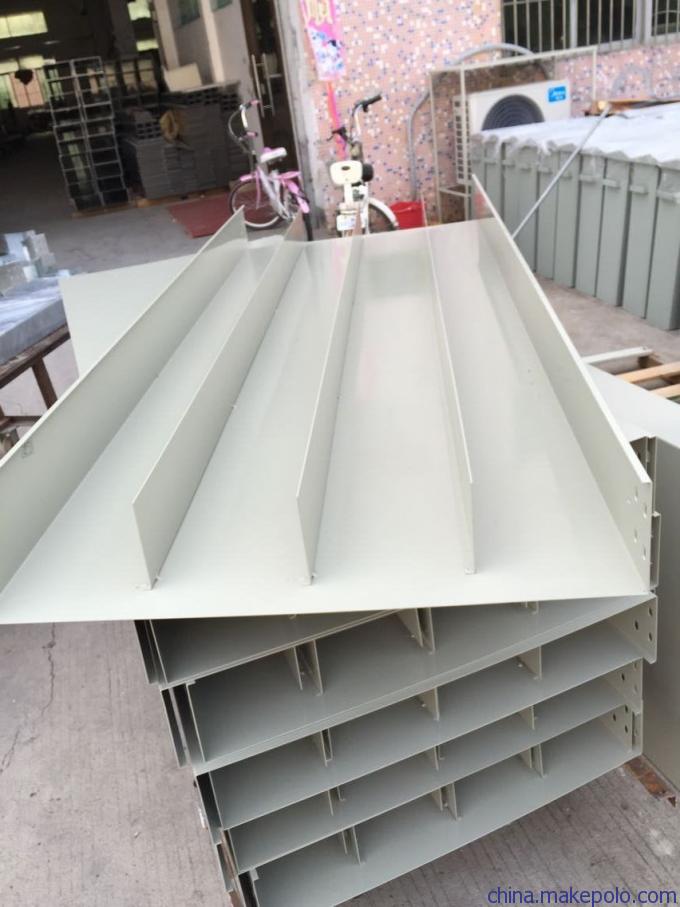

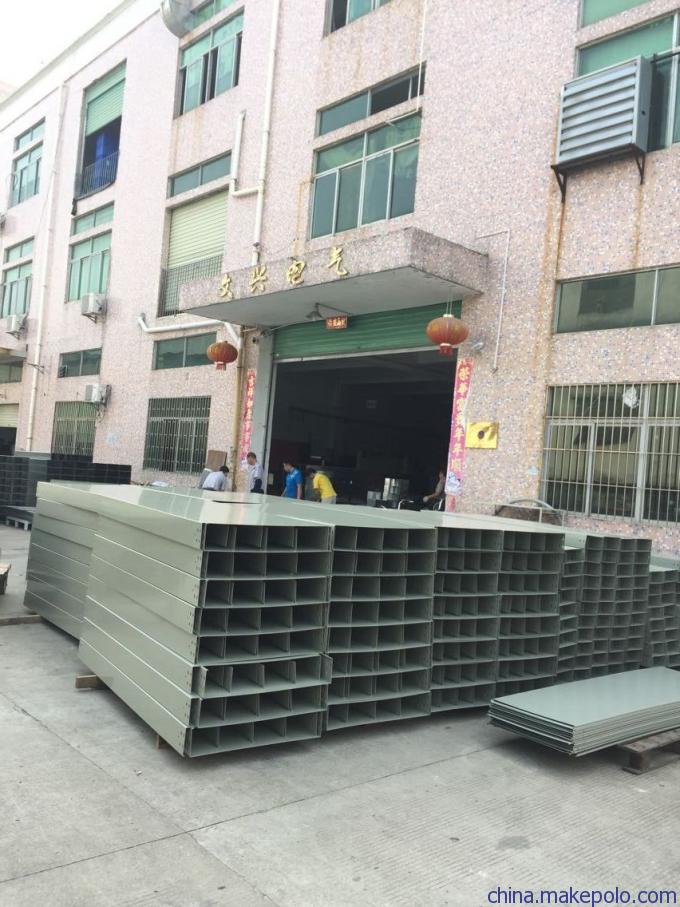

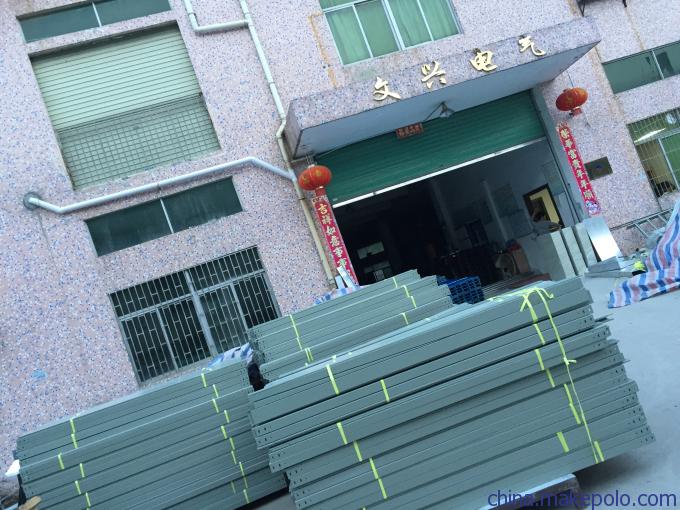

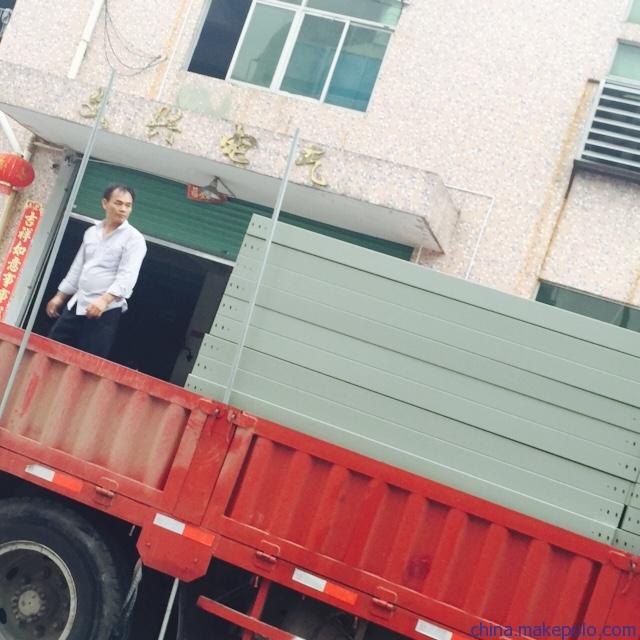

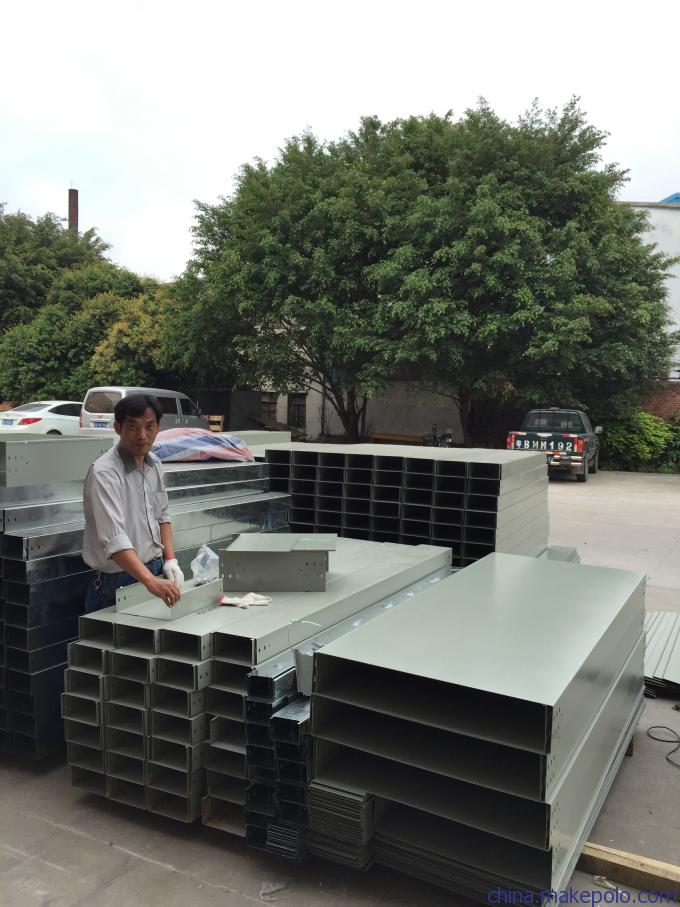

以下为工厂生产车间部分实物图片，仅供参考，欢迎新老客户来电咨询！服务热线：18948703398，联系人：王林波    企业QQ：2850767580

​


        XQJ系列槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
　　槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货

   槽式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种(可阻燃、防火)，在重腐蚀环境中作特殊防腐处理。

亲爱的买家：您所看到的电缆桥架，因你需要的规格和原材料有波动，所以具体价格请您和店家联系。店家会以合理的价格，高质量的产品，以及优良的服务，服务于广大客户。

  槽式电缆桥架规格：

电缆桥架应用：

1、电缆桥架托盘层次的排列，按自上而下的顺序是：计算机电缆托盘，屏蔽电缆托盘，一般控制电缆托盘，低压动力和照明电缆托盘，高压电缆托盘。

同一托盘中，如果必须放两种不同用途的电缆，则应在托盘中间用隔板隔离并加盖板。

2、为了便于维护和安装，同一层托盘总宽度不宜超过2m,托盘的层间距离一般为300real。

3、电缆桥架托盘侧面距墙面为50---lOOmm，水平相邻托盘边距为50mra。

4、电缆桥架垂直托盘底面距墙、柱为25—50mm；托盘顶部到天花板，横梁和其它障碍物的底部的距离要大于150mm。托盘的底部距离电气装置的顶部如果小于450mm时，须在托盘底部设置不燃性隔板。

5、电缆桥架托盘支架间跨距一般小于3m，实际工程多采用l 5m或2m。通常采用膨胀螺栓固定支架托臂和立柱。固定位置和强度通过计算决定。为了防止钻孔时钻到钢筋，可预先用钢筋探测仪检查。要尽可能避开主筋。对于在电缆沟或电缆隧道内使用托架的场所，应尽量采用预埋件，不能使用膨胀螺栓。预埋件一般采用厚8—16mm，宽80---200ram的扁钢，托臂则直接焊接在扁钢上。

6电缆桥架安装路径选择应尽量避开可能产生高温的工艺设备或高温管道；必要时需添加隔热挡板。

7、一般采用交联电缆和全塑电缆情况下。施工时在托盘的直线部分应用滚柱；而在转弯处或适当位置用则滚轮辅助放线以减小电缆与托盘之间的摩擦，起到保护电缆外皮的作用。电缆从主托架引至用电设备时，宜选用窄托盘或钢管以支托保护。

8、电缆桥架托盘内的电缆用夹具或尼龙绑带固定。固定间距为l．5—3m，同一动力回路的大截面单芯电缆，最好摆成品字形固定。不能用铁夹子绑扎单芯电缆，以免产生涡流引起高温损坏绝缘。

9、电缆桥架在通过耐火隔墙或挡板孔洞部位时，应对该段电缆作防火处理。例如刷防涂料或用填充耐火材料的金属壳体密封这段桥架。为防雨水浸蚀，进出建筑物墙壁，从里往外一般作1／100的防水坡度。

10、为保证电气线路安全运行，电缆桥架系统应良好接地。具体有两种做法；一种是将金属桥架各段用多股钢绞线连成一体再接地；另一种是沿桥架全长单独设接零干线或接地干线，每段托盘至少有一点与它可靠连接。引至电气设备的接零或接地支线。

以上是电缆桥架安装敷设的一般性规定及安装时应注意的各种事项。
