英国雷尼绍测针M1M2M3M4
英国雷尼绍测针M1M2M3M4
标称测球直径DW
用于识别测球尺寸的直径值。
测球直径变化VDWS
测球直径和最小直径的差值。
球度tDW
测球表面外切球和测球表面任意点之间的任意径向平面上的径向距离。
3级测球设计考虑因素
对使用如此高规格测球的测针设计及结构效用的研究显示，在测球上加工孔或因测球粘到栓上而发生变形会导致球度降低。雷尼绍已研究出改进高精度3级测球测针设计的方法。
雷尼绍生产的所有3级测针均采用未钻孔的测球粘合到球形杯座的方式制成。在此设计装配之前和之后进行的测量显示，测球形状在整个装配过程中保持完好。
为了便于识别3级球形测针，测杆涂有金色氮化钛涂层。
由于测量能力和粘合强度的限制，仅提供测球直径最小2 mm的3级球形测针。该测针没有序列号，随附圆度证书。
雷尼绍使用专用机器与设备设计并制造一系列专用于Faro测量臂的测针。
这类测针的测球采用抗撞击黏合剂粘在高强度的碳化钨测杆上。雷尼绍所采用的专门构建技术确保了测针体和测杆之间的接头极为坚固，不易损坏。
使用测针配置器选择适合Faro测量臂的雷尼绍测针系列。
测针选型指南下表列出了每种Faro测量臂专用测针对应的雷尼绍订货号和Faro订货号：
雷尼绍订货号Faro订货号描述| A-5003-7673 | 12453 | 配3 mm氧化锆测球的测针 |
A-5003-7674 | 12454 | 配6 mm氧化锆测球的测针 |
| A-5003-7675 | Probe0071 | 针型测针 |
| A-5003-7676 | Probe0066 | 配1/8"氧化锆测球的测针，带M6螺纹 |
| A-5003-7677 | Probe0068 | 配1/4"氧化锆测球的测针 |
| A-5003-7678 | Probe0065 | 配3 mm氧化锆测球的测针，带M6螺纹 |
| A-5003-7679 | Probe0067 | 配6 mm氧化锆测球的测针，带M6螺纹 |
直测针
测针球头材质为红宝石、氮化硅、氧化锆、陶瓷或碳化钨。 测针夹持座和测杆有一系列材料供选择 — M2 STY D2R L20 EWL14 d1.4SS M2螺纹直测针，配Ø2 mm红宝石测球，长度20 mm，有效工作长度14 mm，Ø1.4 mm不锈钢测杆。 测球材质为红宝石、氮化硅或氧化锆。星形测针的每个测尖都需要用与单球测针一样的方式标定。 不建议在机床上使用星形测针。 M2 STR D2R 5BALL L19.5 S32 M2螺纹星形测针，配Ø2 mm红宝石测球。在星形测针上有5个测球，总长19.5 mm（组装到测头上时从测球中心到星形安装面底部的距离）。星形测针组的跨距为32 mm。 通常不建议在机床上使用针型测针。 M2 PNT D1.4TC 30 DEG L10 M2螺纹针型测针，配Ø1.4 mm碳化钨测杆/测尖。 测尖角度为30°，长度为10 mm。 M5 HEM D30 CER L26.5 M5螺纹半球形测针，配Ø30 mm陶瓷半球头。从半球头末端到安装面的长度为26.5 mm。 尽管用简易盘形测针的“球形边缘”进行测量与以大直径测球的外圆进行测量同样有效，但只能接触到测球表面的一小部分。因此为确保与待测特征有良好接触，较薄的盘形测针需要仔细调整角度。 简易盘形测针仅需要标定一个直径（通常使用环规），但仅限于Ｘ和Y方向的有效测量。 在盘形测针上加一个“半球形滚子”即可进行Z方向标定和测量，但该半球形滚子的中心位置须大于测头直径。 半球形滚子可用球面或块规标定。将盘形测针绕其中心转动并锁定，可定位“半球形滚子”使之与实际应用位置适应。 盘形测针的中心还可带有M2螺纹，可用于固定测针中心座，这增强了测量深孔底部的灵活性（其中部分盘形测针难以触测）。 盘形测针有多种直径和厚度规格，材质通常为钢、陶瓷或红宝石。 通常不建议在机床上使用盘形测针。 M2 DSC D18 SLVS T2.2 L2.6 BR-Y M2螺纹盘形测针，盘径18 mm。由盘厚2.2 mm、长度2.6 mm的银质钢制成。BR代表测球/滚子，后面跟有“有” (Y) 或“无” (N)。 球端面柱形测针可进行全面标定及X、Y和Z向测量，因此可进行表面测量。 M2 CYL D3 SLVS L13 EWL4 M2螺纹柱形测针，柱形直径为3 mm，由银质钢制成。长度13 mm，有效工作长度4 mm。 M4 EXT L15 d7 SS M4螺纹加长杆，长度15 mm，Ø7 mm，由不锈钢制成。 机床测头测针的规格非常多，但通常都具有通用的M4安装螺纹或Ø4 mm安装孔。对于4个面的方形测尖，长度L是从测量面到安装面的距离。对于5个面的立方块和圆盘，长度是从测量面到前端面的距离。 如果您需要更多信息，请联系我们。 高娜 联系电话：15020055425 QQ：88319655 青岛澳海源国际贸易有限公司代理：英国RENISHAW雷尼绍、日本MITUTOYO三丰量具、小野ONO SOKKI转速计、日本山崎/思达CEDAR电批扭力测试仪、DKK-TOA东亚电波PH计、UNITTA皮带张力计、T&D温湿度计、SWAN天鹅间隙规段差尺、SATO佐腾温湿度计、AIKOH爱光数显推拉力计、柴田SIBATA粉尘仪、昭和SHOWA测振动计传感器、ACCRETECH东京精密、科宝COPAL压力表。价格优惠，备有大量库存，欢迎来电查询。
直测针是最简单且最常用的测针类型，适合大多数测量应用。精密型直测针具有肩形测杆，圆锥型直测针具有锥形测杆。当工件容易接近时，配锥形测杆的测针具有良好的刚性。
钛、碳化钨、不锈钢、陶瓷和碳纤维。
星形测针是由固定安装在一起的测针组成的多测尖测针配置。星形测针可用于检测多种特征，包括测针可直接接触的各种表面和孔。此配置灵活性强，测尖可与各种特征接触，无需更换测针。可以使用测针中心座安装（最多）5个测针组件，从而自行配置星形测针。
针型测针
这些针型测针不能用于传统的XY轴向测量，而专用于螺纹牙型、特定点及刻划线（按较低精度）的检测。采用针形测针，可进行更精确的标定及特征的精细检测，并可用于检测细孔的位置。
半球形陶瓷测针
半球形陶瓷测针是检测X、Y和Z向深位特征和孔的理想选择，只需要标定一个球。此外，用这种大直径测球测量可均化表面粗糙度造成的影响。
盘形测针
盘形测针是高球度测球的“截面”，用于检测星形测针无法触及的孔内退刀槽和凹槽。
柱形测针
柱形测针用于测量球形测针无法准确接触的金属片、模压组件和薄工件中的孔。还可测量各种螺纹特征、并可定位攻丝孔的中心。

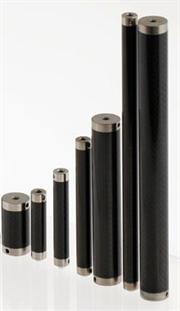

测针加长杆
测针加长杆有多种长度和材料规格 — 材质包括钢、钛、铝、陶瓷和碳纤维。对于超长加长杆，必须考虑材料的热膨胀特性。
刀具的设定公差取决于测尖对机器轴向的平面度和平行度。为实现这些设定公差，对所有测头和测头支座都要进行精细调整。如果旋转刀具需要标定直径，刀具旋转方向必须与切削方向相反。
雷尼绍的测针碰撞保护装置经精心设计，在发生碰撞时折断，保护测头免于受损。
雷尼绍为您提供全面的定制测针服务，可根据客户需求设计和制造特殊测针。我们的内部团队具有丰富的专业技术与经验，将全面考虑测头和应用需求，确保为您提供最佳解决方案。
