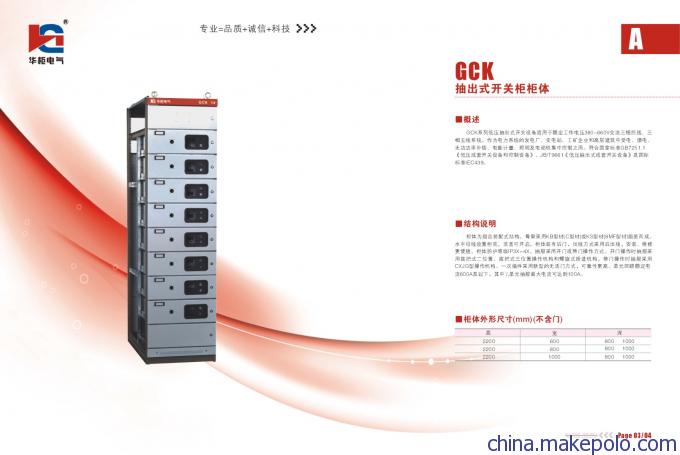

一、产品概述

        GCK型低压抽出式开关柜适用于三相交流50、60HZ，额定电压600V，额定电流4000A及以下的三相四线制及三相五线制电力系统。广泛应用于发电厂、变电站、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中：、来作为发电、输配电、电能转换及电能消耗的动力配电中的PC和电动机控制中MCC。

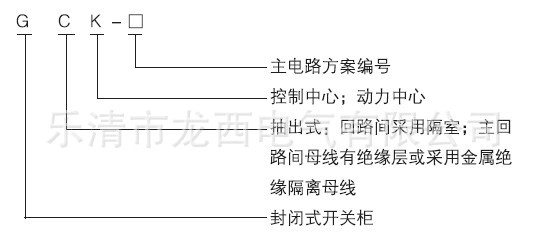

 二、型号含义

三、使用条件

1.周围空气温度不高于+40度，不低于-50度，并且24小时内其平均温度不高于+35度。

2.周围空气相对温度为+40度时不超过50%，在较低温度时允许有最大的相对温度，如+20度时为90度，但应考虑到由于温度变化有可能会产生适度的凝露。

3.户内使用，使用地点的海拔高度不超过2000米。

4.应安装在无剧烈震动和冲击以不足以使电气元件受到腐蚀的场所。

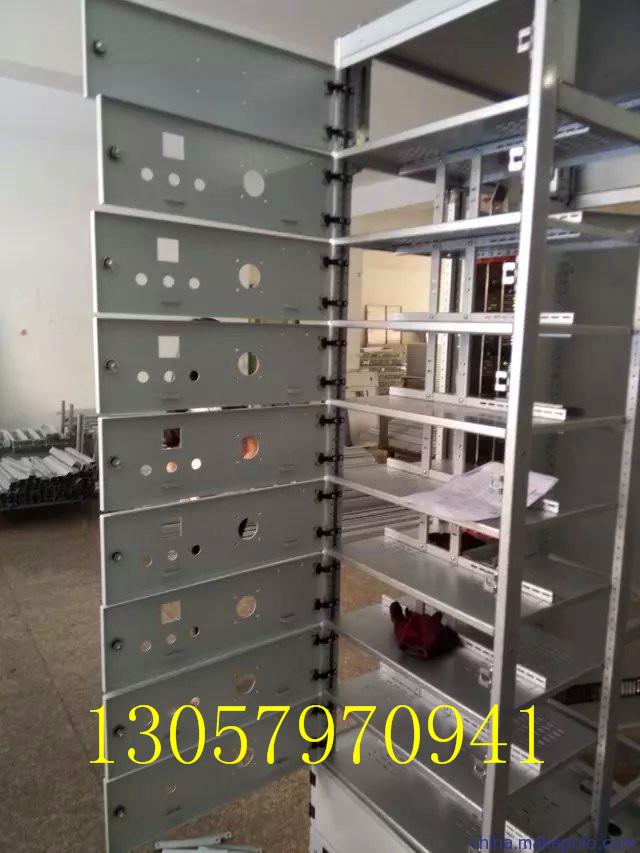

四、结构说明

          柜体为组合装配式结构，骨架采用KS型材组装而成。水平母线放置柜顶，柜顶采用敞开式结构，顶盖可开启，柜体装有后门，出线方式采用后出线，安装、维修更便捷。抽屉采用开门或带门操作方式。开门操作时抽屉釆用拔把式二位置、拔把式三位置操作机构和螺旋式推进机构、带门操作时抽屉采用CXJG型操作机构。一次插件采用新型的无活门方式，可靠性更高。单元回路额定电流600A以下， 其中1/2单元抽屉最大电流可达到100A。柜体防护等级IP3X-4X.

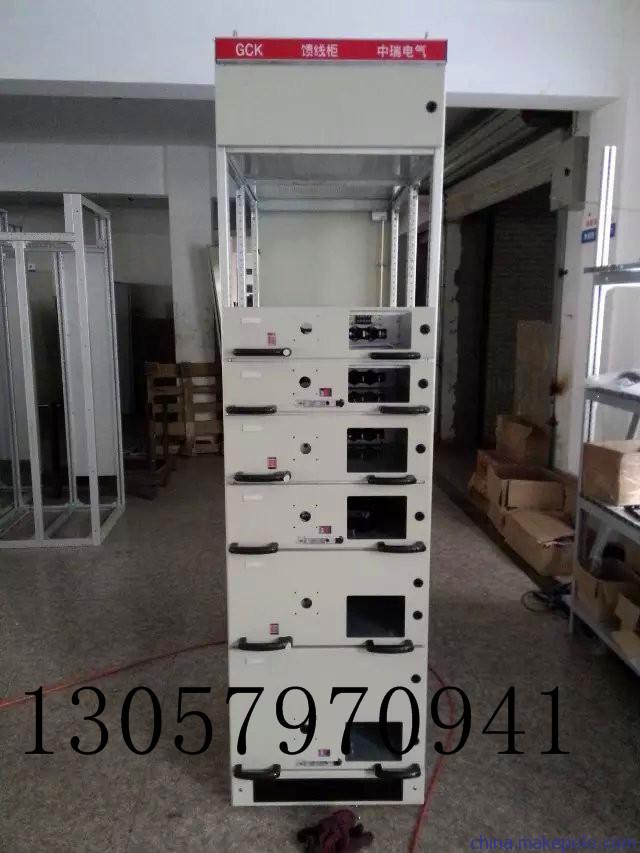

五、主要特点

1.整柜采用拼装式组合结构，模数孔安装，零部件通过性强、适用性好、标准化程度高；

2.抽屉柜有效单元高度1800mm,抽屉单元高度为200mm,300mm,400mm,500mm,600mm等；

3.柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全;

4.柜抽屉小室的门与断路器或隔离开关的幵关操作手柄设有机械联锁，只有手柄在分断位置时门才能开启;

5.MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。

6.材质可选用电镀冷轧板、镀锌板、敷铝锌板制作。

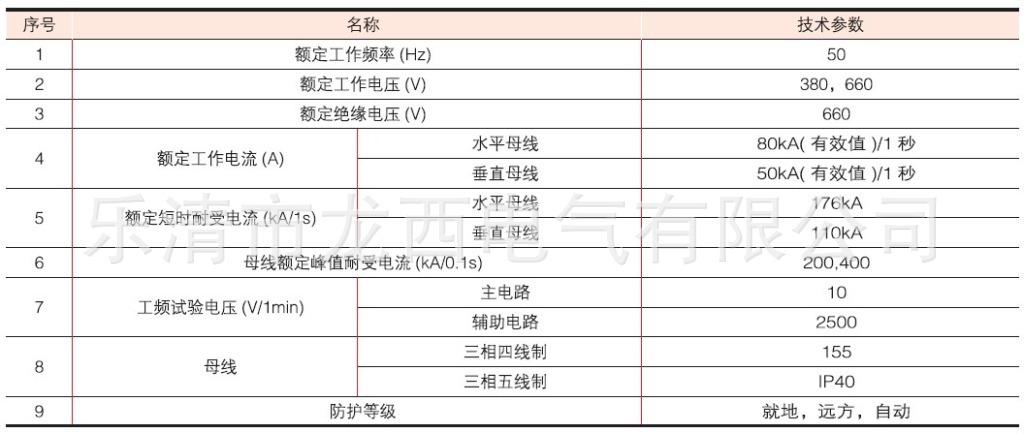

六、技术参数

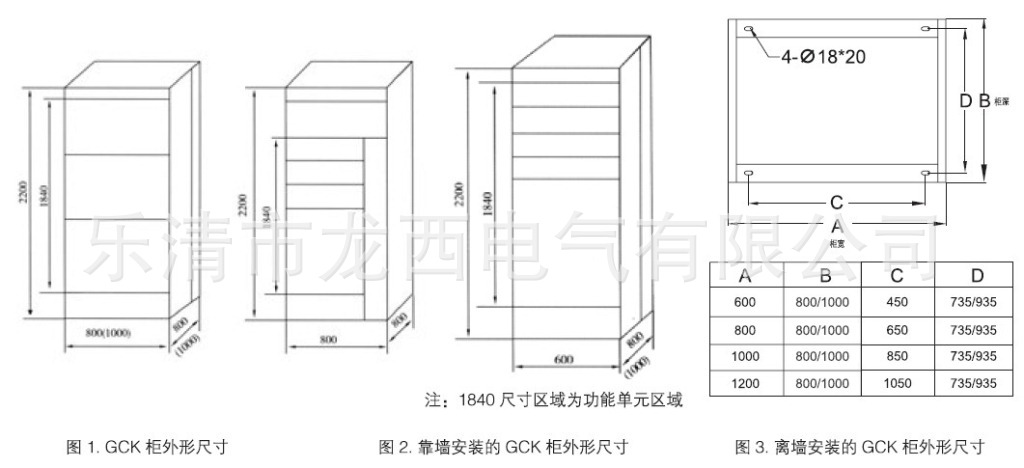

七、外形及安装尺寸
