产品名称：圆盘推拉式电磁铁

产品型号：MX490

产品说明：外形尺寸：Ф49*24mm,轴径：6.35mm,通电轴向动作，行程少于6MM，DC24V，通电率100%，吸力；100N,出力可订做为圆盘拉或轴顶，扭力，通电率和电压可根据实际情况订做。

Waytop圆盘推拉式电磁铁特点

      Waytop圆盘推拉式电磁铁主要由外壳、定铁芯、动铁芯和线圈四部分组成。线圈通电后，动铁芯产生轴向直线运动，起到推、拉外接负载装置的功能。由于采用高导磁的材料和带有锥形配合的磁路结构，因此产品虽然体积小、重量轻，但与常规的小型电磁铁相比，其行程和吸引力都较大。

结构示意图

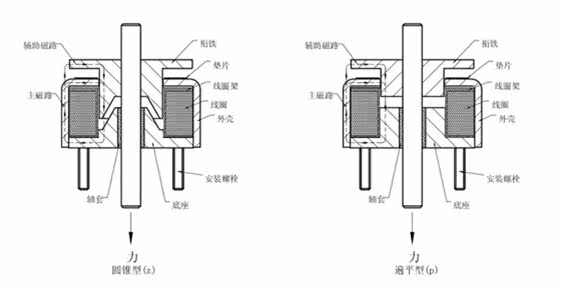

       MX系列推挽式电磁铁的结构如图1所示，分圆锥型（Z）、扁平型（P）二种，线圈置于高导磁体外壳之内，借助于辅助磁路的作用，会产生很大的吸引力。当线圈接通电源，施加电压，衔铁就被吸引产生直线运动。其特点是轴向尺寸小，结构紧凑，动作灵敏可靠。当使用安装有螺栓一侧的轴时，就产生推动作；如使用衔铁一侧的轴就产生拉动作，两者都能使用。

       1、MX系列推挽式电磁铁的绝缘耐温等级为E级，允许最高工作温度为120℃；绝缘强度为交流2500伏50/60赫兹，1分钟；绝缘电阻为常温状态下，直流500伏高阻表100兆欧以上。
       2、常规寿命为200万次（寿命会因实际负载使用频度不同而有差异，故使用时务请合理确定实际负载和使用频度）
      3、通电率是线圈通电时间和断开时间的比率关系以下式表示：


用途：短行程的强力推或拉动作

适用场合：可适用于需实行推或拉动作的各类机械传动。常用于医疗设备，电子设备等行业。

产品系列型号：MX400、MX490、MX491、MX590、MX591

注意事项：

      1、应先求出移动负载所需的吸力（或推力），同时需考虑到温度变化，电压波动等因素，因此最终所需的吸力（或推力）应乘以1.5以上的安全系数。
      2、通电率是根据实际工况的接通时间和断开时间求出，在线圈数据表中所列数据，为每一负载周期允许的最长接通时间，因此应在规定数值下使用。为防止线圈温度过热，线圈数据表中还列出了单次最长接通时间的规定，同样亦请在使用时给予关注。
      3、请选定所需要的行程，应使用尽可能短的行程，因短的行程比较经济，合理，频率响应快。
      4、MX系列推挽式电磁铁未设内置复位弹簧，因此需考虑将复位弹簧安装在外部。
      5、垫片是用来减少剩磁影响的，因此务必装在衔铁与外壳之间的正确位置。
      6、当环境温度低于35℃时，MX系列推挽式电磁铁按线圈数据表所示的额定值 使用时，线圈的最高温升不会超过85℃，可放心使用。若环境温度高于35℃或散热片规格小于规定尺寸时，则应将电压降低到额定值以下，才能使用。
      7、请十分注意安装螺钉（螺栓），旋入长度，不要超过安装孔深度，以免顶毁线圈，造成电磁铁报废。

订购需知：

 1、当您订购产品时，请务必详细写明型号规格，线径码及数量。
 例如：订 MX40  P  R  035
 其中：MX40：  为产品型号规格尺寸

          P：       扁平型（ 空隔   默认为圆锥型）

          R 035： 选用线径电阻号值

这样我们便能清楚的获知该订单为：需订购MX40，扁平型，阻值为35欧的推挽式电磁铁。

2、如有特殊要求，请面洽。
