温州直流屏｜直流屏工作原理｜直流屏生产厂家
简介:
本智能免维护直流电源屏由本公司和世界企业艾默生共同打造的新型直流屏，该系列直流电源柜适用于10～500kV变电站、发电厂和高层建筑、住宅小区等的配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它需要直流电源的场所。
直流屏系统特点:
1．核心部件全部采用艾默生原装产品，其它部件采用国优产品，产品技术世界一流，其充电过程完全符合GZDW微机控制直流电源柜充电曲线要求，模块、监控系统都可 对电池实现智能充电管理，具有完善的"四遥"功能．
2．可靠性高 整流模块N＋1冗余热备份，高精度动态均流，可自主、主控或受控运行，与监控系统构成"三级监控"冗余结构；全部选用可靠元器件，出厂前均经过6小时高温老化。经电科院检测，具有极强的抗高频干扰能力和抗雷击能力。
3．操作、使用简便 模块智能带电热插拔，交直流输入输出及母线开关上下电无顺序要求；监控系统集散式设计，功能模块即插即用，带电热插拔，方便安装、检修、更换。
4．显示、报警功能完善 大屏幕液晶汉字显示，界面友好丰富，任何故障都能发出声光报警并储存报警信息。
5．效率、功率因数高 电源效率90%以上；有源功率因数校正技术， 功率因数大于0.99，无电网谐波污染。
6．方案齐全、系统性强、组合方便 如果提供的方案不能满足您的要求，可在订货时提出，按您的要求生产。
直流屏型号
GZDW直流屏380V/220V-10AH
GZDW直流屏380V/220V-24AH
GZDW直流屏380V/220V-40AH
GZDW直流屏380V/220V-65AH
GZDW直流屏380V/220V-80AH
GZDW直流屏380V/220V-100AH
GZDW直流屏380V/220V-200AH
GZDW直流屏380V/220V-300AH
GZDW直流屏380V/220V-400AH
GZDW直流屏380V/220V-1000AH

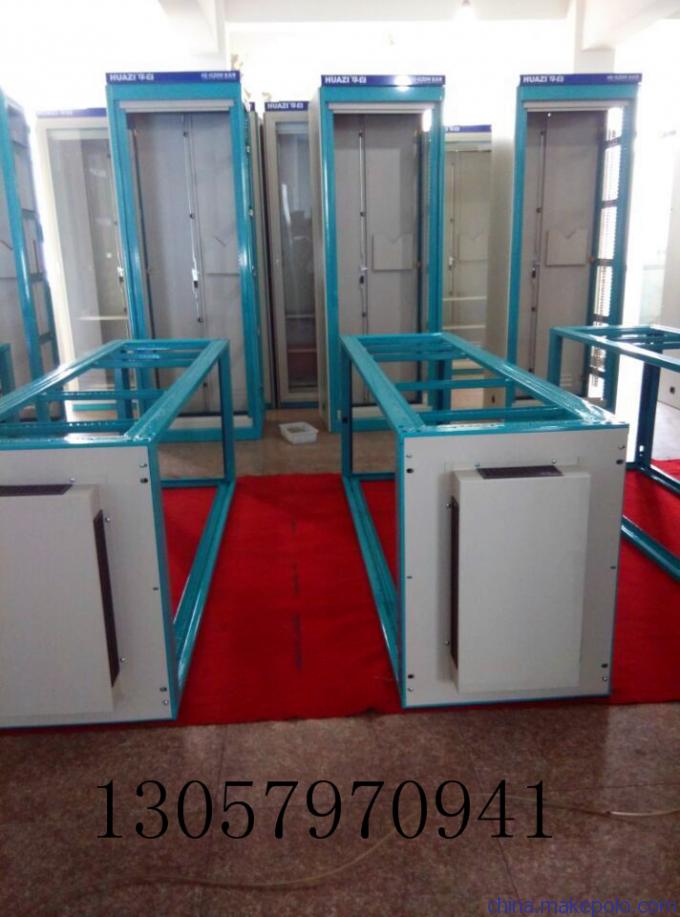

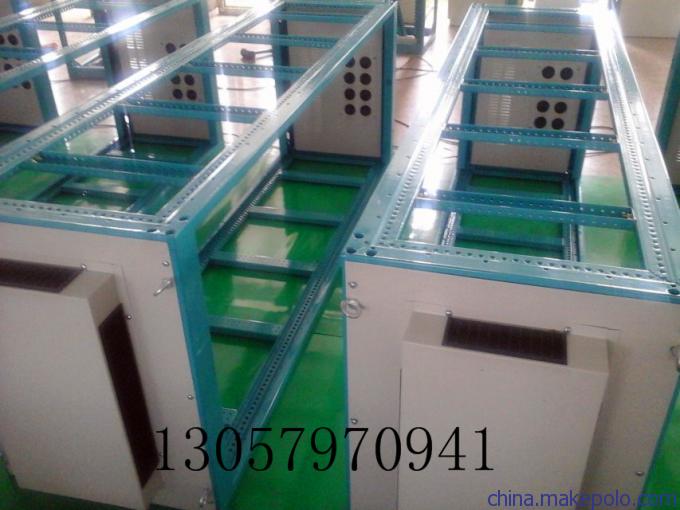

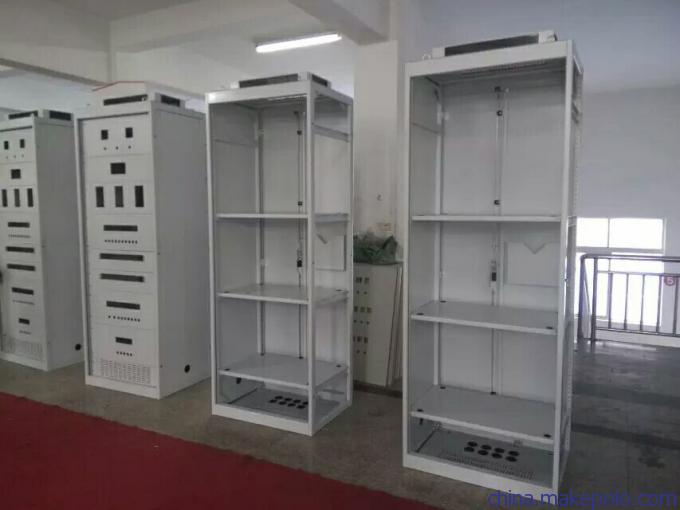

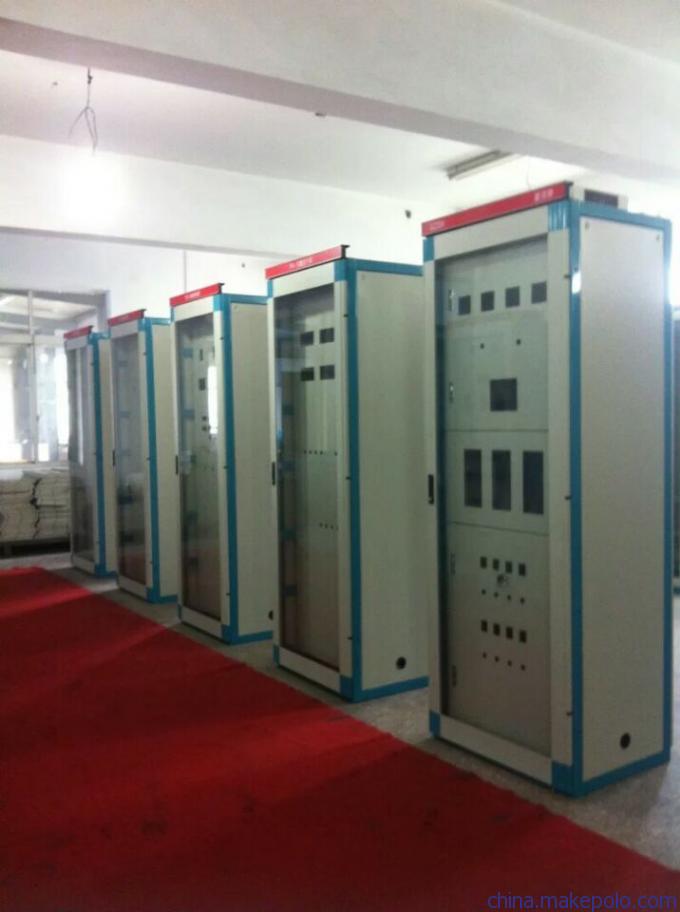

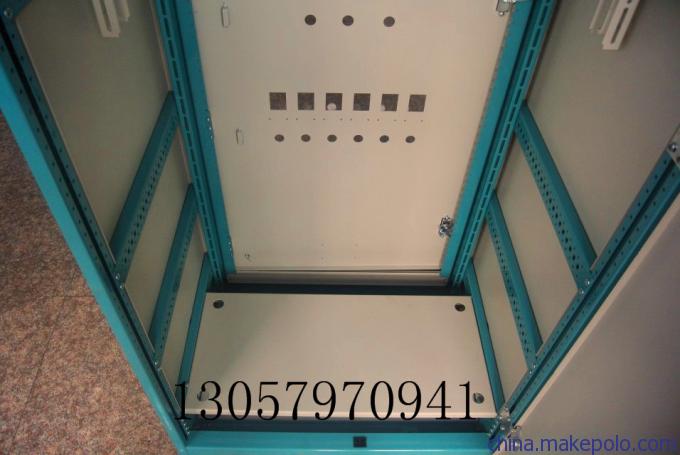

直流屏结构特点及柜体数:
1、结构特点
◇ 柜体前面为整扇玻璃门，后面为双开门，外形美观大方；
◇ 柜体结构设计便于设备安装调试、维护检修和运行操作；
◇ 外形尺寸有2260×800×600mm，2360×800×600mm两种标准规格。
2、柜体数
柜体数与模块数、馈线回路数、电池容量及型号、直流电压等级等因素有关，
一般情况下有：（以220V系统为例，柜体尺寸：2260×800×600mm）
科技以人为本，一开高频开关电源系统，质量第一！
直流屏主要技术参数>>>
交流输入范围:单相220VAC±20%
三相380VAC±20%:50HZ±10%
输出电压范围:180~320ADC(连续可调)
输出电流范围:0~320A(连续可调)
稳压,稳流精度:≤ ±0.2%
波纹系数:≤ ±0.1%
均流度:≤ ±1%
功率:≥92%
外形尺寸:800X600X2260(mm)也可按客户要求定做.
集成小系统直流屏>>>
适合40AH以下直流系统
监控LCD蓝屏全中文显示,操作更简便
合母电压,控母电压,电池电流,控母电流以及模块状态检测
系统集成母线绝缘检测功能,显示绝缘电阻值
完善的电池充放电自动管理功能
提供RTU,CDT,MODBUS三种通信规约选择
系统模块,监控,硅链可带电插拔,安装维护方便
系统最大输出电压7A,其中控母电流2A,冲击电流3A
2路交流输入(另一路为PT供电)
主监控>>>
5.7英寸超大屏幕液晶显示器,全中文友好界面,触摸屏操作更灵敏,简便
采用集散式结构,由主监控和各种检测单元组成
提供RS485和RS232通讯接口,实现四遥职能化管理
智能化电池充电管理功能,限流及时,稳定
可控制32台充电模块,双电双充功能,可巡检2组108节电池
可检测240路绝缘支路,160路故障输入,28路告警输出
工作电源可兼容AC110V,DC110V,AC220V,DC220V
交流检测单元>>>
检测双路三相交流电压,测量精度为1%
检测一路交流电流,测量精度为1%
检测双路交流接触器状态,并实现双路交流自动切换
通过RS485总线与主监控通信
工作电源可兼容AC110V,DC110V,AC220V,DC220V
直流检测单元>>>
检测合母电压,控母电压和电池电压,精度为0.2%
检测控母电流和电池电流,测量精度为0.5%
测量环境温度和电池温度,测量精度为1%
提供4路扩展测量,可检测通信,逆变模块电压电流
2路无缘节点输出,一路系统警告,一路控制模块电压电流
母线分段,可扩展一个直流检测单元
开关量单元>>>
每单元可检测40路故障信号输入,7路告警节点输出
当配有降压硅链时,可软件选择开放硅链控制功能
一个系统最多可扩展4个开关量单元
工作电源可兼容AC110V,DC110V,AC220V,DC220V
电池巡检单元>>>
每个单元最多可检测24节单体电池电压
2V电池测量精度为±3mV
6V电池测量精度为±10mV
12V电池测量精度为±16mV
一个系统最多可检测2组12节电池,每组5个,共10个电巡检单元
可通过拨码开关设定地址
工作电源可兼容AC110V,DC110V,AC220V,DC220V
绝缘检测单元>>>
检测三条母线对地电压,测量精度为0.5%
每个单元检测30回路支路绝缘电阻,测量精度为±0.3K欧姆
采用先进的霍尔漏电流传感器检测支路漏电流(小电流)的方式
提供传感器所需工作电源,无需外加电源
一个系统最多可扩展到8个绝缘检测单元,共240回路
工作电源可兼容AC110V,DC110V,AC220V,DC220V
电源模块特点>>>
内置监控,可实现单机或多机关联无监控系统运行
RS485接口,与电源监控连接,运行及控制参数实现四遥”
运行与控制参数可根据要求通过面板设定
N+1备份,高精度动态均流,无需任何调节
过流,过压,过温等多项警告模式及保护功能
多种输入输出接线方式,可实现带电插拔
单项或三相交流供电,使用灵活,方便!
订货需知>>>
请注明装置型号、规格或系统参数要求. 柜体外型尺寸、颜色要求. 装置的额定 电压、蓄电池数量、容量 及型号. 直流馈电回路数及最大负荷电流.接线方案及所需设备数量和交货期
