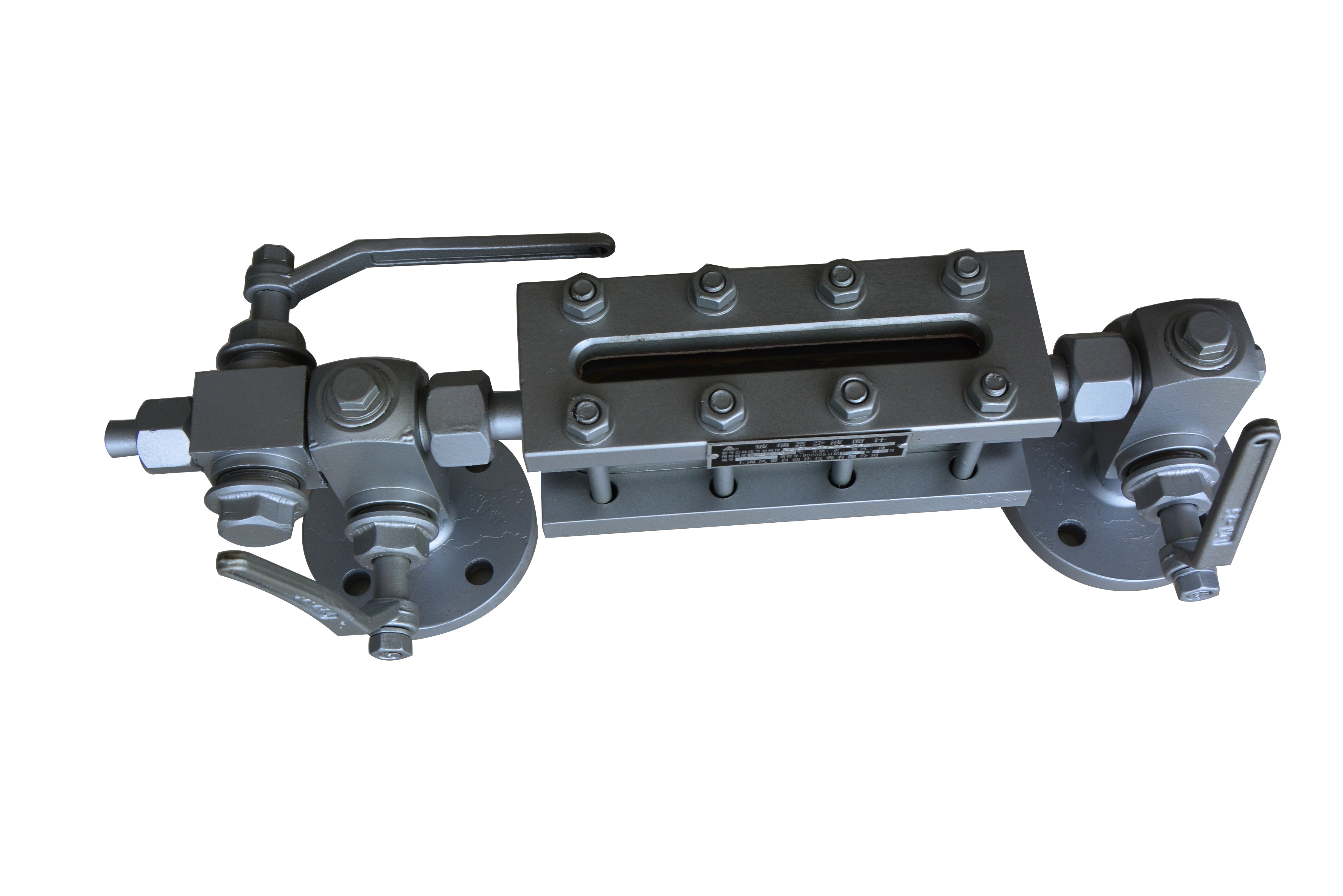

X49H平板锅炉水位计用途：
平板水位计（又称液面指示器），它适用于工业蒸汽锅炉和蒸汽机车锅炉及贮集器上作指示液、水位用。
主要技术参数：
|
型号 |
X49H DN25（mm） |
|
公称压力 |
1.6MPa |
2.5 MPa |
4.0 MPa |
|
试验压力 |
2.45 MPa |
3.8 MPa |
6.0 MPa |
|
保力时间 |
3Min |
3Min |
3Min |
|
介质温度 |
t≤205℃ |
t≤225℃ |
t≤250℃ |
|
安装中心距 |
300、350、440（mm） |
|
视屏高度 |
165~195（mm） |
|
观测距离 |
15m |
|
介质温度 |
t≤250℃ |
常见故障及处理方法：
|
常见故障部位 |
故障原因 |
处理方法 |
|
阀门连接部位泄漏 |
阀门同主体密封连接不良 |
透度旋紧螺帽或加密封石墨圈 |
|
旋塞石墨衬套被磨损 |
旋紧螺母，无效应更换新衬套 |
|
主体密封面泄漏 |
密封压垫断裂或密封面有杂物 |
清除杂物，更换新压垫 |
|
坚固件未拧紧 |
适度调紧 |
|
显示色标 |
透光不清 |
因挂污，马上排污几次或刷洗要求关闭汽水阀门刷洗几次 |
按装棱镜（或玻璃板）时受压要均匀，螺纹拧紧要求交叉型式分几次旋紧（见下图），达到扭力20-39.4Nm为止。
使用与维护：
1、水位计使用时，应先预热20-30分钟，待玻璃板有一定温度后，方能打开两端阀门进水或其它介质。
2、在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。
3、更换玻璃板时，应清除密封面上的杂物及铁屑。
