JUT3-6 菲尼克斯ST6 替代弹簧类接线端子
| 厚/宽/高 | 刚性导线(mm) | 柔性导线(mm) | IEC | AWG:24-12 | 电流 | 电压 |
| 8.2/65.5/43.5 | 0.5-10 | 0.5-6 | 60947-7-1 | 24-8 | 57A | 800V |
一:JUT3-6弹簧类接线端子接线端子实用特征
端子具有通用安装脚能方便快速的安装在U型导轨NS35及G型导轨N32上;
封闭型的螺钉引导孔即方便螺丝刀操作,又可防止螺丝旋松后跌落机外;
电位分配可通过接入端子中央的中心联络件或插入锥型接线孔的边的边插联络件来实现;
绝缘外壳采用机械强度高、电气特性好、弹性极佳的进口工程料一矛酰胺(尼龙)66;
顶部二端采用白色标记采列,可实现统一标识。

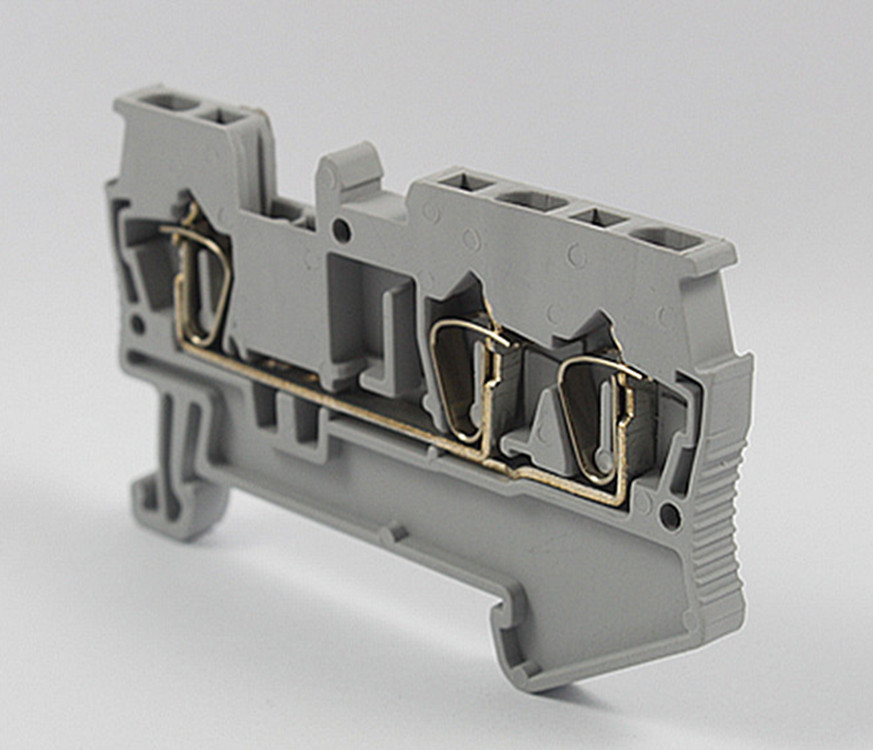

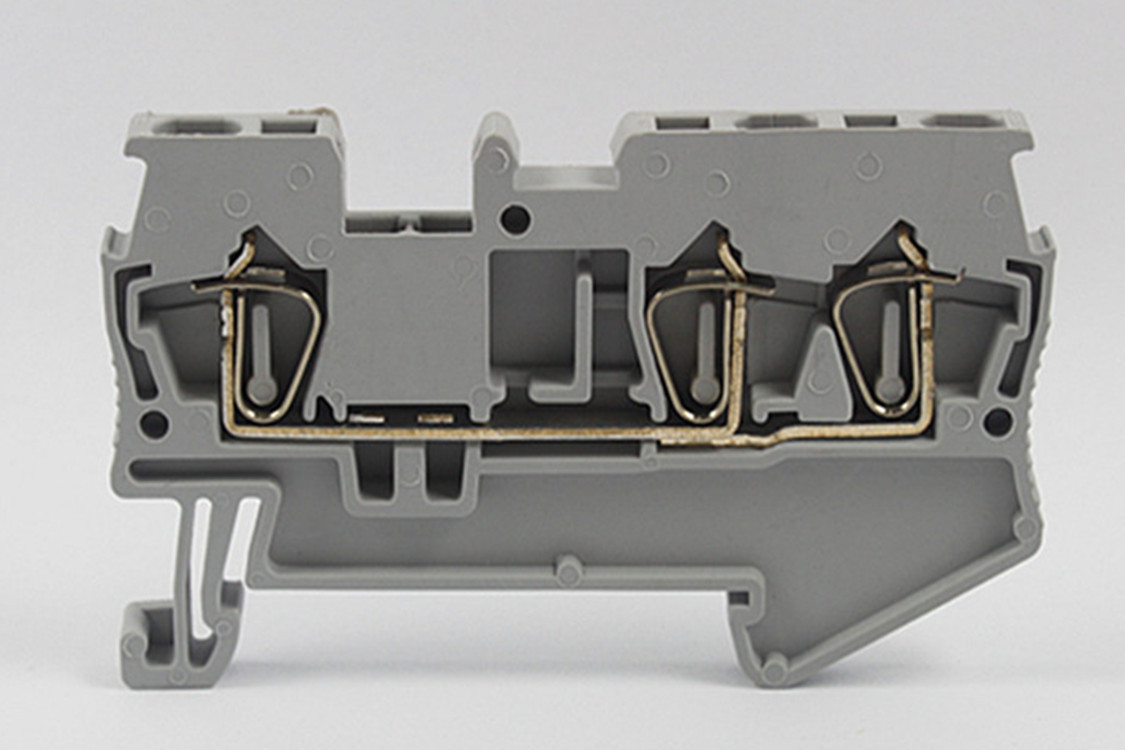

二:JUT3-6弹簧类接线端子图片如下


三:JUT3-6弹簧类接线端子产品简介
回拉式弹簧端子是从上面入线连接,导线的入口设在端子顶端,其优点:行线槽可靠近端子排安装,能充分利用电气柜的空间,提高了接线密度,同时提供了观察接线位的良好角度,方便接线。初次之外,回拉式弹簧端子还具有如下特征:清晰的标记系统:
最大的接线容量:
灵活插拔式桥接件系统
四:JUT3-6弹簧类接线端子产品详情
| 名称 | 型号 | 备注说明 |
| 端板 | G-JUT3-6 | 端子板 |
| 插拔式桥接件 | JFBS2-6/ JFBS3-6/ JFBS10-6 | 用于端子中央,实现横向桥接,齿背绝缘处可标示可分:2位,3位,4位 |
| 跨接连接件 | 可形成跳过某些端子需要位置的跨接 | |
| 分组隔板 | 分组隔板 | 用于端子间的视角及电气隔离 |
| 测试插头 | PAL4 | 形成测试连接 |
| 螺丝刀 | STF2-0.8*2.5 | 螺丝刀 |
| 操作工具 | STF-BW2-6 | 用于开启会拉式弹簧 |
| 扁平标记条 | ZBFM6 | 共10条,每条10位可堪入端子外侧标识槽进行标示 |
| 标记条 | ZB6 | 有横向和竖向两种,10位 |
| 终端固定件 | E/3 | 对端子排中间起固定作用。标记夹和标记条可卡在它上进行标示 |
