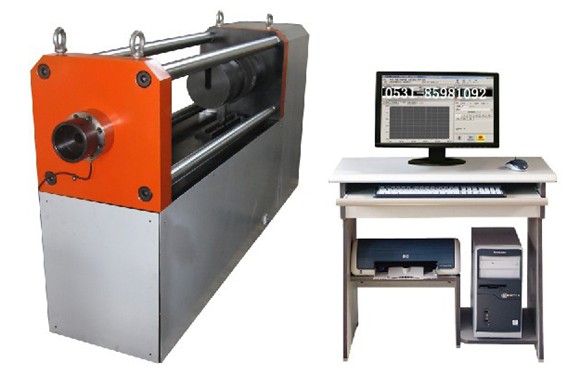

WD-LWG600型钢绞线松弛试验机

一、产品简介
本试验机在设计过程中，吸收了德国、意大利等著名松弛试验机制造公司的设计理念和结构特点，并依据相关国家标准研制而成的，专用于钢绞线、镀锌钢丝及螺纹钢筋等材料的松弛试验。
该机满足GB/T20065-2006《预应力混凝土用螺纹钢筋》，GB/T10120-1996《金属应力松弛试验方法》的要求。
试验机主机与辅具的设计借鉴了日本岛津的先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过精准控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁前进、后退，完成试样的松弛力学性能试验，无污染、噪音低，效率高，具有非常宽的调速范围和横梁移动距离。
试验机主机采用卧式结构，占地空间小，松弛试验要求的恒温和无震动的条件容易满足。该机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统，控制器作为控制系统核心，以WINDOWS为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。
二、技术参数
1.试验力
最大试验力:600kN ；有效测量范围:2%～100% FS；示值相对误差:±1%
2.试验速度
调速范围：0.001～25mm/min；示值误差: ±0.5%
3.主 机：试验空间：1200mm； 同轴度:15%以内
4.试样规格：Φ11.10；Φ12.70；Φ15.24mm(公称直径)
5.整机外形尺寸:1800x710x1500mm；
三、主要功能及特点：
主机：
1.主机采用卧式结构。
2.调速系统采用伺服电机和调速器，性能稳定可靠，具有过流、过压、过载等保护装置。
3.传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。
4.计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。
5.保护功能: 该机具有超载和机械限位两种保护方式,即超过最大负荷的2%-5%自动停机；在上升或下降时碰到机械限位自动停机。
6.批量试验可实现曲线的分层次显示，曲线自动跟随。
7.监测试验过程：对试验过程中的试验力、位移、曲线等多种参数可实现实时显示。
8.结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。
四、系统基本配置
1、试验机主机1台
1.1、伺服电机（浙江东能交流品牌）1套
1.2、伺服系统（浙江东能交流品牌）1套
1.3、高精度负荷传感器（蚌埠天光）     1只
1.4、松驰试验所需钳口要         1套
1.5  滚珠丝杆  （济南思达）       1副
2、光电编码器（长春亿舜）        1只
3、联想品牌计算机     1台
4、HP品牌激光打印机   1台
5、基于Windows操作系统的试验机控制软件 （济南思达专利自主研发）  1套
6、随机工具（提供安装、维修、操作所需的专用工具及清单）           1套
7、技术资料：包括：使用说明书、软件使用手册、合格证、装箱单
