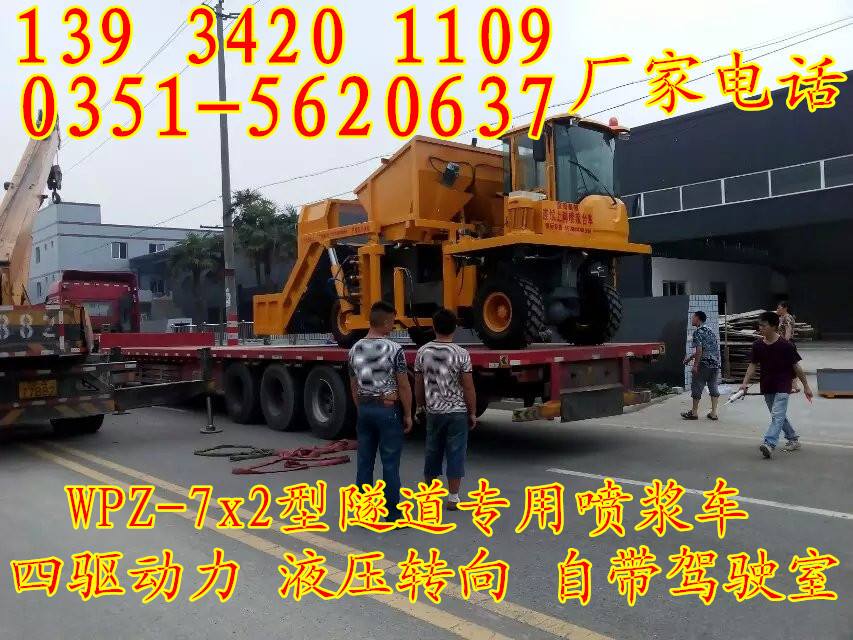

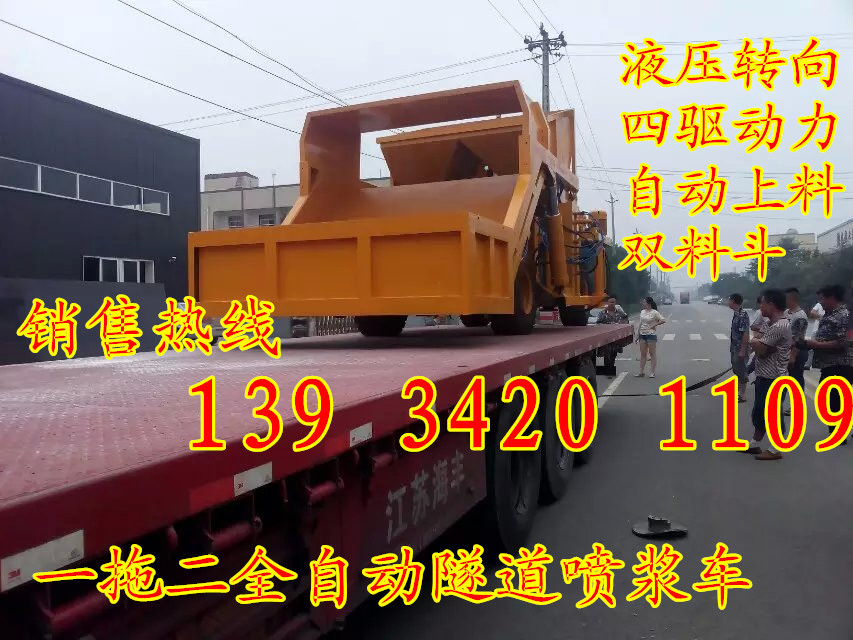

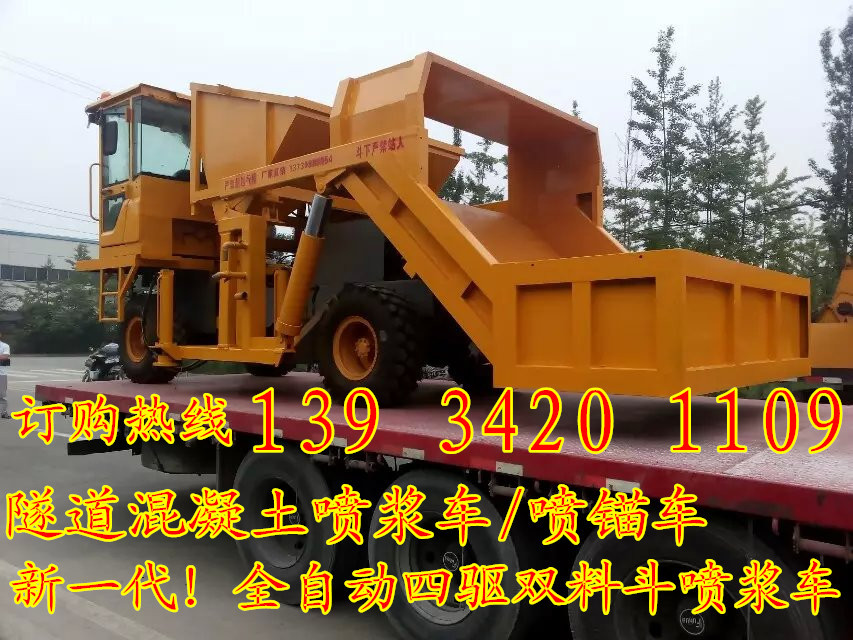

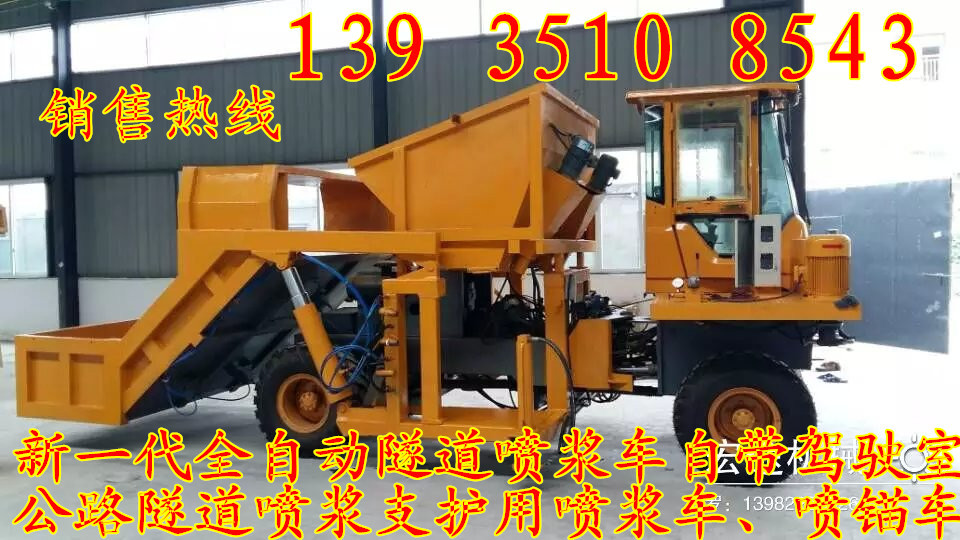

产品简介

    自动上料喷浆车适用于混凝土喷射施工作业,是具有自动上料功能的喷浆设备。该产品是在传统喷浆机基础上衍生出的新一代喷浆设备。该设备集料仓自动投料、自动加注速凝剂、自动行走各项功能于一体。一方面降低了施工人员数量及工作强度，另一方面有效降低了物料损耗，极大提高了喷浆作业经济效益。相较于传统的喷浆生产方式投入人员多,效率低,浪费严重、机器搬运、上料场地整平等缺陷,本厂的自动上料喷浆车具有技术、结构合理、操作简单、性能稳定、经久耐用等优点。 使用该设备从喷浆前准备到实施喷浆，具有所需工序衔接少、施工效率高、准备时间短、减少了上料工人、操作简单极大提高了工作效率。其自动上料功能，在避免拌合料浪费的同时，降低了工人的劳动强度。该设备适用于大型(公路、铁路)隧道、水电站、地下工程、边坡防护等喷射混凝土工程量巨大的作业环境。





自动上料喷浆车主要特点

1：高效率，低能耗

该设备自备大容量储料仓（1m³），皮带上料机同时还有一个可调节采用液压系统来控制机械上料上料斗，料仓的下料速度及下料连续性，比人工方式下料效率显著提升。从而降低喷浆机空转率，提高喷浆机效率。经测试，本产品比采用人工方式下料喷浆的效率提高了30%左右。由于喷浆效率的提高，完成同样工作量的喷浆时间同比减少，由此可减少喷浆机及施工工作面内辅助设备25%-35%耗电量。
2：省工，省料

省工：隧道工程施工是现有工程施工中最恶劣的环境之一，属于高危环境作业。本产品采用机械料仓自动投料，只需配备2-3名熟练工即可灵活操作设备完成喷浆作业，代替人工下料情况下需配备6-10名工人完成的工作量，从而省了大量的人力成本，减少高危环境作业人员，降低了安全风险。
省料：料斗出料口设有下料速度调节闸门，可根据喷浆速度调节下料速度，而不至于使拌合料撒漏到喷浆机下料筒外造成浪费。由于不再使用人工方式铁铲下料，有效避免了拌合料撒漏及扬尘浪费，同时改善了工作环境降低了工作强度。

3：降低污染

料斗自动下料过程是料斗出料口直接对准喷浆机下料筒下料，拌合料无人工上扬过程，避免了上扬过程中产生的大量拌合料浪费以及粉尘污染。本产品改变了原喷浆机回气结构，彻底消除了回气灰尘。

4：操作简单，转场灵活

本产品采用自动化系统控制，操作开关按钮集成在一块面板上，简单易懂经过基本培训即可熟练操作。本产品采用自带动力轮式行走，高速为每小时5公里，低速为每小时2.5公里，转向灵活，在工作面施工进退自如，改变了过去用铲车提吊的麻烦与耗时。本机所配动力底盘采用大众化配件，修理方便。

第二章   安全操作规程

自动上料喷浆车的运输转场、驾驶操作必须严格按照安全操作规程进行，凡是有违章操作的行为，所造成安全事故的一切后果概与本公司无关，造成设备故障或损毁的，本公司自此起不承担任何三包义务。

一、操作人员资质要求

1、自动上料喷浆车必须由经过严格培训的专业人员驾驶、操作；非专业人员严禁驾驶、操作本设备。

2、操作人员必须具备1年以上驾驶拖拉机、农用车的经验，并持有相关执照。

3、喷浆工须选用经验丰富的熟练工人，并在安全范围之外进行喷浆作业。

二、运输转场要求

1、采用各类车辆进行运输时，必须选用具备相关运输资质的车辆，不得违章运输。

2、运输时必须对产品进行必要的捆扎、固定，避免运输时发生意外。

3、只能在吊装挂钩、吊孔、结构梁上进行捆扎、固定，严禁在油缸、轮胎、前后桥、轮毂等部位进行固定。

4、运输时自动上料喷浆车内严禁乘坐人员。

5、装车、卸车时必须选用专业起重设备。

6、转场时除驾驶员外，不得搭乘其他人员。并配备指挥人员在安全范围之外进行指挥。

7、转场前必须清空料仓及速凝剂料斗，并将料仓归位，置于料仓架之上。

8、料仓举升油缸未完全收回之前，严禁移动自动上料喷浆车。

9、转场之前必须脱离外接电源、气源。

三、安全操作要求

1、启动设备之前进行认真检查，确保无电线裸露、老化、漏电、短路等情况，排除安全隐患。

2、检查液压油、刹车油、机油等各种油料是否足量，有无泄漏。

3、检查灯管、警示标志是否正常，确保设备接地装置正常，刹车装置工作正常，方能启动设备。

4、启动设备后检查各种仪表显示有无异常，若有异常及时排除故障后方能使用。

5、启动设备前其他人员必须退至安全范围。严禁在设备旁逗留、攀爬、站立。

6、严禁超载、超限、超时使用设备。

7、加注油料之时，设备必须处于停止工作的状态，并远离火源。

8、料斗下严禁站人。

9、设备工作时若有异响，必须立即停机检查，排除异响后方能继续工作。

10、维修时必须断电停机，若维修时须抬升料仓，料仓必须进行支撑固定，严禁仅有油缸支撑料斗时进入料仓下方进行维修作业。

11、及时检查更换零配件，严禁设备带病工作。

四、人身安全要求

1、严禁损毁、污损设备安全防护装置及安全警示标志。

2、严禁设备运转时用肢体或工具触碰运转装置。

3、严禁断开电源之前，触碰电线接头、接线端、接线柱等。

4、随时检查外接电线有无损坏、裸露等情况。

5、严禁非专业人员对设备进行拆卸，改装。

6、运输、移动、运转设备时非操作人员应远离设备3米之外。

7、操作人员必须佩带安全防护装备后，方能操作设备。

8、禁止随意抛洒、倾倒废弃油料等。



第三章    产品技术参数

系统	指标	单位	理论参数
外形尺寸	整机长度	mm	7260
	整机宽度	mm	2300
	整机高度	mm	2750
	前后轴距	mm	2980
	前轮轮距	mm	1400
	后轮轮距	mm	1400
	料斗卸料高度	mm	600
车体系统	整机重量	kg	6460
	柴油机功率	kw	68
	主电机功率	kw	15
	驱动形式	全液压	四驱
	行驶速度	km/h	≤30
	爬坡能力	°	≤15
	转弯半径	mm	≥5000
	离地间隙	mm	250
	主料仓容积	m³	2
	配料斗容量	kg	3
喷浆系统	喷浆量	m³/h	14
	输送距离（水平）	m	≤200
	输送高度（垂直）	m	≤20
	过料粒径	mm	≤20
	工作风压	Mpa	0.2-0.4
	最大耗风量	m³/min	2×（8-10m³）
	电机功率	kw	2×7.5
液压系统	工作压力	Mpa	16
	系统流量	L/min	40
	油箱容积	L	120
