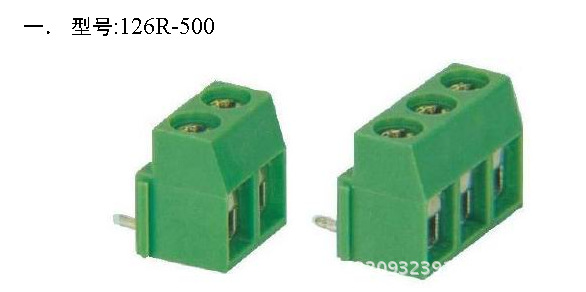

一.技术参数:
间距： 5.0mm
电气参数: 300V 10A
接线规格: 26~14AWG
接触电阻:≤20mΩ
进线方式： 与ＰＣＢ板平行
工频耐电压: AC2500V, 1分钟
绝缘阻抗: DC1000V 1000 MΩ
瞬间焊接温度: 260℃.５秒
二.工作环境:
工作温度: -30℃~+105℃
污染等级: III

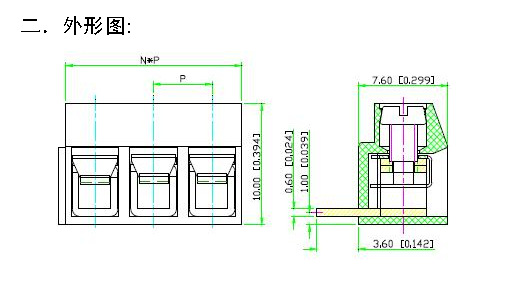

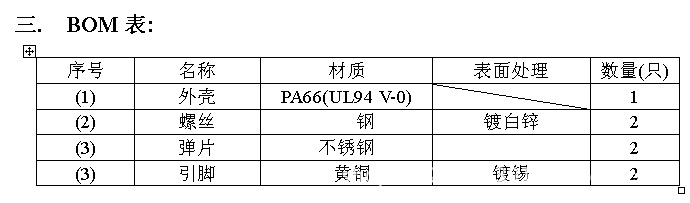

三. 使用材料:
塑胶: PA66(U94-V0)
五金: 黄铜
适用标准:
JIS C28-1995 JIS-C-0092
IEC998-1 IEC512
IEC947-1 UL 1059
CSA22.2 158-1987 UL 486E
GB 6458-86 GB 6461-86
四.性能测试:
序号 | 项目 | 条件 | 要求 |
1 | 温升试验UL1059-2001 Clause 11 | 额定适用电线: 1.5mm2(16AWG) 试验电流:5A | 温升≤30℃ |
2 | 绝缘阻抗试验 IEC 512-2:1994:试验3a | 测试部位:A、充电部位互间;B、充电部位与接地间.试验电压DC500±50V | ≥1000MΩ |
3 | 工频耐压试验 UL 1059 Clause 11 | 测试部位:A、充电部位互间;B、充电部位与接地间.试验电压AC2500V | 无绝缘击穿或闪络 |
4 | 冲击耐压试验UL1059-2001 Clause 12 | 测试部位:A充电部位相互间;B充电部位与接地间.试验电压AC3500V(1.2/50μs),正负极各3次 | 无绝缘击穿或闪络 |
5 | 接触电阻IEC 512-2 | 用小于0.2V的电压分别测各接线孔与引脚间的接触电阻 | 测试值≤20 mΩ |
6 | 拔出测试UL186E-2000:Clause14 | 根据不同的线规,使用不同的拔出力,但都保持1分钟 | 无脱出或损伤 |
7 | 可靠性测试UL186E-2000:Clause 12 | 适用电线:14AWG和26试验装置:衬套孔径Ф9.5mm,高度279±13mm,挂重0.45Kg.转速10±2每分钟,135次;结束后,继续施加30N拉力,保持1分钟. | 无变形破损等有害的机械故障 |
8 | 加速老化测试CSA C22.2 No.158-7987Clause6.7 | 被测样品放置于恒温的测试设备烤箱内 测试温度为105±1℃,放置七天. | 塑胶外壳不应有明显的水泡变形,熔化等缺陷. |
9 | 盐雾试验 ＧＢ６４５８－８６ ＧＢ６４１６－８６ | 盐溶液采用氯化钠和蒸馏水配置：浓度:５±０.１％, 压缩空气: 1.4kg/cm2 时间: 16h | 产品不能有腐蚀现象 |
五.工艺使用:
剥线长度: 7.5-8.5mm
适合焊接方式:
波峰焊接:260℃/5s、2次共10s
手工焊接:手工烙铁焊接350℃/10
用连接方式如下:
'
