【KRA390接线端子 PCB板针距5MM连接器线路板压线器390】价格_厂家

品牌

博达

型号

390

类型

端子

接口类型

1394

支持卡数

多合一

读卡类型

mini SD

外形结构

其他

制作工艺

注塑

特性

耐温

工作频率

2000MHz

接触体材质

铜

绝缘体材质

尼龙

芯数

2-24

针数

2-24

线长

7-9

加工定制

是

间距

5MM

定额

300V/10A

极数

2-24

颜色

蓝色，黑色

'

一．型号:390-5.0

390

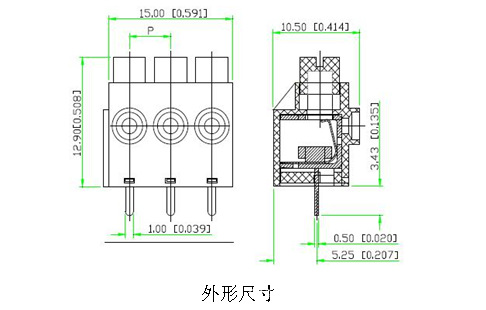

二．外形图:

undefined

外形尺寸
三.BOM表:
序号名称物料编号材质表面处理数量(只)
(1) 外壳 010-3900-00 PA66(UL94 V-0) 1
(2) 按钮 010-3901-00 PA66(UL94 V-0) N
(3) 端盖 010-3902-00 PA66(UL94 V-0) 1
(4) 引脚 050-3901-00 磷铜镀亮锡 N
(5) 压片 060-3902-01 301不锈钢 N

四．技术参数:
中心距: 5.00mm
长度计算: L=N×5.0 (N为位数)
额定线规: 24-18AWG
电气参数: 300V 10A
工频耐电压: AC2500V,1分钟
脉冲耐电压: 2000V 1.2/50us,正负极各3次
绝缘阻抗: DC500V 500MΩ
五．工作环境:
工作温度: -40℃～+105℃
污染等级:Ⅲ
六．适用标准:
IEC 998-1 IEC 999
IEC 947-1 UL 1059
CSA22.2 158-1987 UL 486E
七．工艺使用:
剥线长度：8-9mm
适合焊接方式：
波峰焊接：250℃/5s、2次共10s
手工焊接：手工烙铁焊接350℃/10s
用连接方式如下:
