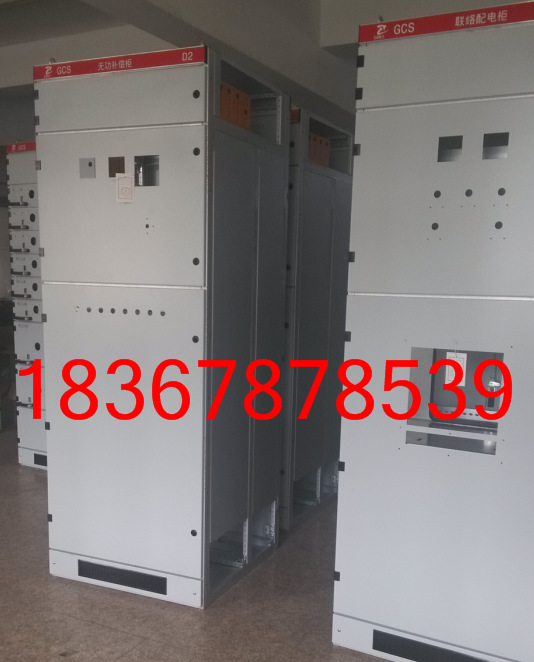

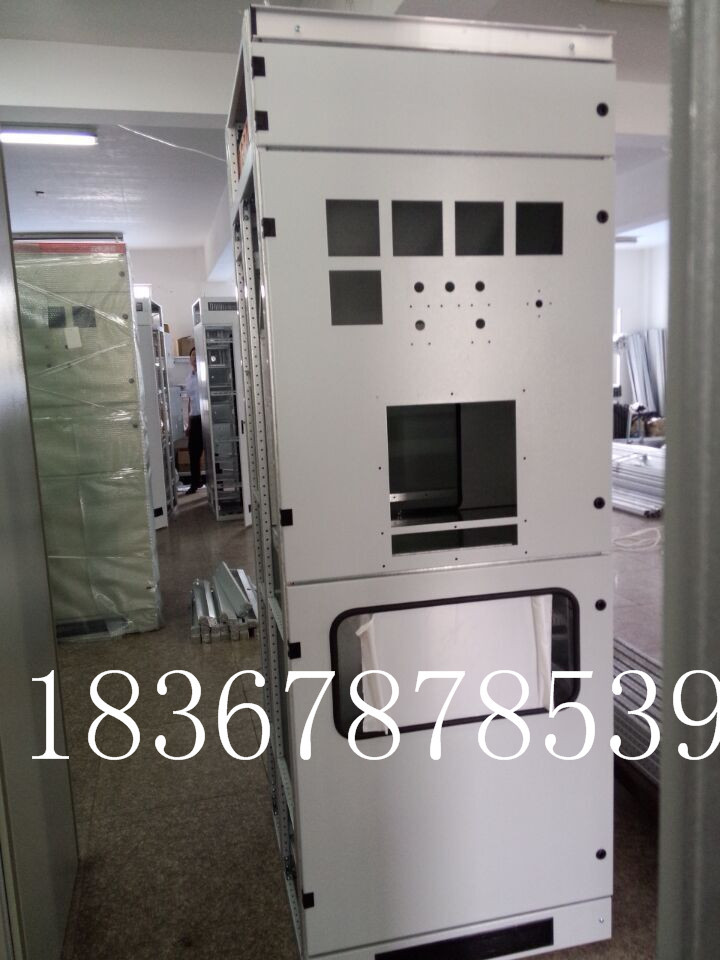

GCS经济型柜体基本结构由KB型材(也可采用KS型材)组装而成，标准模数E=20mm，柜体经酸洗磷化后静电喷涂。内部隔板、抽屉镀锌钝化处理。其隔离室分为功能单元室、母线室和电缆室。各室的作用相对独立。垂直通道及一二次接插件均改为GCK柜的形式，水平母线放置柜顶，顶盖可开启，采用后出线方式。在保持原有工作性能及外观的同时，实现安全可靠，安装、检测、维修便捷并降低生产成本。柜体防护等级IP3X-4X。

　　抽屉类型

　　抽屉层高为160mm时分为160/2、160、240、320、400、480等模数单元尺寸系列，抽屉安装单元有效高1760mm。抽屉层高的模数为200mm时分为200/2、200、400、600等模数单元尺寸系列，抽屉安装单元有效高度1800mm。单元回路额定电流600A及以下其中1/2单元抽屉最大电流可达到100A。相同功能单元抽屉具有良好的互换性。抽屉进出线根据电流大小采用不同规格的接插件。1/2单元抽屉与电缆室的转接采用DFZJD型1/2分路转接单元。抽屉单元设有机械联锁装置，抽屉单元有足够数量的二次接插件

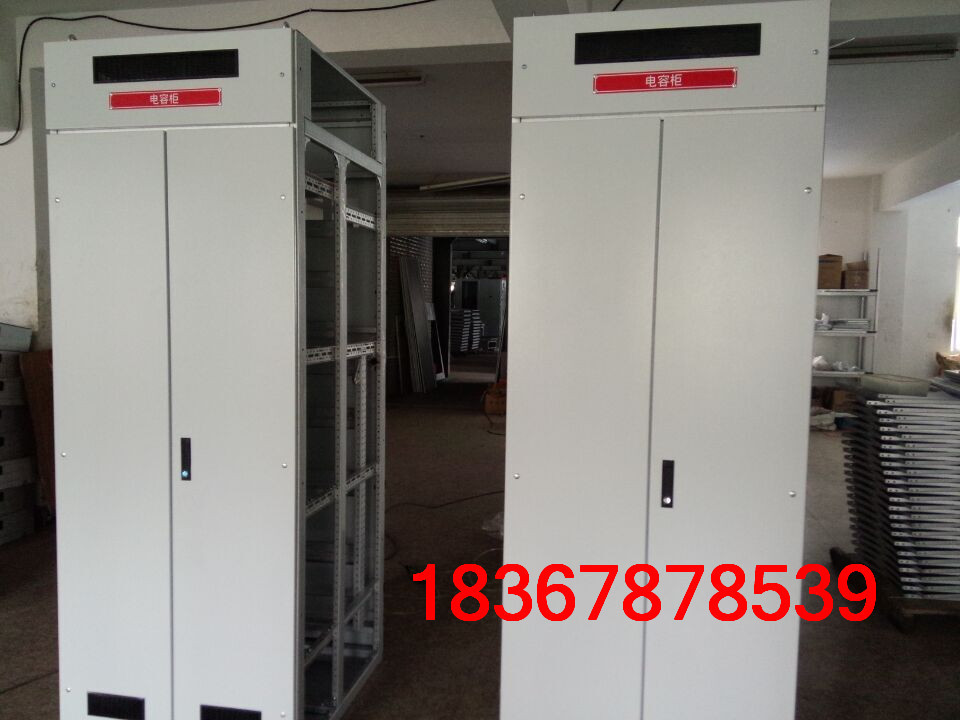

浙江华柜GCS柜体 GCS电容柜尺寸的详细描述：

公司经过多年的运行发展，已形成了自有的产品营销方式，生产的GCS配电柜外壳主要是以直销的方式销售，产品种类齐全，主打GCS型号，选择我们的产品，你可通过银行转账等方式付款，我们会在3-7天内将产品为您发货。

GCS配电柜外壳是一款等级为优级的电子电工类产品，为浙江华柜主营产品之一，是通过厂家直销的方式进行销售，主要销往安徽;北京;贵州;广东;江西;内蒙古;山西;青海。

浙江华柜成套柜架有限公司销售的GCS配电柜外壳质量秉承了一贯以来的可靠性和稳定性，我们拥有专业的技术支援，为需求群体提供全方位的售后服务。能够得到客户给予的支持和关爱，是我们的荣誉，也是我们发展的动力。浙江华柜愿与广大新老客户一同携手共创美好的明天!

◆概述

GCS经济型抽出式低压开关柜，是我公司为满足广大客户的需求而推出的GCS型派生产品，自投放市场以来，深得广大客户的欢迎。

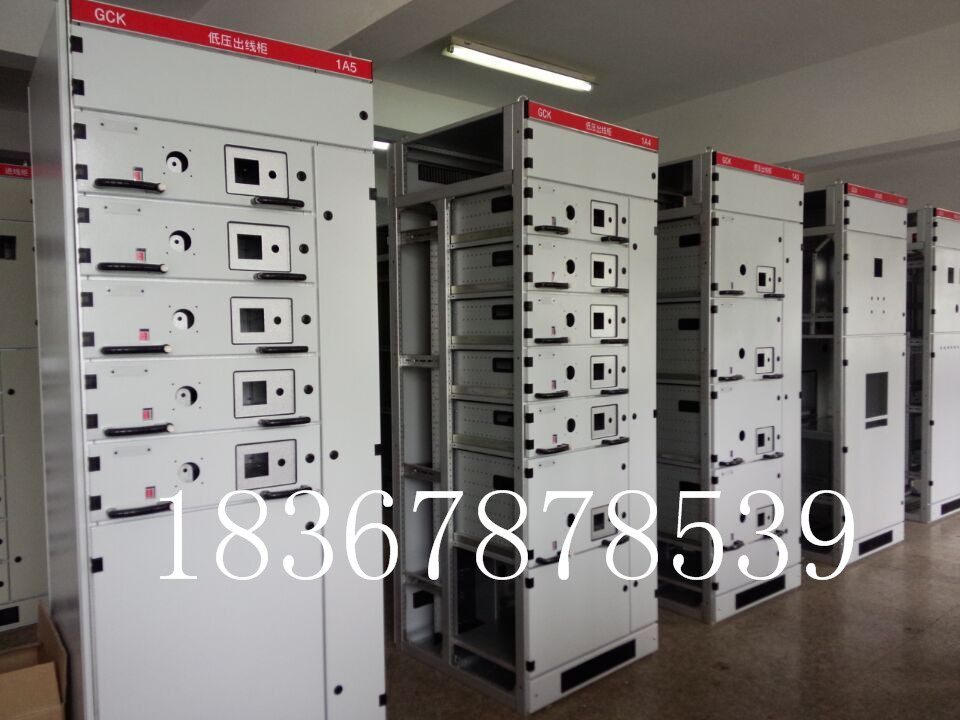

该GCS型抽出式低压开关柜，结构特点分别吸取GCS与GCK型抽出式低压开关柜的长处，主框架为KS(20mm模数)或KB(25mm模数)型钢，材质为冷轧钢板，也可按需方要求采用敷铝锌板。外形尺寸与GCK型低压柜相同，设置后开门。

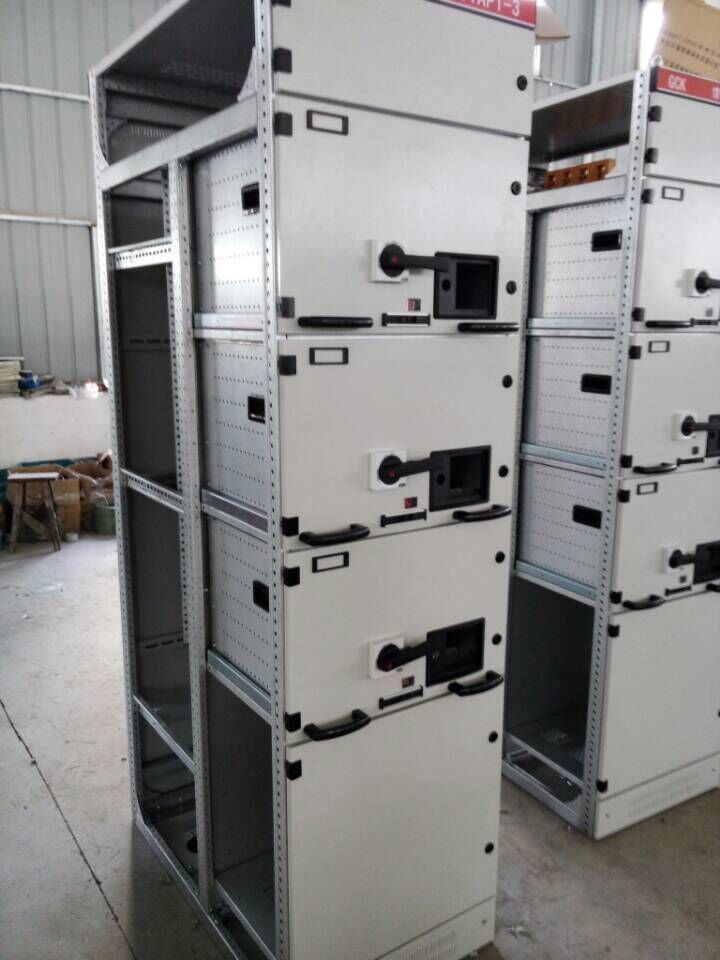

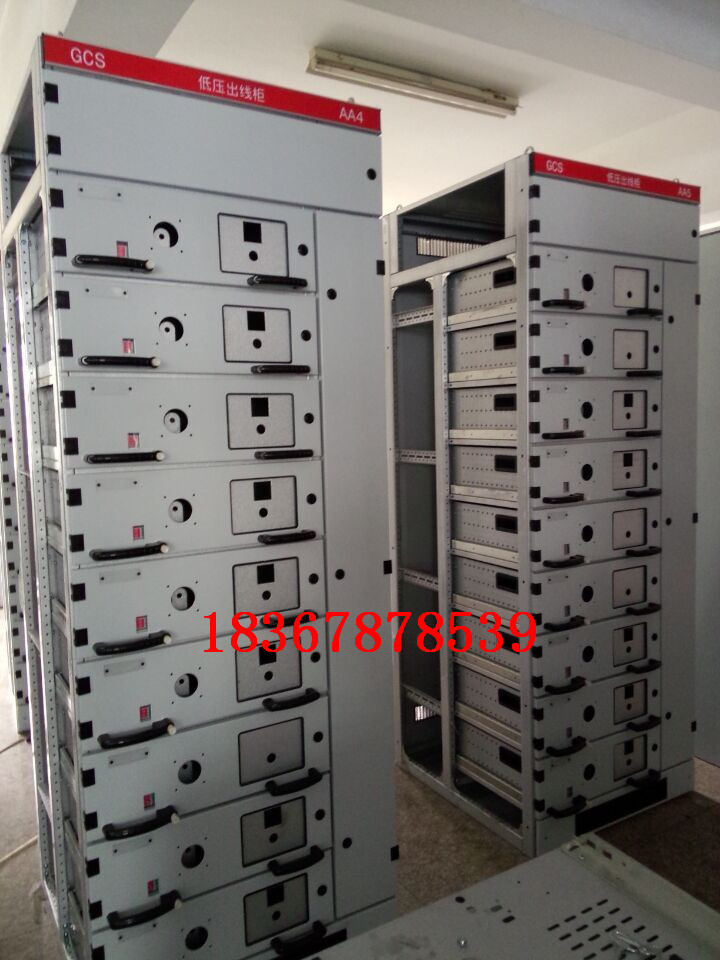

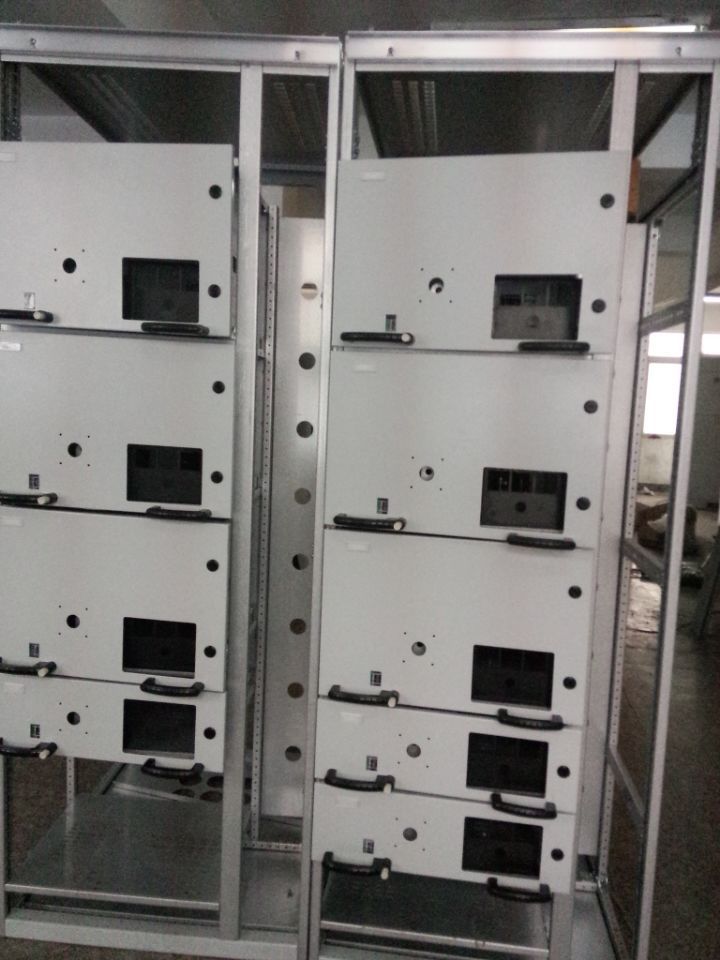

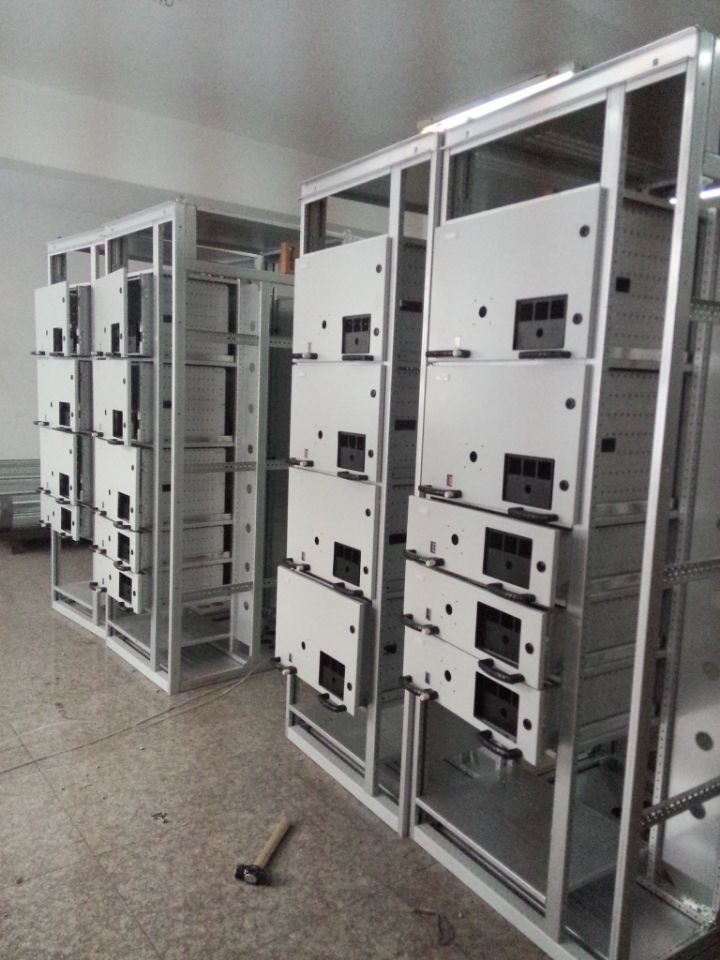

抽屉柜结构，抽屉部分，柜内安装部分空间高度为1800mm。抽屉面板及抽屉推进操作机构为GCS型，抽屉内后半部分为GCK型结构，输入输出设置一次接插件。抽屉规格有五种，1单元抽屉高度为200mm。柜内最多可安装1/2单元抽屉18只，1单元抽屉9只。按此规律对抽屉进行安装组合。

抽屉内最大允许电流为400A。

抽屉柜内为矩形垂直铜排，允许运行电流为1000A，根据用户需求可扩展到1500A。水平排置于柜顶部。

用户另有要求，抽屉柜内安装抽屉空间高度可为1760mm。1单元抽屉高度为160mm，抽屉安装组合同GCS型。
