一、概述
IH-YDGLA-A型移动光缆盘(又名移动绕线盘、移动绞线盘,便携式放线车),主要用于电视转播车上,可绕制光纤、信号线、电源线等线缆;该线缆盘采用20的方钢做骨架铝合金做轮盘轻质、耐用;表面喷塑处理,使用方便。
二、系统构造
产品主要由绕线轮组件、线盘骨架、绕线手柄、提手、轴承座等部分组成。
三、功能特点
1、手动收放线:顺时针或逆时针旋动绕线手柄可来收、放线的功能。
2、旋转轴上配有轴承套,能轻松的绕动手柄实现收放线。
3、移动方便:配有提手,方便移动。
4、配有可取式绕柄,绕柄强度好经久耐用。
5、配有付盘使用方便,铝合金做轮盘牢固、耐用。
6、左右可采用一个轴承座支撑线轮组件,更能承重,长期使用永不变形。
四、主要技术指标
1、绕线盘外形尺寸:370长×410宽×440高mm(放下推手时),线盘尺寸;350mm主盘盘径,200mm盘宽,80mm绕线深度;
2、绕线规格:能绕线粗约φ7.0mm线材200M,φ5.0mm线材400M,φ3.0mm线材1000M、净重:约9kg;
如该款不能满足客户要求,欢迎各位朋友提出要求定做
金属铠装室内软光缆―Ø3.0 mm双芯规格书
金属铠装室内软光缆,是在光纤外面加一根微小的不锈钢软管作保护。与传统光缆相比,该光缆具有高抗压强度、抗拉强度高、防鼠咬、直径小、柔软易弯曲等特点,可使用于各种恶劣环境;该光缆可与标准3.0MM光纤连接器相匹配,用其加工成的铠装光纤跳线可象电缆
线一般轻松使用。

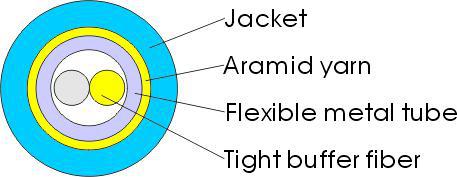

金属铠装室内软光缆结构示意图


规格说明:
紧包光纤:0.6mm紧包光纤*2
光纤颜色: 单模为:白色/黄色,多模为:蓝色/桔色
一般衰减: 单模: 1310 nm≤0.35dB/km;1550 nm≤0.25dB/km
多模: 850 nm≤3.0dB/km;1300 nm≤1.0dB/km
不锈钢软管:
材质:SUS204
外径(D):1.75±0.05mm
内径(d): 1.25±0.05mm
钢带宽度(W):0.90±0.05 mm
钢带厚度(t):0.22±0.02 mm
间隙(p):0.25±0.10 mm
抗压强度:≥150KGf/100MM
芳纶:
规格: 1000dtex
数量: 钢管外4股
抗拉强度:长期 200N
短期 400N
塑胶护套:
材质: 阻燃PVC、低烟无卤LSZH护套、室内室外用高耐磨性PU护套(热塑性聚氨酯)或高阻燃OFNP
标准颜色:单模为蓝色, 多模为灰色,也可根据客户要求定制颜色
壁厚:0.40±0.05mm
外径:3.00±0.10mm
产品特点:
符合Telcordia GR-326-CORE标准
低插入损耗,高回波衰减,高稳定性
重复插拔特性好,互换性好
采用标准塑料零部件
推拉式结构,安装取卸快速,高密度对接
陶瓷插芯,PC,UPC和APC研磨
光缆可提供普通PVC,OFNP,NFNR(阻燃)LSZH(低烟无卤)TPU(高强度耐磨)
插拔次数:大于1000次
UPC规格:
|
类型 |
单模(最大值) |
多模(最大值) |
|
插入损耗 |
≤0.3dB |
≤0.3dB |
|
回波损耗 |
≥50dB |
≥35dB |
|
工作温度 |
-40℃∽+80℃ |
-40℃∽+80℃ |
APC规格:
|
类型 |
单模(最大值) |
|
插入损耗 |
≤0.3dB |
|
回波损耗 |
≥60dB |
|
工作温度 |
-40℃∽+80℃ |
订货信息:
|
SC/UPC-SC/UPC-SM-SX-φ3.0-10M |
|
①连接头1# |
SC |
|
②端面研磨 |
PC、UPC、APC |
|
③连接头2# |
FC/SC/ST/LC/MU/MTRJ/MPO/D4/SMA |
|
④端面研磨 |
PC、UPC、APC |
|
⑤光纤类型 |
单模、多模 |
|
⑥光缆芯数 |
单芯,双芯,四芯,八芯 |
|
⑦光缆外径 |
子缆2.0mm,3.0mm |
|
⑧长度 |
L=1、2、3、4、5… M=Meter 客户自定义 |
