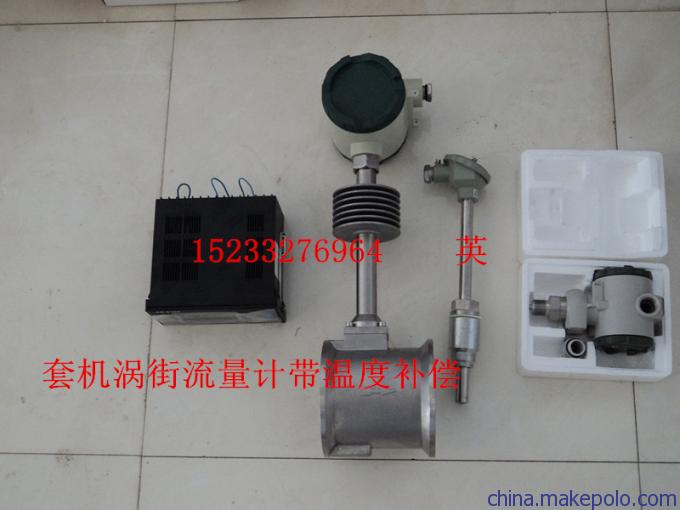

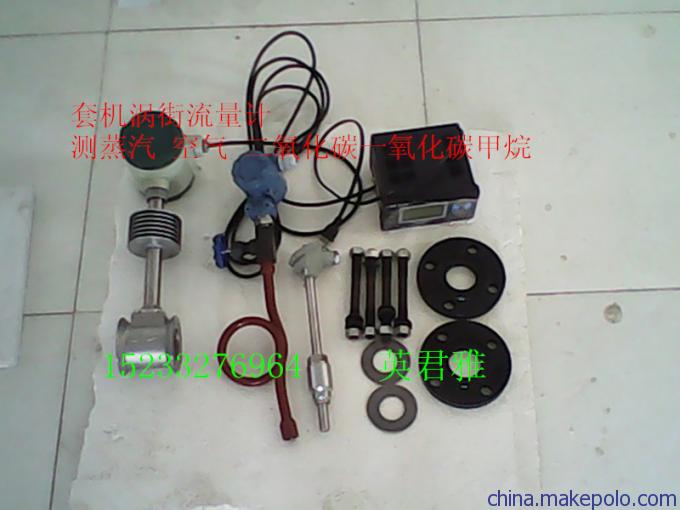

计量高温导热油-蒸汽-煤气涡街流量计DN125涡街流量计

河北厂家直接生产销售！产品质量保修一年，终身维护！！！

贝特涡街流量计多用于石油 化工 医药 冶金 食品 水利等行业！

可测介质：水 蒸汽 空气 二氧化碳 一氧化碳 甲烷 瓦斯 沼气 煤气 硫化氢 高温导热油  氨气 氯气等！

输出形式：脉冲输出 现场显示 4-20mA输出型

规格型号：DN15/20/25/32/40/50/65/80/100/125/150/200/250/300

产品的特点

 1、所有的涡街流量计产品都是基于下述的卡门涡街原理而研制的。

即：流体在管道中流经旋涡发生体（三角柱），会在其下游交替产生两列与流体的流速成比例关系的旋涡，只要检测出旋涡产生的频率就可计算出流过管道的流体的体积流量。

  2、本公司的涡街流量计是按日本国家标准JIS Z8766：2002《涡街流量计—流量测定方法》，并借鉴日本OVAL公司的产品技术进行设计和生产的。除具备普通涡街流量计的共同特点外，还具有下述突出的特点：

       （1）自DN20起以上各规格：均采用表体与三角柱一次铸造完成，减少了测量孔因焊接三角柱而产生的变形，提高涡街信号的稳定性。

     (2)自DN40起以上各规格均采用内置式结构，即将测量探头镶入三角柱内。国内只有少量的是大口径采用此结构，虽然增加了工艺难度，但却大大提高了产品的抗干扰能力。

    （3）涡街信号的转换采用数字信号处理技术（DSP）突破了传统的模拟方法处理涡街信号的局限性，提高了涡街信号的检测灵敏度，加强了涡街流量计的抗震性能。

（4）由于采用了上述结构和数字信号处理技术，使得流量计的量程大大扩宽。一般情况下可达1：10 ~1：20，主要表现在下限流速明显降低，通常为普通涡街流量计的 1/4—1/2.

功能：

   （1）本体：由测量管道与三角柱（漩涡发生体）组成，当被测流体在测量管道内流经三角柱时产生涡街。

   （2）传感器（又称检测杆或探头）：检测流体在管道内流经三角柱时所产生的涡街。

   （3）支撑杆：将本体与转换器连接起来，并起到保护传感器的作用。对高温型涡街流量计还具有散热功能。

   （4）转换器：是将从传感器产生的电荷变量转换为流量输出信号，包括脉冲信号4 -20mA模拟信号和数字信号等。

主要技术参数：

   1、规格（口径）：25、40、50、65、80、100、125、150、200

   2、测量介质：液体、气体、蒸汽（饱和蒸汽、过热蒸汽）、特殊型的可以测量耐腐蚀性介质。

   3、精度（准确度、度）：1级

      误差为：显示量的±1％以内或满量程的±1％以内。

注意：模拟输出的场合要加上满量程的±0．1％。

   4、重复性：±0.2％以内。

   5、最高使用压力：因法兰规格不同而异，一般情况下为1.6MPa。特殊情况下2.5MPa-4.0MPa可根据测量介质的条件进行定制。

   6、使用温度范围：-10 ℃～+350 ℃。（-10℃～+ 150℃低温、 -1O℃ ～+250℃中温、+250℃ ～+350℃ 高温）

   7、供电电源：根据用户需要分别为直流供电电压12V和24V，现场显示型采用3.6V锂电池供电。

   8、输出信号：4～20mA输出、0～5KHZ频率输出，涡街脉冲输出；

9、瞬时流量显示、累积总量显示、百分比显示、频率显示；

10、密度计算、温度、压力补偿计算；

11、.补偿计算公式在线检验；

  12、环境条件：温度-30℃ ～+60℃ 、湿度5％～90％。

  13、流量范围：在保证涡街流量计测量精度的前提下，其测量的流速范围为：液体0.35m/s~7m/s 、气体3.5m/s~55m/s。
