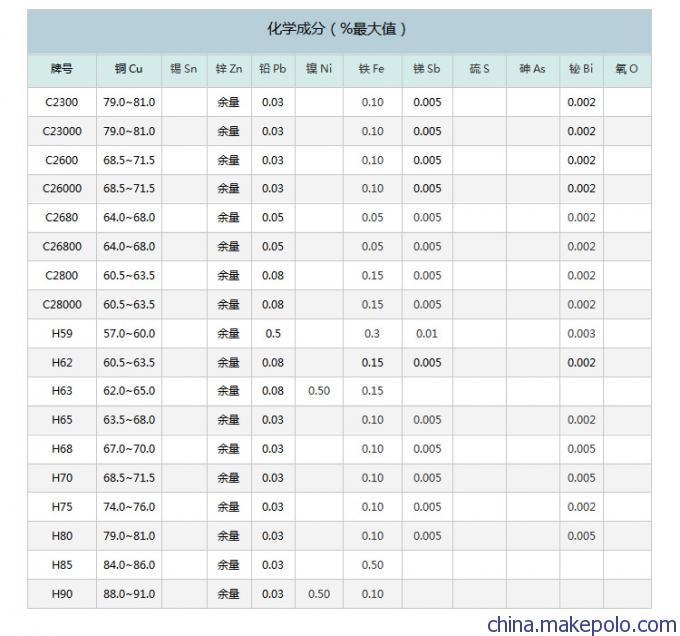

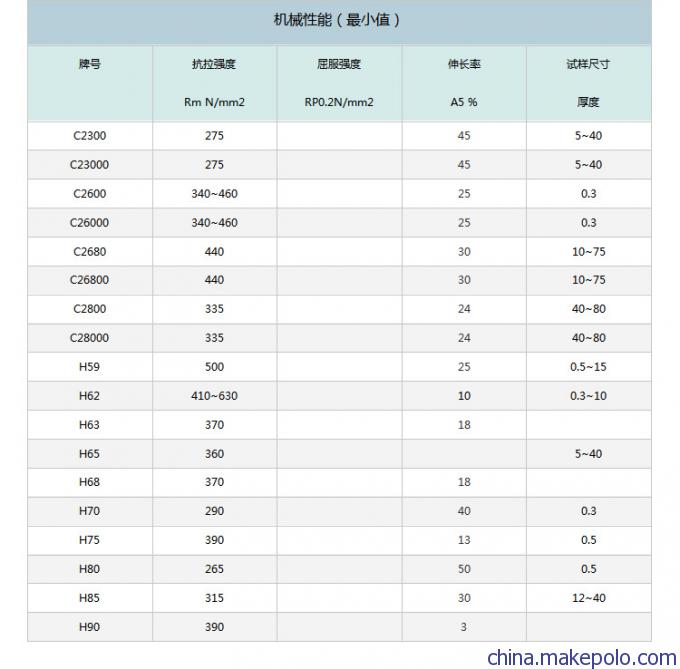

铅黄铜
 铅实际不溶于黄铜内，呈游离质点状态分布在晶界上。铅黄铜按其组织有α和（α+β）两种。α铅黄铜由于铅的有害作用较大，高温塑性很低，故只能进行冷变形或热挤压。（α+β）铅黄铜在高温下具有较好的塑性，可进行锻造。
锡黄铜
黄铜中加入锡，可明显提高合金的耐热性，特别是提高抗海水腐蚀的能力，故锡黄铜有“海军黄铜”之称。  欧美金属锡能溶入铜基固溶体中，起固溶强化作用。但是随着含锡量的增加，合金中会出现脆性的r相（CuZnSn化合物），不利于合金的塑性变形，故锡黄铜的含锡量一般在0.5%～1.5%范围内。  常用的锡黄铜有HSn70-1，HSn62-1，HSn60-1等。前者是α合金，具有较高的塑性，可进行冷、热压力加工。后两种牌号的合金具有（α+β）两相组织，并常出现少量的r相，室温塑性不高，只能在热态下变形。
锰黄铜
 锰在固态黄铜中有较大的溶解度。黄铜中加入1%～4%的锰，可显著提高合金的强度和耐蚀性，而不降低其塑性。  锰黄铜具有（α+β）组织，常用的有HMn58-2，冷、热态下的压力加工性能相当好。  铁黄铜：铁黄铜中，铁以富铁相的微粒析出，作为晶核而细化晶粒，并能阻止再结晶晶粒长大，从而提高合金的机械性能和工艺性能。铁黄铜中的铁含量通常在1.5%以下，其组织为（α+β），具有高的强度和韧性，高温下塑性很好，冷态下也可变形。常用的牌号为Hfe59-1-1。
铁黄铜
铁黄铜中，铁以富铁相的微粒析出，作为晶核而细化晶粒，并能阻止再结晶晶粒长大，从而提高合金的机械性能和工艺性能。铁黄铜中的铁含量通常在1.5%以下，其组织为（α+β），具有高的强度和韧性，高温下塑性很好，冷态下也可变形。常用的牌号为Hfe59-1-1。
镍黄铜
镍与铜能形成连续固溶体，显著扩大α相区。黄铜中加入镍可显著提高黄铜在大气和海水中的耐蚀性。镍还能提高黄铜的再结晶温度，促使形成更细的晶粒。  欧美HNi65-5镍黄铜具有单相的α组织，室温下具有很好的塑性，也可在热态下变形，但是对杂质铅的含量必须严格控制，否制会严重恶化合金的热加工性能。
紫铜
专业生产黄铜排，H65黄铜带，黄铜棒，H65黄铜板，紫铜带，T2紫铜板，紫铜棒，进口铍铜棒，白铜板厂家，紫铜：紫铜就是铜单质，因其颜色为紫红色而得名。各种性质见铜。紫铜就是工业纯铜，其熔点为1083℃，无同素异构转变，相对密度为8.9，为镁的五倍。比普通钢还重约15%。其具有玫瑰红色，表面形成氧化膜后呈紫色，故一般称为紫铜。它是含有一定氧的铜，因而又称含氧铜。普通紫铜(T1、T2、T3、T4)、无氧铜（TU1、TU2和高纯、真空无氧铜）、脱氧铜（TUP、TUMn）、添加少量合金元素的特种铜（砷铜、碲铜、银铜）四类。紫铜的电导率和热导率仅次于银，广泛用于制作导电、导热器材。T2紫铜带的化学成份:银+铜+银CuAg:≥99.9锡Sn :≤0.002锌Zn:≤0.005铅Pb:≤0.005镍Ni:≤0.005铁Fe:≤0.005铍Sb :≤0.002硫S :≤0.005砷As :≤0.002铋Bi:≤0.001 :氧O:≤0.06（杂质)注:≤0.1 Cu+Ag:≥99.95 P:≤0.001 Bi:≤0.001 Sb:≤0.002 As:≤0.002Fe:≤0.005 Ni:≤0.002 Pb:≤0.003 Sn:≤0.002 S:≤0.005 Zn:≤0.005 O:≤0.02 T1纯铜力学性能: T1纯铜抗拉强度：σb(MPa)≥295维氏硬度：（HV)≥80伸长率：3%紫铜精制而得的铜;纯度可达99.99%。材质：TU1，C1020，C10200 T2，C1100，加磷脱氧铜TP2，C1220，C12200。
磷青铜
磷铜（磷青铜）（锡青铜）（锡磷青铜）由青铜添加脱气剂磷P含量0.03~0.35%,锡含量5~8%.及其它微量元素如铁Fe,锌Zn等组成延展性,耐疲劳性均佳可用于电气及机械材料,可靠度高于一般铜合金制品.青铜原指铜锡合金﹐后除黄铜﹑白铜以外的铜合金均称青铜﹐并常在青铜名字前冠以第一主要添加元素的名。锡青铜的铸造性能﹑减摩性能好和机械性能好﹐适合於制造轴承﹑蜗轮﹑齿轮等。标准：GB/T 4423-1992 化学成份 铜Cu：余量 锡Sn：6.0～7.0 铅Pb：≤0.02  磷P：0.10～0.25 铝Al：≤0.002 铁Fe：≤0.05 硅Si：≤0.002 锑Sb：≤0.002 铋Bi：≤0.002 [1] 注：≤0.1(杂质)  QSN6.5-0.1磷铜力学性能 抗拉强度σb (MPa)：≥470 伸长率δ5 (％)：≥13 注：棒材的纵向室温拉伸力学性能  试样尺寸：直径或对边距离5～12  热处理规范  热加工温度750～770℃;退火温度600～650℃。磷青铜的弹性极限高﹐导电性好﹐适於制造精密弹簧和电接触元件﹐铍青铜还用来制造煤矿﹑油库等使用的无火花工具。
铍青铜
以铍为主要合金元素的铜合金，又称之为铍青铜。它是铜合金中性能最好的高级有弹性材料，有很高的强度、弹性、硬度、疲劳强度、弹性滞后小、耐蚀、耐磨、耐寒、高导电、无磁性、冲击不产生火花等一系列优良的物理、化学和力学性能。有加工铍青铜和铸造铍青铜之分。常用的铸造铍青铜有Cu-2Be-0.5Co-0.3Si, Cu-2.6Be-0.5Co-0.3Si, Cu-0.5Be-2.5Co等。加工铍青铜含铍量控制在2%以下，国产铍铜加入0.3%的镍，或加0.3%的钴。常用的加工铍青铜有：Cu-2Be-0.3Ni, Cu-1.9Be-0.3Ni-0.2Ti等。铍青铜是热处理强化合金。加工铍青铜主要用作各种高级有弹性元件，特别是要求良好的传导性能、耐腐蚀、耐磨、耐寒、无磁的各种元件，大量用作膜盒、膜片、波纹管、微型开关等。 参数：密度8.3g/cm 硬度≥36-42HRC，电导率≥18%IACS ，抗拉强度≥1000mPa，导热率≥105w/m.k20℃广泛应用于制造各类模具镶嵌件，替代钢材制作精度高，形状复杂的模具，焊接电极材料，压铸机，注塑机冲头，耐磨耐蚀工作等。铍铜带应用于微电机电刷，手机、电池、产品上，是国民经济建设不可缺少的重要工业材料。
锡青铜
锡为主要合金元素的青铜。含锡量一般在3～14%之间，主要用于制作弹性元件和耐磨零件。变形锡青铜的含锡量不超过8%，有时还添加磷、铅、锌等元素。磷是良好的脱氧剂，还能改善流动性和耐磨性。锡青铜中加铅可改善可切削性和耐磨性，加锌可改善铸造性能。这种合金具有较高的力学性能、减磨性能和耐蚀性，易切削加工，钎焊和焊接性能好，收缩系数小，无磁性。可用线材火焰喷涂和电弧喷涂制备青铜衬套、轴套、抗磁元件等涂层。尺寸规格有Ф1.6mm、Ф2.3mm。具有较高的强度、耐蚀性和优良的铸造性能，长期以来广泛应用于各工业部门中。牌号：QSn4-3，QSn4.4-2.5，QSn7-O.2，ZQSn10，ZQSn5-2-5，ZQSN6-6-3
铝青铜
含铝量一般不超过11.5%，有时还加入适量的铁、镍、锰等元素，
铝青铜以进一步改善性能。铝青铜可热处理强化，其强度比锡青铜高，抗高温氧化性也较好。
有较高的强度良好的耐磨性用于强度比较高的螺杆、螺帽、铜套、密封环等，和耐磨的零部件,最突出的特点就是其良好的耐磨性。
为含有铁、锰元素的铝青铜有高的强度和耐磨性，经淬火、回火后可提高硬度，有较好的高温耐蚀性和抗氧化性在大气、淡水和海水中抗蚀性很好，可切削性尚可，可焊接不易纤焊，热态下压力加工良好。牌号：QAl5，QAl7[C61000]，QAl9-2，QAl9-4，QAl9-5-1-1，QAl10-3-1.5，QAl10-4-4，QAl10-5-5，QAl11-6-6。
钨铜
钨和铜组成的合金，常用合金的含铜量为10%～50%。合金用粉末冶金 方法制取，具有很好的导电导热性，较好的高温强度和一定的塑性。在很高的温度下，如3000℃以上，合金中的铜被液化蒸发，大量吸收热量，降低材料表面温度。所以这类材料也称为金属发汗材料。钨铜合金有较广泛的用途，主要是用来制造抗电弧烧蚀的高压电器开关的触头和火箭喷管喉衬、尾舵等高温构件，也用作电加工的电极、高温模具以及其他要求导电导热性能和高温使用的场合。 钨铜合金综合了金属钨和铜的优点，其中钨熔点高(钨熔点为3410℃，铜的熔点1080℃)，密度大(钨密度为19.34g/cm，铜的密度为8.89/cm3)；铜导电导热性能优越，钨铜合金(成分一般范围为WCu7~WCu50)微观组织均匀、耐高温、强度高、耐电弧烧蚀、密度大；导电、导热性能适中，广泛应用于军用耐高温材料、高压开关用电工合金、电加工电极、微电子材料，做为零部件和元器件广泛应用于航天、航空、电子、电力、冶金、机械、体育器材等行业。[高温钨铜性能牌号铜含量钨骨架相对密度材料密度g/cm相对，密度抗拉强度MPa断裂韧性，MPa m室温，800℃WCu10 8～12% 77～82% 16.5~17.5 ≥97 ≥300 ≥150 15～18，WCu7 6～9% 82～86% 17~18 ≥97 ≥300 ≥150 13～15，钨铜  牌号铜Cu钨W杂质总和密度g/cm3(20℃)电导率%IACS溶化温度(℃)抗弯强度Mpa硬度，CuW70 28-32余量< 0.5 13.8-14 ≥ 42 ≥ 700 ≥ 667 ≥ 184铜钨合金综合铜和钨的优点，高强度/高比重/耐高温/耐电弧烧蚀/导电导热性能好/加工性能好，ANK钨铜合金采用高品质钨粉及无氧铜粉特殊规格跟材质需定白铜
白铜
是以镍为主要添加元素的铜基合金，呈银白色，有金属光泽，故名白铜。铜镍之间彼此可无限固溶，从而形成连续固溶体，即不论彼此的比例多少，而恒为α--单相合金。当把镍熔入红铜里D200，含量超过16％以上时，产生的合金色泽就变得相对近白如银，镍含量越高，颜色越白，但是，毕竟与铜融合，只要镍含量比例不超过70%，肉眼都会看到铜的黄色。何况通常白铜中镍的含量一般为25%。白铜是铜镍合金的雅称，密度在铜和镍之间8.9--8.88，镍白铜(有叫洋白铜)，用途：晶体振荡元件外壳，晶体壳体，电位器用滑动片，医疗机械，建筑材料等。
