本规范依据IEC60800《额定电压300/500V生活设施加热和防结冰用加热电缆》编制。
一、适用范围
本规范适用于常州神辉电工材料有限公司交联聚乙烯绝缘,铝带屏蔽,防腐聚氯乙烯护套18/M双导单加热丝注塑接头地暖产品。

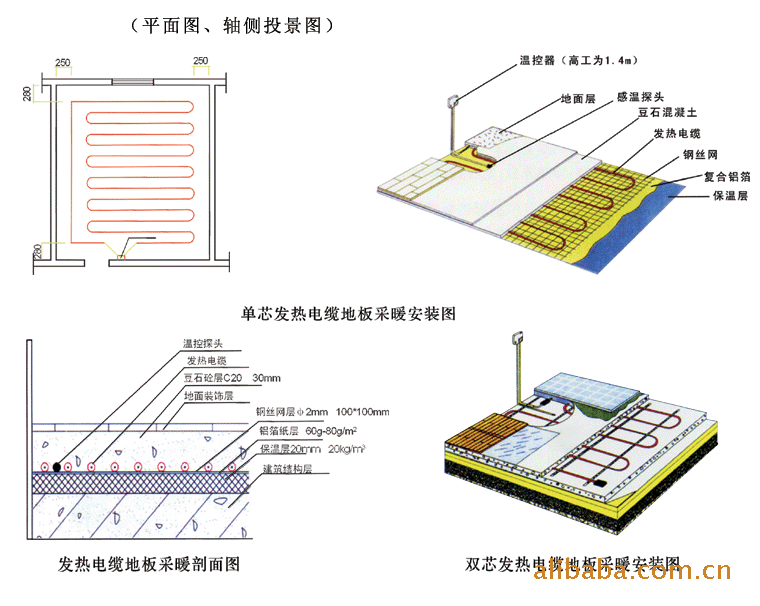

二、加热电缆结构图
三、技术要求
1、预接头加热电缆
A、加热电缆结构
1)一根加热线,一根铜线,线材规格根据所需长度及功率(电阻+10%/-5%)
2)交联聚乙烯绝缘
3)镀锡铜丝屏蔽
4)外护套印黑色字符及米数标志.颜色RAL4006紫色
5)长度见下表1
B、电源线
符合GB5023/IEC60227的BVVB 3G1.0mm2(120m及以下),3G1.5mm2(140m至220m),电线长度为2.5m
C、加热线与电线用压接型端子连接,并用热收缩管绝缘,接头注塑成型,外层用热收缩管收缩.
2、安装说明书:DNINST001 REV0或最新版本
3、产品标签:应包含电压、功率、产品描述等信息
4、温控仪:等定
5、使用及安装条件
供电电压：220Vac, 50HZ
标称功率：18W/m
认证:CE VDE
最底安装温度： +5℃
最小弯曲半径： 40mm
神辉代码及型号/功率,见下表1
神辉代码 | 型号 | P功率 | R总电阻 @20oC +10/-5% | L总长度 |
W | Ω | m | ||
SHDN00041 | SHDN-18-SS-10M | 180 | 268.9 | 10 |
SHDN00042 | SHDN-18-SS-15M | 270 | 179.3 | 15 |
SHDN00043 | SHDN-18-SS-20M | 360 | 134.4 | 20 |
SHDN00044 | SHDN-18-SS-25M | 450 | 107.6 | 25 |
SHDN00045 | SHDN-18-SS-30M | 540 | 89.6 | 30 |
SHDN00046 | SHDN-18-SS-35M | 630 | 76.8 | 35 |
SHDN00047 | SHDN-18-SS-40M | 720 | 67.2 | 40 |
SHDN00048 | SHDN-18-SS-45M | 810 | 59.8 | 45 |
SHDN00049 | SHDN-18-SS-50M | 900 | 53.8 | 50 |
SHDN00050 | SHDN-18-SS-60M | 1080 | 44.8 | 60 |
SHDN00051 | SHDN-18-SS-70M | 1260 | 38.4 | 70 |
SHDN00052 | SHDN-18-SS-80M | 1440 | 33.6 | 80 |
SHDN00053 | SHDN-18-SS-90M | 1620 | 29.9 | 90 |
SHDN00054 | SHDN-18-SS-100M | 1800 | 26.9 | 100 |
SHDN00055 | SHDN-18-SS-120M | 2160 | 22.4 | 120 |
SHDN00056 | SHDN-18-SS-140M | 2520 | 19.2 | 140 |
SHDN00057 | SHDN-18-SS-160M | 2880 | 16.8 | 160 |
SHDN00058 | SHDN-18-SS-180M | 3240 | 14.9 | 180 |
SHDN00059 | SHDN-18-SS-200M | 3600 | 13.4 | 200 |
SHDN00060 | SHDN-18-SS-220M | 3960 | 12.2 | 220 |
四、包装
电缆成圈,并用扎带扎紧,每件成品用单独纸箱包装
五、产品质量检测
按相关标准及供需方协议
