DTSD5188型三相电子式多功能电能表:

1概 述

1.1产品特点及用途

DSSD5188/DTSD5188型三相电子式多功能电能表是采用先进的电能计量专用芯片，将有功、无功计量与成

熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据中国实际用电状况所设计、制

造的具有国际先进水平的电能仪表。

本产品可计量正反向有功电能和无功电能，测量有功、无功及各费率的最大需量。具有4个费率、10个时

段、4个时区、5个日时段表，可实现失压、失流、清需、编程等多种事件记录及负荷曲线记录，并具有电

能脉冲输出、时钟信号输出等功能。

本产品可广泛用于电厂、变电站、各企事业单位的电能综合计量和管理，尤其适合于用电改造对用户提出

的多费率、有无功计量的要求。

1.2产品标准

其产品性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 17215.323-2008《

2级和3级静止式交流无功电度表》国家标准和DL/T 614-1997《多功能电能表》标准中的各项技术要求。

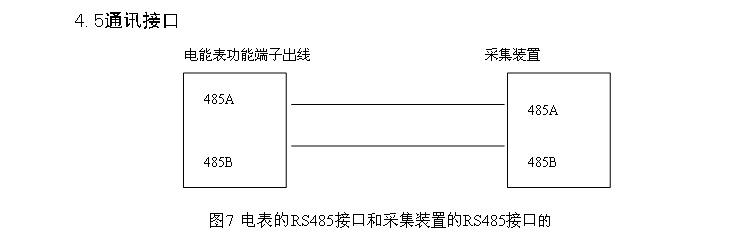

通讯规约符合DL/T 645-1997《多功能电能表通信规约》和用户要求的特殊规约。

1.3规格型号

1.4系列产品功能列表

DSSD5188/DTSD5188型三相电子式多功能电能表可按用户不同需求配置不同的功能(见下表)，例如可作为有

无功组合表、有功复费率、简易多功能、多功能等使用。
