WAGO接线端子 直角电路板针形插座232-132
广州市钜盛电子科技有限公司
中国 广州
产品属性
图文详情
品牌推荐
'
'
| 针型连接器 2极 针距 5 mm / 0.197 in | ||
| 包装单位 100 件 | ||
| RoHS compliant | ||
| 项目组 | 3 (多个连接器系统) | |
| 重量 | 3,344 g | |
| 颜色 | 灰色 | |
| 可接导线数量 | 2 | |
| 电位数量 | 2 | |
| 极数 | 2 | |
| 高度 | 14,3 mm | |
| 高度 | 0,563 in | |
| 厚度 | 13,2 mm | |
| 厚度 | 0,52 in | |
| 宽度 | 27,5 mm | |
| 宽度 | 1,083 in | |
| 针距 | 5 mm | |
| 针距 | 0,197 in | |
| 额定指标基于 | IEC/EN 60664-1 | |
| 过电压类别 EN I | III | |
| 污染等级 | 2 | |
| 额定电压 EN | 320 V | |
| 可承受瞬间峰值电压 | 4 kV | |
| 额定电流 EN | 12 A | |
| 过电压类别 EN II | II | |
| 污染等级 | 2 | |
| 额定电压 EN | 630 V | |
| 可承受瞬间峰值电压 | 4 kV | |
| 额定电流 EN | 12 A | |
| 过电压类别 EN III | III | |
| 防护等级 | 3 | |
| 额定电压 EN | 320 V | |
| 额定浪涌电压 | 4 kV | |
| 额定电流 | 12 A | |

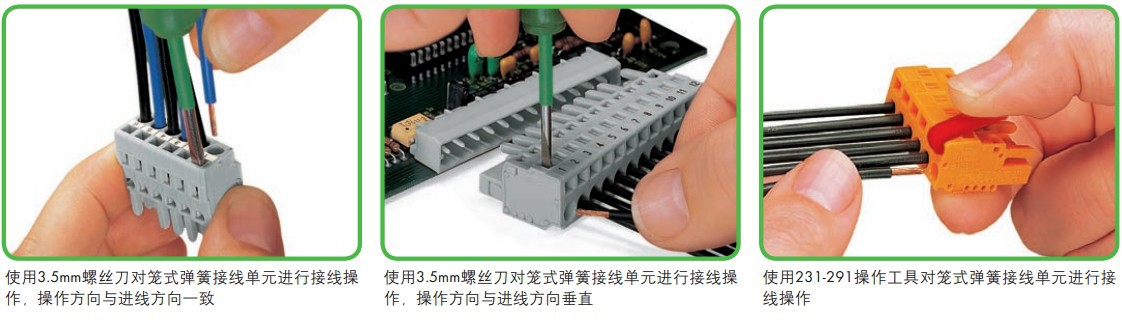

| 连接方式 | CAGE CLAMP®CONNECTION | |

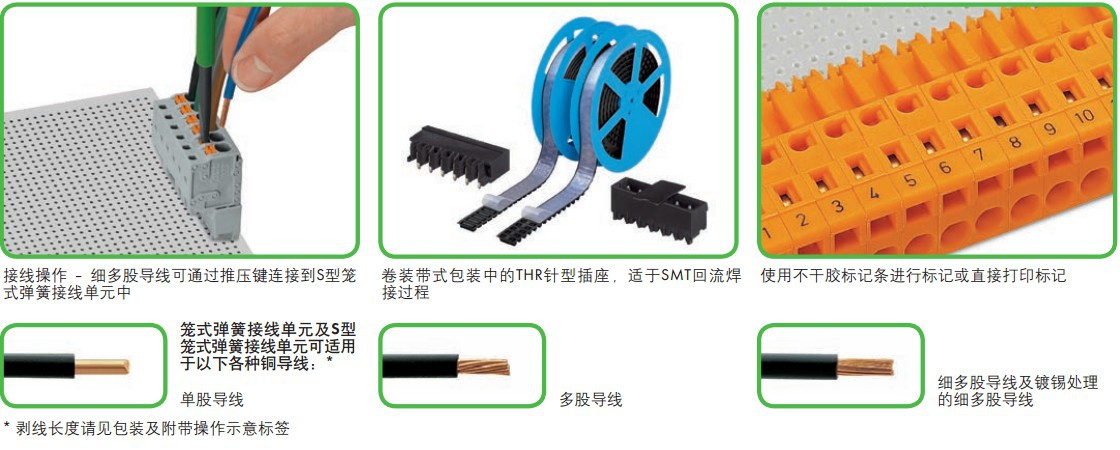

| 最小可接导线截面积 [mm²] | 0,08 - 2,5 mm² | |
| 适用导线类型 | 硬导线 | |
| 最小可接导线截面积 [mm²] | 0,08 - 2,5 mm² | |
| 适用导线类型 | 细多股导线 | |
| 最小可接导线截面积 [mm²] | 0,25 - 1,5 mm² | |
| 适用导线类型 | 细多股导线（加有带绝缘护套的冷压接头） | |
| 最小可接导线截面积 [mm²] | 0,25 - 2,5 mm² | |
| 适用导线类型 | 细多股导线（加有不带绝缘护套的冷压接头） | |
| 最小可接导线截面积 [AWG] | 28 - 12 AWG | |
| 最小剥线长度 | 8 mm | |
| 最大剥线长度 | 9 mm | |
| 剥线长度 [inch] | 0,31 in | |
| 剥线长度 [inch] | 0,35 in | |
| 材料 | I | |
| 绝缘材料 | PA 6.6 | |
| 温度稳定性 | -60 °C 至 +100 °C | |
| 易燃类别，基于 UL 94 | V0 | |
| 笼式弹簧材料 | 镍铬弹簧钢(CrNi) | |
| 接点材料 | 电解铜(Ecu) | |
| 电镀触头 | 镀锡 | |
| xxx-xxx/032-000 | 导线保护板 11.5 mm |
