产品介绍

•
• • 产品信息
  • • 如果您对材料不是特别了解，或者在价格上想协商一下
    • 请联系：13609665272
    • 我们会提供相关资料，让您满意！！！

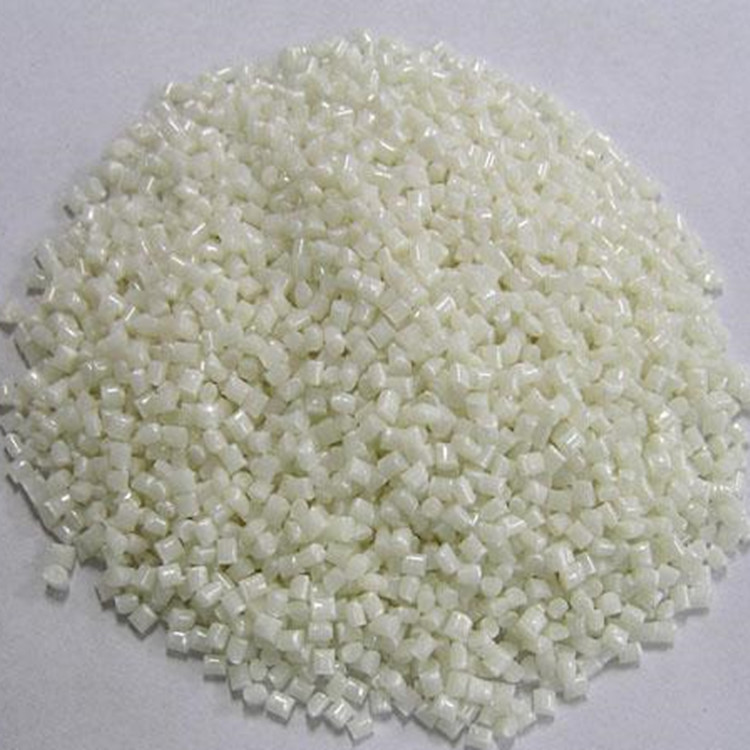

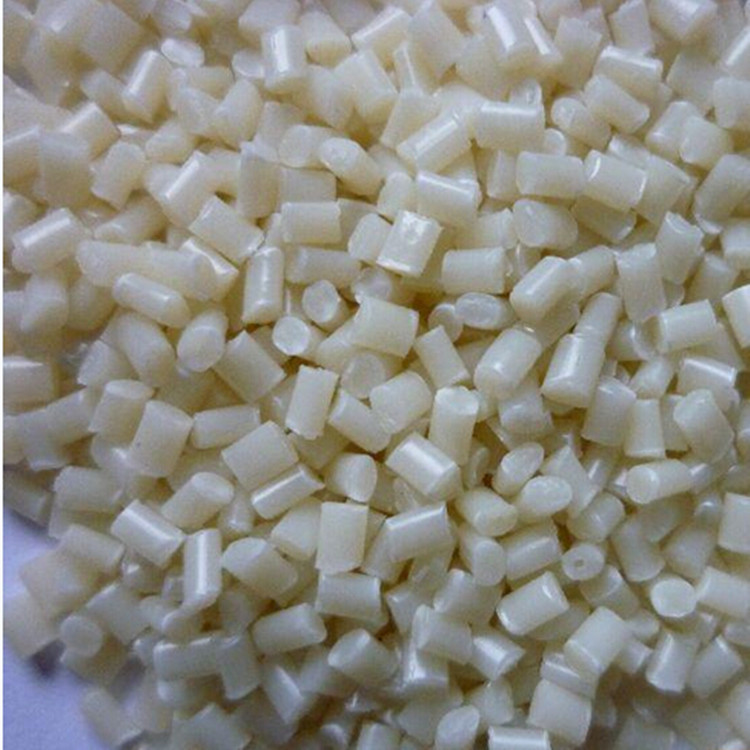

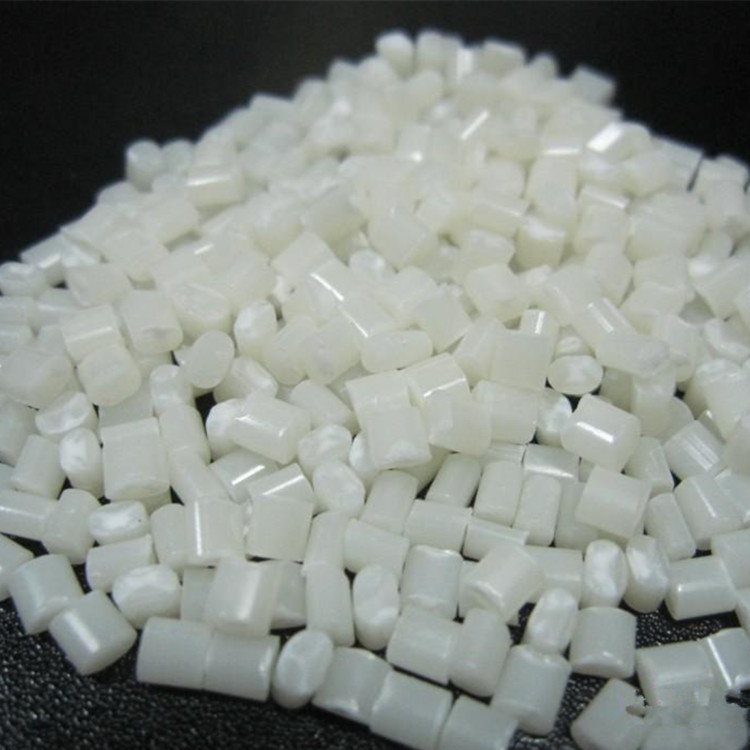

粒子图片

成型注意事项

干燥处理：如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85℃的热空气中干燥处理。如果湿度大于0.2%，还需要进行105℃，12小时的真空干燥。

熔化温度：260~290℃。对玻璃添加剂的产品为275~280℃。熔化温度应避免高于300℃。 模具温度：建议80℃。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于薄壁塑件，如果使用低于40℃的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。

注射压力：通常在750~1250bar，取决于材料和产品设计。

注射速度：高速（对于增强型材料应稍低一些）。 流道和浇口：由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。典型用途 PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。

透明或不透明乳白色结晶形聚合物，具有可塑性。密度1．15g/cm3。熔点252℃。脆化温度-30℃。热分解温度大于350℃。 连续耐热80-120℃,平衡吸水率2．5%。能耐酸、碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀。

用途说明

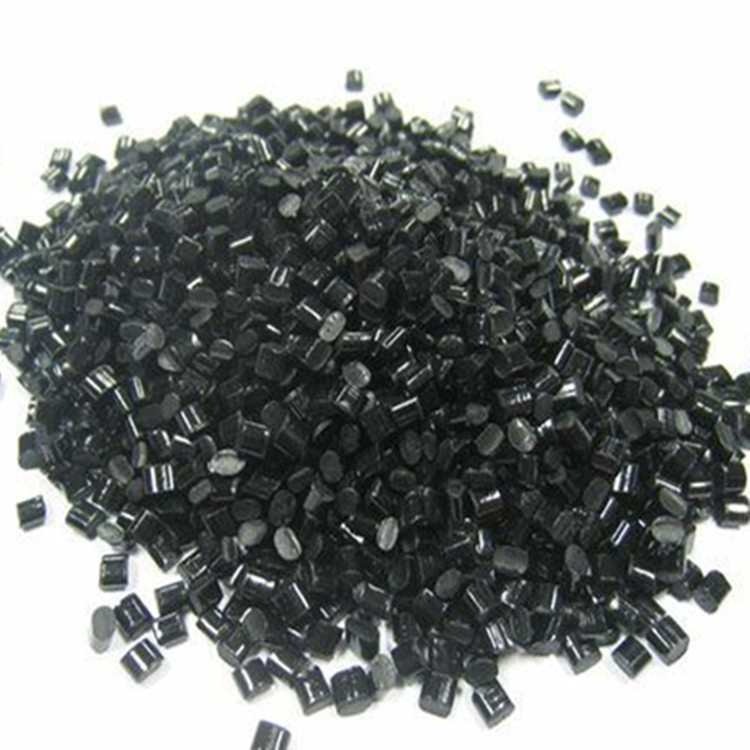

库存图片
