l 一、通用描述

CW-25W-CE是我司专为LED 日光灯开发的高功率因素、高效率、全电压范围输入的隔离驱动电源

电源，它采用隔离反激式拓扑电路设计，使产品具有节能、环保、高寿命等特点

l 二、产品性能

本产品适用于￠5、3528、单颗1W 使用于吸顶灯内

A） 开路保护：输出端无负载开路时，输入端正常输入，产品不会被

损坏。

B） 短路保护：如果输出端出现异常，造成输出正负极短接，本产品

会启动短路保护功能，不致因为此异常造成永久性伤害。

C） 超载/轻载保护：本产品为恒流设计，负载在设计使用范围内，输

出电流会恒定不变，当输出端负载超出或不在设计范围内使用，

本产品进入超载/轻载保护状态转换：1）输出端电压过低，电源

驱动会进入频繁启动和关断的保护状态，使用者会看到LED 会出

现闪烁；2）输出端电压过高，本产品进入恒压保护状态，使用者

可以测试得到，此时LED 发光强度会减弱，电流无法达到默认值

l 三 最大电气参数

l 四 产品外观图

尺寸196mm X17mm X 9.3mm

l 五 相关测试资料如下

l 六 测试原理图如下

l 七 开启启动时间 （额定输出电压的10%上升到90%所用的时间）

l 测试步骤 设置通道一  探头设置10X 示波器匹配10X 单次触发 上升沿

l 测试条件 输入220VAC 50HZ 输入功率25.4W PF0.904 输出16串400MA

l 测试得到开机启动时间为86ms

l 八检测变压器磁芯饱和程度测试步骤 设置通道一  探头设置1X 示波器匹配1X

测试条件 输入220VAC 50HZ 输入功率25.4W PF0.98 输出16串400mA迹象

l 九 开机延迟 （输出开始启动输出延迟多少时间达到额定功率）

l 测试步骤 设置通道一  探头设置10X 示波器匹配10X 单次触发 下降沿

l           设置通道二 探头设置100X 示波器匹配100X

l 测试条件 输入220VAC 50HZ 输入功率25W PF0.981 输出16串400MA

l 测得点掉时间为78mS

l 九MOS管的VDS电压

l  测试步骤 设置通道二 探头设置100X 示波器匹配100X

l  测试条件 输入220VAC 50HZ 输入功率25.4W PF0.98 输出16串400MA

l  测试结果测得在输入265VAC情况下MOS管的VDS电压为608V

l 十使用指导：

本产品两端各有两条引线，一端为AC 输入端引两条蓝、棕色电子线，此端

接AC185～265V 交流电压，电源板上标示有L、N 两个端点；另一端为DC 输出端，

PCB 板上标识有LED+与LED-两个端点,各引一条红色与一条黑色端子线，红色接

LED 正极，黑色接LED 负极。具体接线图如下：

★★注1：在装置电源时，请注意输入、输出端的正确安接，确认无误后才能通

电；

★★注2：为避免LED 烧坏，请先接好DC 输出端再开电源；

l 十一  非正常现象及相应的处理方法：

1、电源在第一次装置好电气连接后，如出现不亮或其它相应现象时，请切

断AC 输入端并检查DC 输出端有无接触不良或AC 输入端有无接触不良；

2、在装置好电气连接后，并且LED 灯点亮，但输出异常时，请切断AC 输入

端检查DC 输出端有无超载、轻载；

3、产品在使用过程当中如遇其它疑问或问题，请及时与我公司沟通、回馈

不良信息，我公司将积极协助贵公司解决问题。

l 十二、声明：图片与规格供参考，以实物为准，规格如有变化，另行通知。

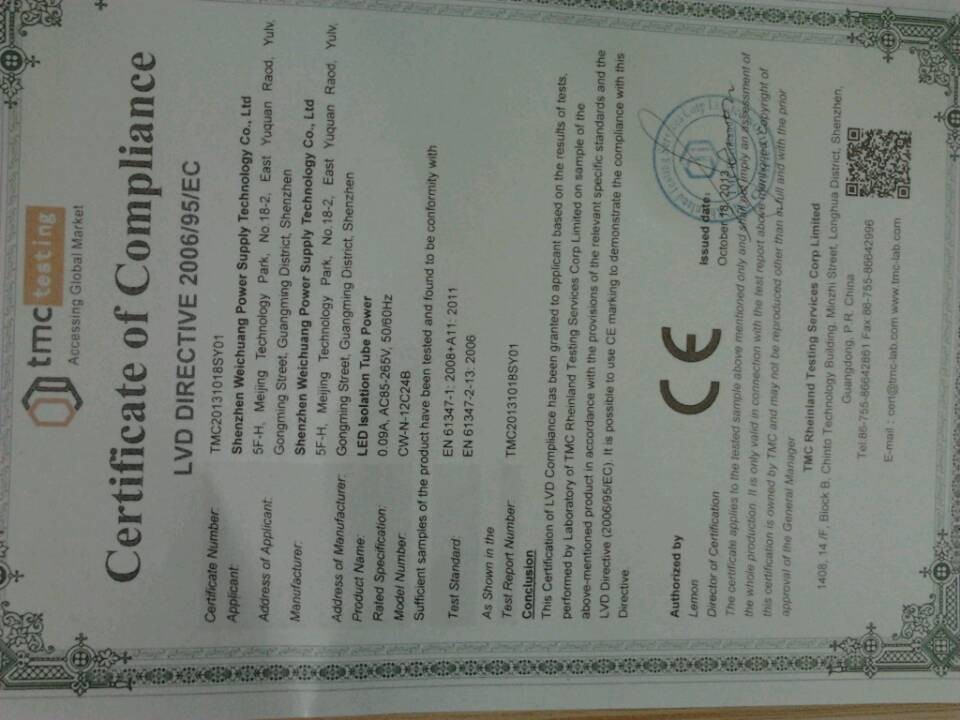

l 产品证书如下证书类型CE
