VRT100/1000*400*100MM悬壁平台特点：

1.行程：1000*400*100MM（可按客户要求定做，另建议X轴有效行程不超过500MM，如超过500MM可选用龙门架搭建方式或联系我们业务人员咨询）

2.电机：Y轴选用86HS85步进电机，X、Z轴选用57HS22，（也可以客户速度要求选用伺服电机）

3.负载：Z轴负载在5公斤以内（根据客户负载要求选用不同的模组）

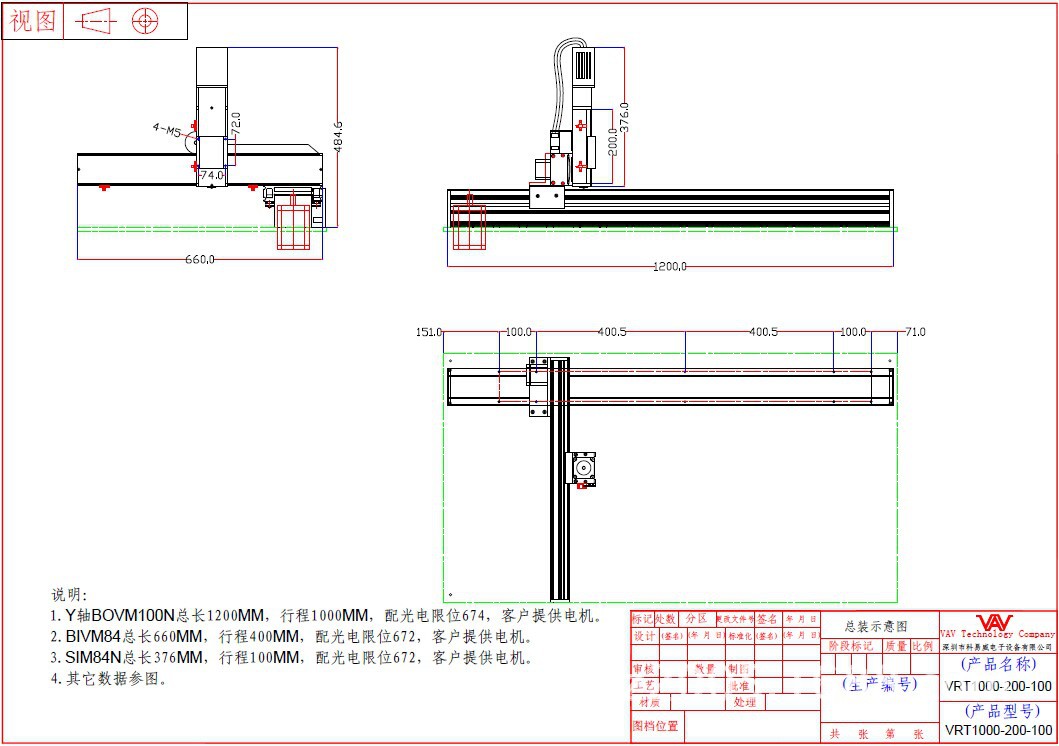

4.Y轴选用BOVM100N模组，X轴选用BIVM84模组，Z轴选用SIM84N(模组是也可根据客户的具体要求，如：负载，速度，精度等选用适合客户用的模组）

悬壁平台特性：

1、非标定做：根据客户要求行程定做，底板与立柱可按客户要求配，
2、高精度：X轴选用VAV线性模组，采用喷墨打印机打印线条的原理，可以自动补偿皮带松紧，调节预压使导轨和导轮之间的间隙达到“零”，重复定位精度高，不会存在反向间隙；Y轴和X轴原理保持一致，整体精度高；
3、实用性强：Z轴选用VAV新款精密丝杆模组SIM84N，使用直线电机驱动滑块运行，使其在停电的情况下滑块保持原状，不会因为Z轴装置的负重而掉下来，免去突发停电运行不当的担忧；
4、设计周到：X、Y、Z轴都原配磁性限位感应器，减去了客户另配感应器的麻烦；
5、高可靠性：X、Y、Z三轴都采用VAV线性模组，秉承了线性模组的所有特性；导轨主要部分采用特制的高强度、高直线度铝型材，型材内部配有特殊的钢轨保证机械强度并长期保持平行度，滑块是偏心螺母设计和防松移设计，可调节滑块松紧；
6、灵活性强：平台出厂前可根据客户要求加工电源开关孔；

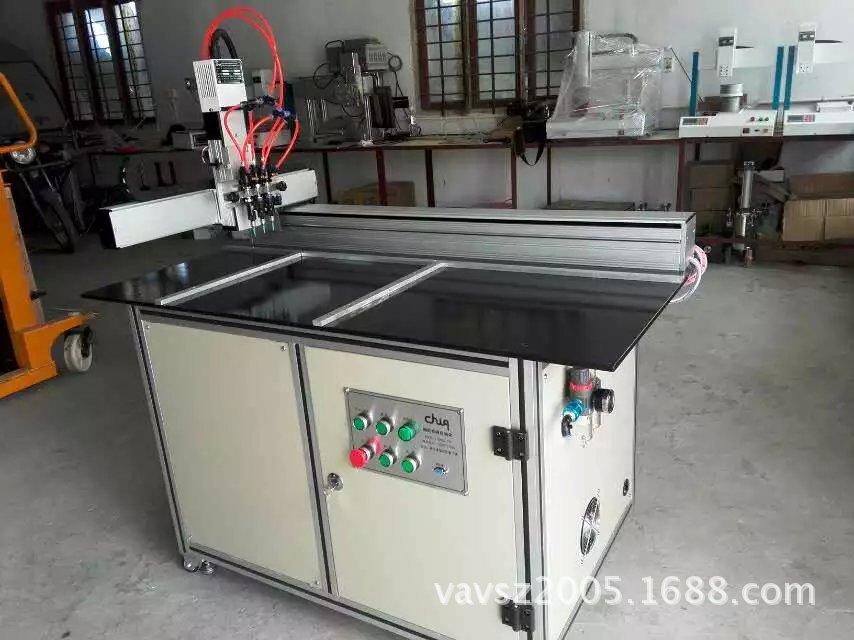

7、应用广泛：VAV多轴机械手广泛应用于自动点胶机、自动焊锡机器人、自动锁螺丝设备、半导体机械、机械手臂、X-Y平台、量测设备等行业，还可根据客户需求，改装成简易机器人；
8、设计、安装及维护简单、方便,可根据客户工艺需要，设计最适用的机型；
9、技术参数：
工作范围X/Y/Z: 行程可按客户要求定做
最大速度（XY/Z) : 500mm/200mm每秒（现有标配的是86与57步进电机，也可按客户要求配伺服电机
重复精度 : ±0.04mm
传动方式 : 精密步进马达/皮带或滚珠丝杆。

应用领域：

1、产业机械：激光机、游艺机、印刷机、塑料机械、造纸机械、纺织机械、食品加工机械、木工机械等；

2、建材机械：码坯机、真空码砖机；

3、家私行业：高档家私、金银珠宝展示柜等；

4、其它：摄影器材、 医疗设备、搬运输送机械等。

如需了解更多可联系：18318810263或是QQ：2850385809
