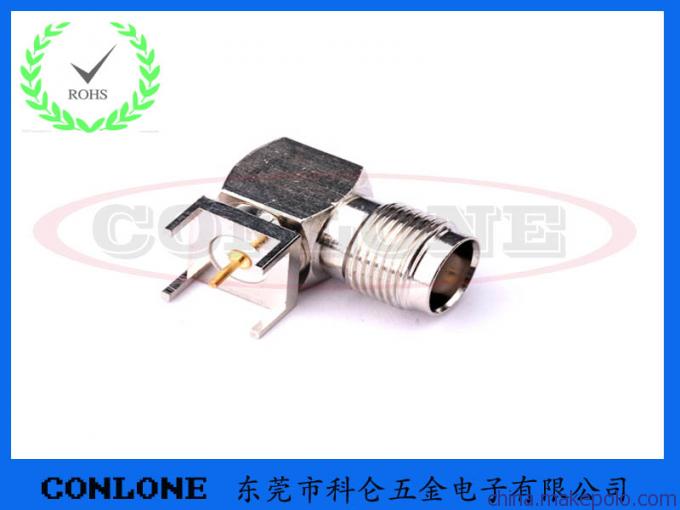

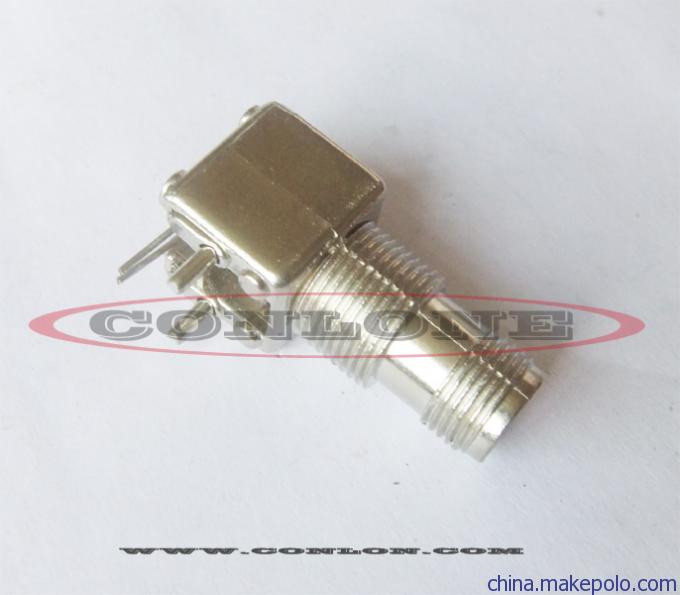

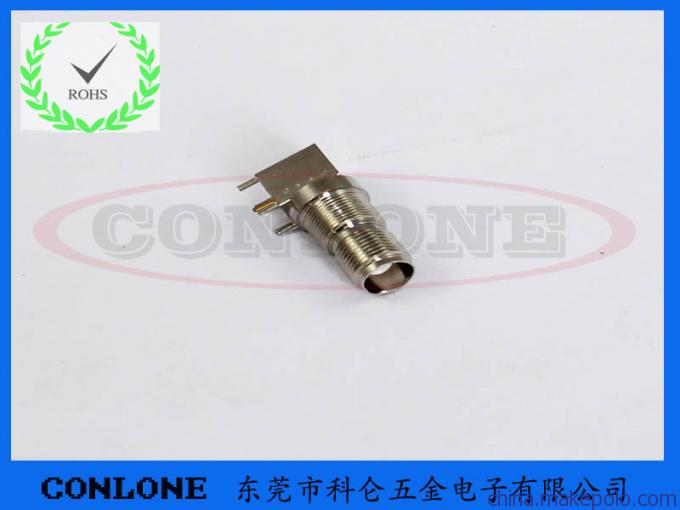

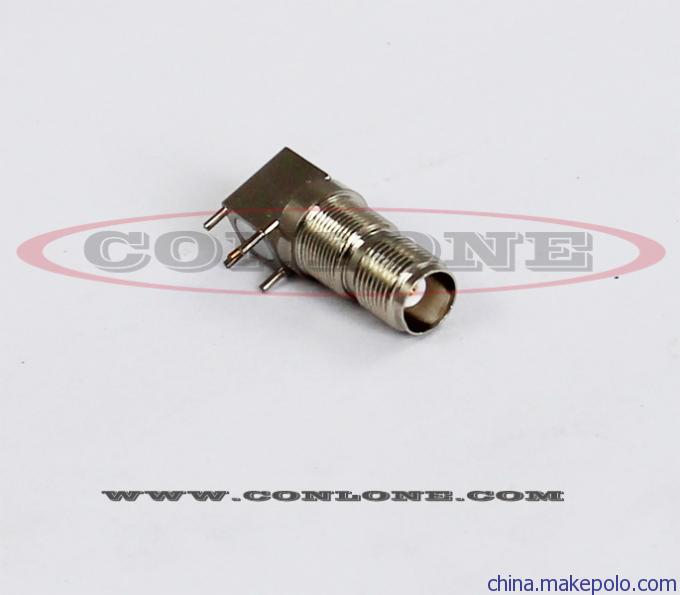

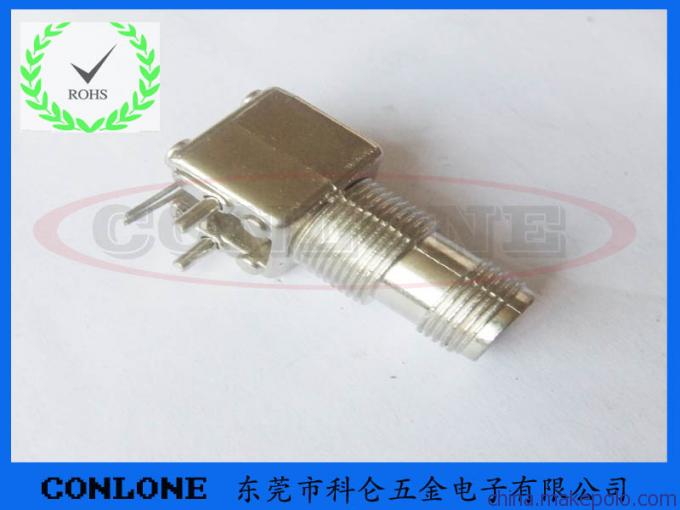

​全铜TNC-KWE射频同轴连接器，TNC全铜射频母座，全铜TNC四脚90度射频接头，全铜TNC四脚90度焊板插座

The TNC series products are a kind of whorl joining, it has work width frequently, join reliable, such characteristics as ant-vibration performance is good, Suitable for radio equipment and instrument and join the cable to use.

TNC系列连接器设计于二十世纪五十年代末。TNC是一种螺纹连接方式的BNC，它的接触界面与BNC相同，只是采用了螺纹连接。它具有极好的抗震性及防水性能，TNC系列连接器频率最高可达11GHz。

接触电阻  Contact resistance

内导体之间Center Contact           ≤ 1.5 mΩ

外导体之间Outer Contact            ≤ 1 mΩ

绝缘电阻  Insulation resistance     ≥ 5000 MΩ

电压驻波比VSWR 直式  Straight     ≤ 1.22

                弯式  Right angle  ≤ 1.30

耐用性    Durability(mating)        ≥ 500次（cycles）

材料与涂覆 MATERIAL & PLATING

壳体      shell           黄铜  brass                  镀亮镍   nickel plated

插针      contact pin     黄铜  brass                  镀金或银 gold or silver plated

弹性接触件elastic contact 锡青铜beryllium or tin brass 镀金或银 gold or silver plated

The TNC was developed in the late 1950’s.TNC is a threaded version of the BNC.TNC series features screw threads for mating. TNC are miniature, threaded weatherproof units with operates from 0-11 GHz.

TNC series are an ideal choice for use in cellular and mobile communications and test and measurement equipment. They are also widely used in airframe, aerospace and radar applications where extreme vibration is a factor.
