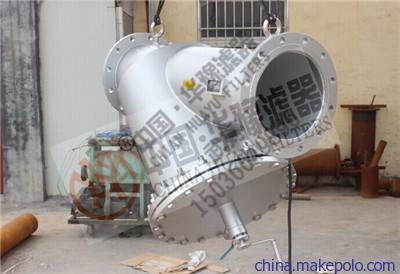

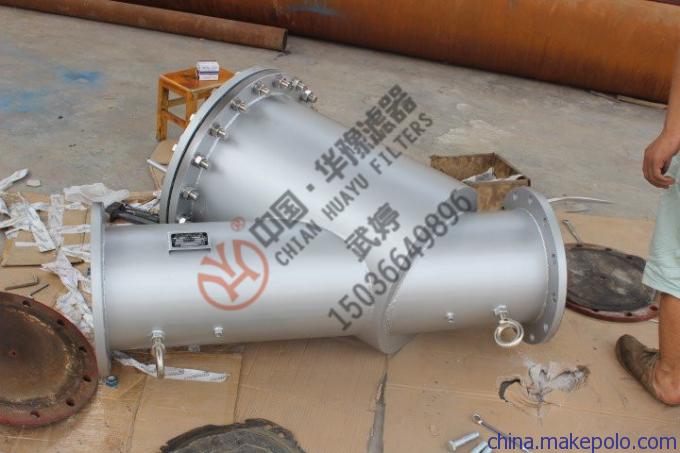

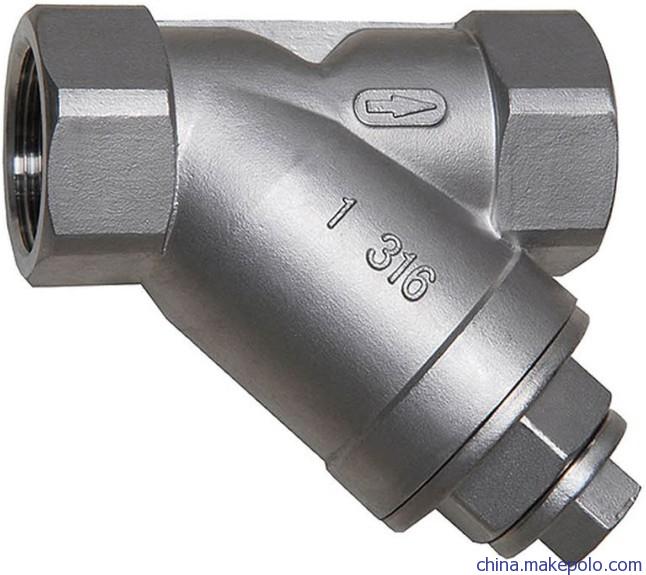

Y型过滤器结构特点:
本厂生产的Y型过滤器与水力控制阀系列及其它主要阀门等配套使用的。管道中的介质首先进入过滤器，洁净水通过滤网再进入连接阀门中，而杂物、砂子、锈块及其它各种杂物则留于过滤桶内，使种类阀门不会由于机械杂物卡入密封面而失灵。
Y型过滤器：除了与水力控制阀配套使用外，还可以单独应用于冷、热循环系统、压缩气、蒸汽、油类等介质的管路需要除掉机械杂物的场合。Y型过滤器具有结构先进、阻力小、排污方便等特点。排污时可打开排污阀，利用管道内的压力将污物排出。
| 型号 | 通径DN | L | H | H1 | H2 | b | Z-фd |
| HY-G41W-15 | 15 | 140 | 95 | 65 | 45 | 14 | 4-ф14 |
| HY-G41W-20 | 20 | 150 | 105 | 75 | 55 | 14 | 4-ф14 |
| HY-G41W-25 | 25 | 150 | 115 | 85 | 65 | 14 | 4-ф14 |
| HY-G41W-32 | 32 | 160 | 140 | 100 | 78 | 16 | 4-ф18 |
| HY-G41W-50 | 50 | 205 | 165 | 125 | 100 | 16 | 4-ф18 |
| HY-G41W-65 | 65 | 240 | 185 | 145 | 120 | 18 | 4-ф18 |
| HY-G41W-80 | 80 | 270 | 200 | 160 | 135 | 20 | 8-ф18 |
| HY-G41W-100 | 100 | 305 | 220 | 180 | 155 | 20 | 8-ф18 |
| HY-G41W-125 | 125 | 340 | 250 | 210 | 185 | 22 | 8-ф18 |
| HY-G41W-150 | 150 | 390 | 285 | 240 | 210 | 24 | 8-ф23 |
| HY-G41W-200 | 200 | 470 | 340 | 295 | 265 | 26 | 12-ф18 |
| HY-G41W-250 | 250 | 595 | 415 | 355 | 320 | 30 | 12-ф26 |
| HY-G41W-300 | 300 | 640 | 460 | 410 | 375 | 30 | 12-ф26 |
| HY-G41W-350 | 350 | 800 | 570 | 470 | 435 | 34 | 16-ф26 |
| HY-G41W-400 | 400 | 890 | 620 | 525 | 485 | 36 | 16-ф26 |
| HY-G41W-450 | 450 | 1000 | 680 | 585 | 535 | 44 | 20-ф30 |
| HY-G41W-500 | 500 | 1150 | 790 | 650 | 608 | 48 | 20-ф34 |
| HY-G41W-600 | 600 | 1300 | 1400 | 1050 | 960 | 48 | 20-ф42 |
