硅芯管
1、硅芯管介绍
硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道,密封性能好,耐化学腐蚀,工程造价低,广泛运用于高速公路,铁路等的光电缆通信网络系统。 HDPE硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道，简称硅管。由三台塑料挤出机同步挤压复合，主要原材料为高密度聚乙烯，芯层为摩擦系数最低的固体润滑剂硅胶质。广泛运用于光电缆通信网络系统。
2、性能特点
(1) 其内壁的硅芯层是固体的，永久的润滑剂；
(2) 其内壁的硅芯层是被同步挤压进高密度聚乙烯管道壁内，且均匀地分布整个管道内壁，不会剥落，脱离，与硅管同寿命；
(3) 其内壁的硅芯层与高密度聚乙烯具有相同的物理和机械特性；
(4) 其内壁硅芯层的摩擦特性保持不变，缆线在管道内可反复抽取；
(5) 其内壁的硅芯层不与水反应，意外事故后可用水冲洗管道。
3、技术指标
序号 | 项目 | 技术指标 |
1 | 外观质量 | 外观颜色均匀一致；内外壁实体应平整、均匀、光滑，无塌陷、坑凹、孔洞、撕裂痕迹及杂质麻点等缺陷；截面无气泡、裂痕；内壁紧密熔结、无开脱现象；外壁上产品标识完整、清楚。 |
2 | 外壁硬度 | ≥59（邵氏D型） |
3 | 内壁摩擦系数 | 静态 | ≤0.25（平板法，对HDPE标准试棒） |
动态 | ≤0.15 |
4 | 拉伸强度（MPa） | ≥21 |
5 | 断裂伸长率（%） | ≥350 |
6 | 最大牵引负荷（N） | ≥8000 |
7 | 冷弯曲半径（mm） | 400 |
8 | 环刚度（KN/m2） | ≥50 |
9 | 扁平试验 | 垂直方向加压至外径变形量为原外径的50%时，立即卸荷，试样不破裂、不分层。 |
10 | 复原率（%） | 垂直方向加压至外径变形量为原外径的50%时，立即卸荷，试样不破裂、不分层，10min外径能自然恢复到原来的85%以上。 |
11 | 耐落锤冲击性能 | 常温 温度23℃，高度2m，用15.3kg重锤冲击10个试样，应9个以上无开裂现象。 |
低温 温度-20℃，高度2m，用15.3kg重锤冲击10个试样，应9个以上无开裂现象。 |
12 | 耐水压密封性能 | 温度20℃，压力50KPa条件下，保持24小时，无渗漏。 |
13 | 抗裂强度（MPa） | ≥2.0 |
14 | 与管接头的连接力（N） | ≥6700 |
15 | 纵向收缩率（%） | ≤3.0 |
16 | 脆化温度（℃） | -75 |
17 | 耐环境应力开裂 48h,失效数 | ≤20% |
18 | 熔体流动速率（g/10min） MFR(190/2.16) | ≤0.5 |
19 | 耐热应力开裂 168h,失效数 | ≤20% |
20 | 工频击穿强度（MV/m） | ≥24 |
21 | 耐化学介质腐蚀 | 将管材试样分别置于5%的NaCL、40的H2SO4 、40%的NaOH溶液中浸泡24h，无明显被腐蚀现象。 |
22 | 耐碳氢化合物性能 | 用庚烷浸泡72h后对硅芯管施加528N的外力，试样不损坏，产生的永久变形不超过5%。 |

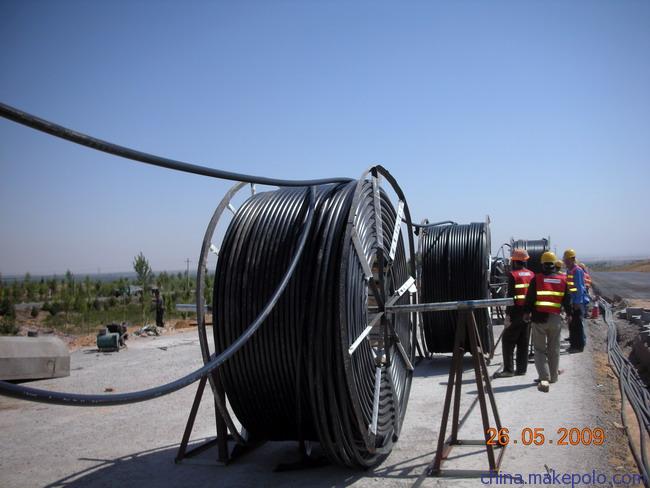

4、产品规格及应用范围
(1) 光缆外径（mm） 11以下 12 12.5 13.5 14 15 16
(2) 硅管内径（mm） 24 26/28 26/28 26/28
28/33 33 33
(3) 续表 光缆外径（mm） 24 25 26 28 30 36
(4) 硅管内径（mm） 42/50 42/50 50/55 50/55
50/55 50/55
(5) 壁 厚：硅管最小壁厚为2mm，最大为6mm，如特殊要求壁厚，亦可生产，最常用的厚度为3.0mm、3.5mm、4.0mm。
(6) 长 度：50/42硅管的出厂标准盘长为1500m，40/33硅管盘长为2000m， 32/26硅管的盘长为3000m。如客户有特殊需要，可在运输及操作方便的条件下，以更长(任意长)的长度出厂。
(7) 颜 色：可选择任何一种纯色，也可在一纯色的硅管上，镶嵌其它色彩的纵向条纹。
