东莞格辉，是一家集生产、加工、销售于一体的精密机械零配件加工企业，现大量供应电机传动座、轴承支撑座、主轴抱夹、紧固件、连接件等各类精密零件，品质保障，精密度高，价格合理，欢迎来电咨询采购或来图来样加工定制。

滚珠丝杆支撑座结构：

　　滚珠丝杆支撑座是支撑连接滚珠丝杆和电机的轴承支座
支撑座一般分：固定侧（后加K表示如BK12）和支撑侧（用F表示如BF12）它们都有用预压调整的JIS5级的角接触球轴承。
滚珠丝杆支撑座，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。　
支撑侧的支撑单元使用深沟球轴承。支撑单元如EK、BK型的内部轴承中装入了适量的锂皂基润滑脂，用特殊密封垫圈进行密封，能直接安装，长期使用。
（1）最佳轴承的采用
考虑到与滚珠螺杆在刚性上的均衡，使用高刚性低扭矩的角接触球轴承（接触角30°、自由组合）。同时，超小型支撑单元EK6、8装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45°，球径小、球数多，是具有高刚性、高精度的超小型角接触球轴承，能获得稳定的回转性能。
（2）支撑单元的形状
支撑单元有角型和圆型系列，可根据用途选择。
（3）小型且安装简便
支撑单元是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度.

滚珠丝杆支撑座安装
◎支撑座有8个型号：EK、 EF、FK、FF、AK、AF、BK、BF型。
固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承，可依选用螺杆等级做最符合经济的搭配。高精度稳定的回转性能。

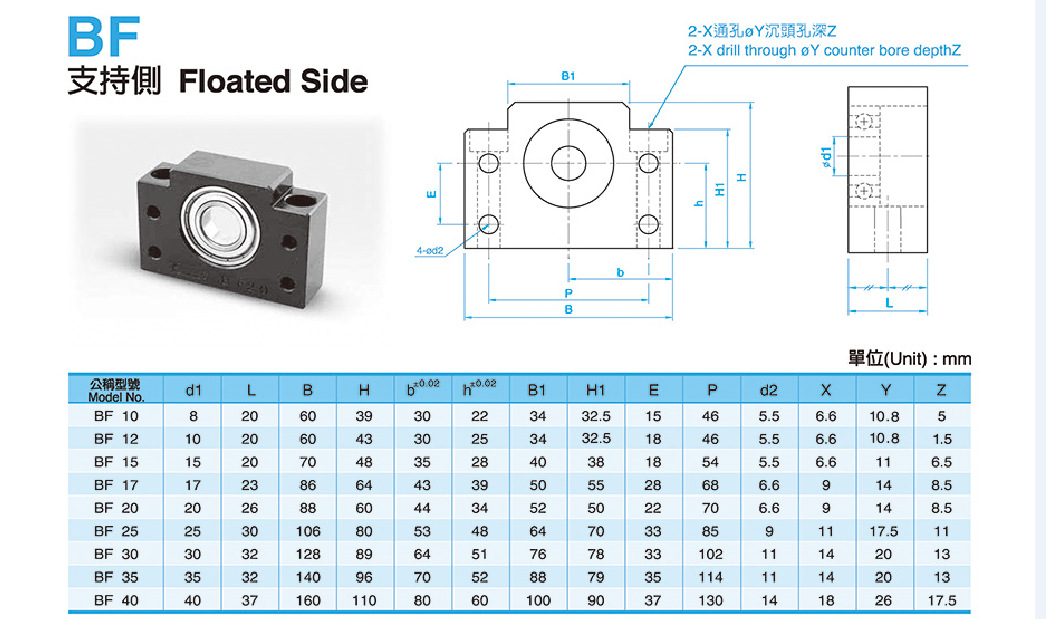

◎支撑侧使用深沟槽滚珠轴承。
◎支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂，用特殊密封。所以这些型号能够长期使用。
安装程序

安装支撑座
(1)将固定侧安装到螺杆上。
(2)将固定侧插入，拧紧锁紧螺帽，用垫块和内六角固定螺栓将其固定。
(3)支撑侧轴承用止动环固定到螺杆轴上，并装入支撑侧支撑座。
注1：请勿将支撑单元拆解。
注2：螺杆轴插入支撑单元时，注意请不要将油密封垫片的凸缘球翻。
注3：用内六角固定螺栓压紧垫块时，为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。

还有更多轴承座型号没上传，需要请联系我们！
