1、用途：

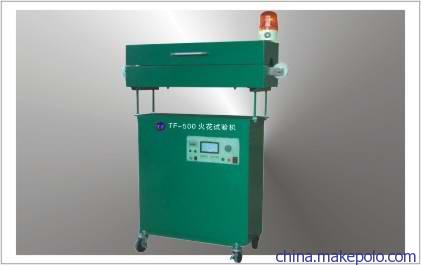

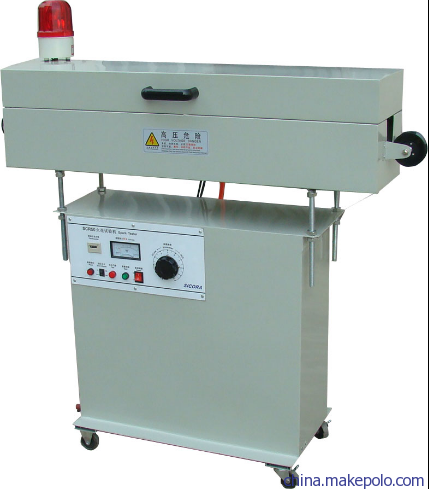

本火花试验机用于塑胶，橡胶，硅胶等电线电缆之绝缘被覆的针孔检出测试。使用于押出机之生产线上检验或成品包装过程之检验，使用方法请依下列之有关操作使用规定。

2、安装：

a、安装时须将电极槽排置与被测电线成一直线，使之导轮沟底与导线接触，可调整螺杆，使被测导体与火花试验机的中心高度正确。

b、机壳外部和被测导体必须用２.5mm2之导线与其它附属设备之接地端子做良好接地施工。

c．装妥后将车轮刹车固定之好。

d、电极槽内被测试之电线，如含有水份必须以吹试器用气压除之。

3、操作：

本机装妥后须先将电极槽子盖闭合，使安全开关接触，将计数器归“0“，将电源开关至于”0N”位，指示灯亮，再缓慢调整，高压调整器使高压指示于所须。

注：

a、手动复归操作：

将开关切入手动“MAUK”位，试验中如遇针孔，控制盘之检出灯亮即显示高压指示计的指针归“0”，针孔检出报知器报知，此时必须按复归按钮，使之复原继续测试之，同时针孔检出计米器计数一回。

b、自动复归操作：

*将开关切入自动“AUTO“位，试验中如针孔，

*控制盘之检出灯亮即显示，高压指示计指针归”0“，针孔检出报警器报警，报警时间长短可调整，自动复归延时器，延时后自动复原继续测试之，复归时针孔检出计数器计数一回。

4、注意事项：

a、电极槽可与本体分离安装惟高压引线必须使用高压电线，不得使用同轴电缆。

b、高压引线不得使用金属管保护。

    c、本箱体与被测导体必须与机器设备连锁接地。
