ABB双电源
东莞市百鑫机电有限公司是ABB双电源的的优质供应商，ABB软启动,ABB交流接触器，ABB直流接触器格优惠欢迎来电咨询!
一、ABB双电源的介绍：

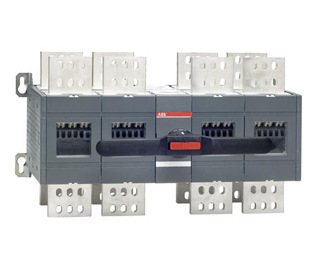

(1)ABB双电源-OTM_C_D自 动转换开关用 于两个电源间的选择/转换， 用 户既可以通过选择自 动/按钮模式电动操作开关， 也可以用 手柄手动操作开关。 电动/手动操作模式的选择可以通过电动操作机构上的电动/手动选择手柄来进行。

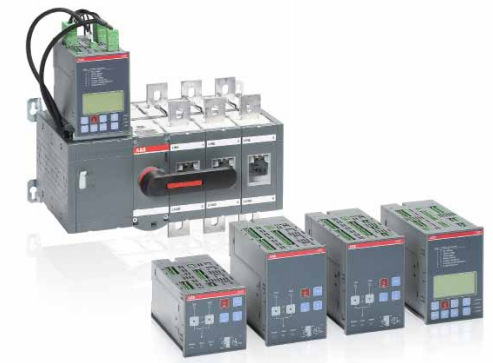

ABB双电源-OTM_自 动转换开关由转换开关， 电动操作机构和控制器组成。 针对不同的用 途有四种控制器OMD_) 供用 户选择。

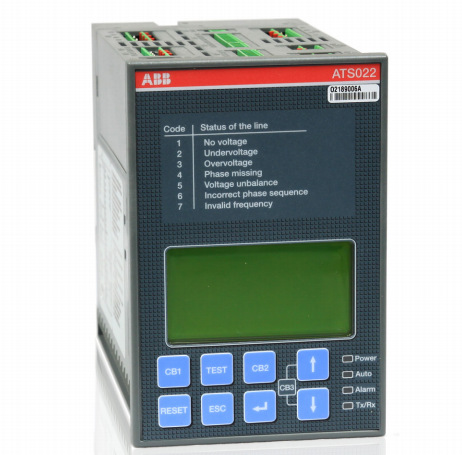

(2)ABB双电源-ATS022自动转换开关应用在要当一路电源发生故障时通过另一路电源切换来确保负载供电应用中。
ATS022通过电源开关来选择供电线路，而开关可以是自动断路器和隔离开关。
ATS022装置监视两路电源状态且记录以下故障：
?ABB双电源- 最高和最低电压(可达+/-30%) *
? 最高和最低频率( 0.9fn>f>1.1fn)
? 缺相**
? 频率不平衡***
? 相间不平衡****
* ABB双电源-额定电压为480VAC时的过压为最大20%，额定电压为208VAC时的欠压最小为-20%
** 缺相是指电源缺任意一相。
二、ABB双电源自动切换开关操作规程
1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。
步骤：
①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。
③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。 ④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。
2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。
步骤：
①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。
②按柴油机停机步骤停机。
③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。
3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。基本分类 双电源自动转换开关(以下简称双电源)是采用塑壳断路器与负荷开关二大类型以下是二种产品介绍
三、ABB双电源的规格型号
| DPT63-CB01 0 C0.5 2P | DPT63-CB01 0 C1 0 3P | DPT63-CB01 0 C50 4P | DPT250-CB01 0 R1 00 3P |
| DPT63-CB01 0 C1 2P | DPT63-CB01 0 C1 6 3P | DPT63-CB01 0 C63 4P | DPT250-CB01 0 R1 25 3P |
| DPT63-CB01 0 C2 2P | DPT63-CB01 0 C20 3P | DPT1 60-CB01 0 R32 3P | DPT250-CB01 0 R1 60 3P |
| DPT63-CB01 0 C3 2P | DPT63-CB01 0 C25 3P | DPT1 60-CB01 0 R40 3P | DPT250-CB01 0 R200 3P |
| DPT63-CB01 0 C4 2P | DPT63-CB01 0 C32 3P | DPT1 60-CB01 0 R50 3P | DPT250-CB01 0 R250 3P |
| DPT63-CB01 0 C6 2P | DPT63-CB01 0 C40 3P | DPT1 60-CB01 0 R63 3P | DPT250-CB01 0 R63 4P |
| DPT63-CB01 0 C1 0 2P | DPT63-CB01 0 C50 3P | DPT1 60-CB01 0 R80 3P | DPT250-CB01 0 R80 4P |
| DPT63-CB01 0 C1 6 2P | DPT63-CB01 0 C63 3P | DPT1 60-CB01 0 R1 00 3P | DPT250-CB01 0 R1 00 4P |
| DPT63-CB01 0 C20 2P | DPT63-CB01 0 C0.5 4P | DPT1 60-CB01 0 R1 25 3P | DPT250-CB01 0 R1 25 4P |
| DPT63-CB01 0 C25 2P | DPT63-CB01 0 C1 4P | DPT1 60-CB01 0 R1 60 3P | DPT250-CB01 0 R1 60 4P |
| DPT63-CB01 0 C32 2P | DPT63-CB01 0 C2 4P | DPT1 60-CB01 0 R32 4P | DPT250-CB01 0 R200 4P |
| DPT63-CB01 0 C40 2P | DPT63-CB01 0 C3 4P | DPT1 60-CB01 0 R40 4P | DPT250-CB01 0 R250 4P |
| DPT63-CB01 0 C50 2P | DPT63-CB01 0 C4 4P | DPT1 60-CB01 0 R50 4P | DPT63-CB01 1 C0.5 2P |
| DPT63-CB01 0 C63 2P | DPT63-CB01 0 C6 4P | DPT1 60-CB01 0 R63 4P | DPT63-CB01 1 C1 2P |
| DPT63-CB01 0 C0.5 3P | DPT63-CB01 0 C1 0 4P | DPT1 60-CB01 0 R80 4P | DPT63-CB01 1 C2 2P |
| DPT63-CB01 0 C1 3P | DPT63-CB01 0 C1 6 4P | DPT1 60-CB01 0 R1 00 4P | DPT63-CB01 1 C3 2P |
| DPT63-CB01 0 C2 3P | DPT63-CB01 0 C20 4P | DPT1 60-CB01 0 R1 25 4P | DPT63-CB01 1 C4 2P |
| DPT63-CB01 0 C3 3P | DPT63-CB01 0 C25 4P | DPT1 60-CB01 0 R1 60 4P | DPT63-CB01 1 C6 2P |
| DPT63-CB01 0 C4 3P | DPT63-CB01 0 C32 4P | DPT250-CB01 0 R63 3P | DPT63-CB01 1 C1 0 2P |
| DPT63-CB01 0 C6 3P | DPT63-CB01 0 C40 4P | DPT250-CB01 0 R80 3P | DPT63-CB01 1 C1 6 2P |
四、ABB双电源正常工作条件
● 周围空气温度
○ 周围空气温度上限+40℃;○ 周围空气温度下限-5℃;○ 周围空气温度24h的平均值不超过+35℃。
● 海拔：安装地点的海拔不超过2000m。
● 大气条件：
大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。
● 污染等级:污染等级为3级。
