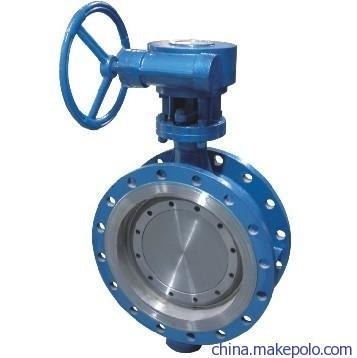

D943W-16P电动金属硬密封蝶阀系列，系我公司新开发的长寿命、无泄漏、节能型蝶阀。产品符合国家标准JB/T8527—97（金属硬密封蝶阀）、FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外先进技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度≤65的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。
在此结构基础上，可采用聚四氟乙烯替代多层次密封圈，形成新一代三偏心四氟密封蝶阀，广泛应用在温度≤200℃的腐蚀性16P电动金属硬密封蝶阀系列，系我公司新开发的长寿命、无泄漏、节能型蝶阀。产品符合国家标准JB/T8527—97（金属硬密封蝶阀）、
FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外先进技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度≤65的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。
在此结构基础上，可采用聚四氟乙烯替代多层次密封圈，形成新一代三偏心四氟密封蝶阀，广泛应用在温度≤200℃的腐蚀性介质中。
1、蝶板密封为硬软多层，具有硬软密封双重密封优点，无论在低温还是在高温工况下，具有优良的密封性能。
2、采用三偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封性能，达到零的泄漏。
3、启闭力矩小、操作灵活、活力节能，使用寿命长。
4、耐高温、耐高压、耐腐蚀适用范围广。
5、新一代三偏心私服密封蝶阀兼具了三偏心密封结构与软密封的优点，密封性能可靠，适用范围广，使用寿命更长。
6、电动、气动装置采用过内外名优产品，性能更可靠（可有用户指定）标准所属国家 制造标准 法兰标准 结构长度标准 检验标准
中国 GB GB/T12238—1989 GB/T9113.1—2000 GB/12221—89 GB/T13927—92
美国 API API 609—91 ANSI B16.34—96 ANSI 16.5a—92 MSS—SP—44 ANSI B1.10—92 API 598—94
日本 JIS JIS B2004—84 JIS B2212～2216 JIS B2002—87 FIS B200零件名称 零件材料 Pafrt material
阀体 碳钢、不锈钢、铬钢、合金钢
蝶板 碳钢、不锈钢、铬钢、合金钢
密封圈 316不锈钢+柔性石墨、聚四氟乙烯
阀杆 45#、2Cr13、不锈钢、铬钼钢
填料 柔性石墨、聚四氟乙烯
备注 ：铸钢：WCB，合金钢：WC6、WC9,铬钼钢：ZG1CrMo，不锈钢：CF8、CF8M、CF3、CF公称通径 DN（mm） 100～300 100～600
公称压力 PN(Mpa) 0.6 1.0 1.6 2.5 4.0
试验压力 壳体强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.0
气密性试验 0.6 0.6 0.6 0.6蒸汽、油品、酸类腐蚀性介质等及粉尘 -29℃≤碳钢≤425℃、-40℃≤不锈钢≤600℃、铬钼钢≤650 Actuation 手柄、涡轮、电动、气动
