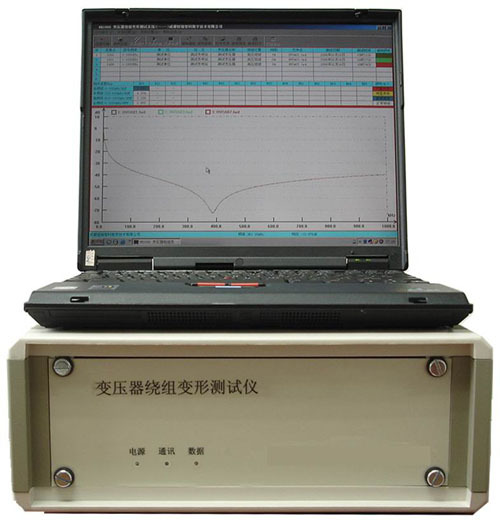

HCRB电力变压器绕组变形测试系统

HCRB变压器绕组变形测试系统功能特点：

• 不对变压器进行吊罩、拆装的情况下就可以进行测试。
• 使用目前最为流行的扫频法进行测量
• 本仪器可以对6kV以上的变压器进行测量
• 采用分体式结构，测试主机与主控计算机之间采用USB连接，即插即用
• 现场接线简单、使用方便
• 运行视窗操作系统，已鼠标点击选择为主，部分信息可手动输入。
• 测量动态范围宽：－100dB～20dB
• 分析软件功能强大，软件、硬件指标满足国标DL/T911-2004

技术参数：

1.测试主机与PC接口：USB接口。

2.每相测试仅需要一分钟。

3.信号源：仪器自带一个通道信号输出作为扫频的激励信号；信号输出为标准正弦波，信号输出幅度可以软件调节，最大幅度±10V，信号输出阻抗为50Ω。

4.两个采集通道，一个采集激励信号，一个采集响应信号

5.采集通道输入阻抗：1MΩ

6.外接彩色打印机

7.扫频测量范围：1k－2MHz

8.扫描方式：采用线形分布的扫频测量方式

9.扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%

10.扫频测量频点：1k－2MHz，测量点数2000点

11.测量范围：-100dB-20dB

12.采用Vittal原装机箱

13.符合国家电力行业标准：DL/T911-2004

14.供电：AC220V±10%(50Hz)

15.环境温度：-15℃~+50℃

16.相对湿度：10%~90%
