科比特 KBT-PVX/D500太阳能光伏浪涌保护器 产品资料： |
科比特 KBT-PVX/D500太阳能光伏浪涌保护器文字介绍： |
太阳能光伏浪涌保护器
产品用途:
当线路由于遭到二次感应雷击或操作过电压时，电涌保护器动作将瞬时过电压短路泄放到大地，从而达到保护设备和人身安全的作用。
主要特点:
1、需用优质专用防雷元件，性能稳定可靠；
2、具有过热、过流双重自动保护电路；
3、通流容量大，纳秒级响应速度；
4、模块化设计，标准导轨安装，可带电更换；
5、有劣化显示窗口，正常时为绿色窗口，损害时自动转换成红色窗口；
6、可选遥控报警装置，利于远程监控；
7、节能环保、安装简单、方便，插拔更换防雷模块，无需特殊维护。
安装说明:
1、安装前必须切断电源，严禁带电操作；
2、建议在防雷模块前端串联直流高压熔断器或微型断路器；
3、接线时应接地线，再接负极线，最后连接正极线；
4、正极线和负极线应采用10mm2以上多股软铜线链接防雷器，底线应采用16mm2以上多股软铜线链接；
5、安装完毕后，将模块插到位，检查防雷模块是否正常工作。

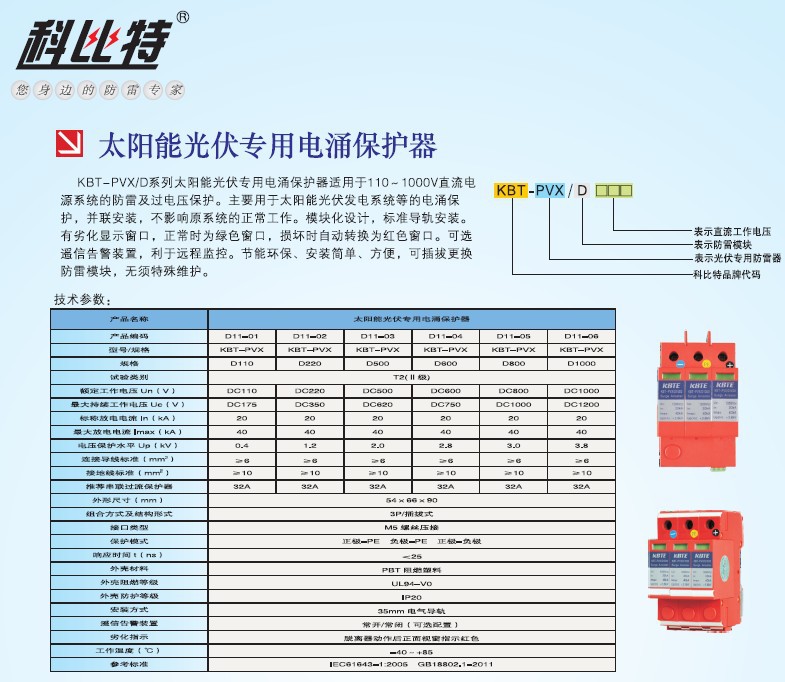

技术参数：
产品名称 | 编 号 | 型号 | 规格 | 额定电压Un（V） | 最大持续工作电压Uc（Vac） | 动作电压（V） | 标称通流容量In （kA） | In放电次数 | 最大通流容量Imax（kA） | Imax放电次数 | 电压保护水平Up（V） | 保护模式 | 响应时间 | 环境温度 | 产品尺寸 |
太阳能光伏专用电涌保护器 | 216 | KBT-PVX | D110 | DC 110 | DC 175 | 220±10% | 20KA（8/20us） | 50次 | 40KA（8/20 us） | 10次 | ≤400V | L+---PE | <25ns | -40~+80℃ | 36*66*90mm |
217 | D220 | DC 220 | DC 350 | 430±10% | ≤1.2KV | L----PE |
218 | D500 | DC 500 | DC 620 | 1000±10% | ≤2.0KV | L----PE | 54*66*90mm |
219 | D600 | DC 600 | DC 750 | 1200±10% | ≤2.8KV | L----L- |
220 | D800 | DC 800 | DC 1000 | 1600±10% | 3.0KV | L+---PE |
221 | D1000 | DC 1000 | DC 1200 | 2000±10% | ≤3.8KV | L----PE |
