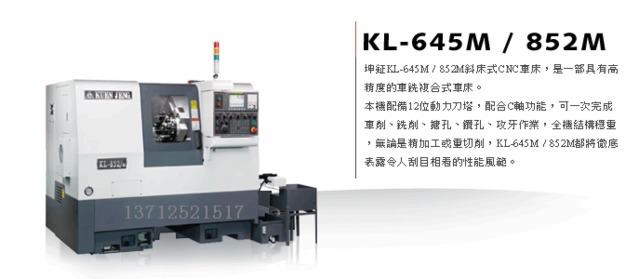

【数控机床刀塔式CNC数控车床645M】价格_厂家

品牌

坤钲

型号

645M

用途

通用

控制形式

数控

动力类型

机械传动

精密程度

高精度

自动程度

自动

数控机床分类	数控车床	品牌	坤钲	型号	KL-645M
主电机功率	11（kw）	运动方式	点位直线控制	加工尺寸范围	56（mm）
主轴转速范围	4000（rpm）	刀具数量	24	控制方式	半闭环控制
控制系统	fanuc knd	布局形式	卧式	动力类型	机械传动
用途	金属成型	适用行业	通用	售后服务	一年

機台規格表

機台規格		KL-645M	KL-852M
主軸	主軸鼻端形式	A2-5	A2-6
	主軸通孔直徑	Ø 56mm	Ø 62mm
	三爪夾頭直徑	6" / Ø 169mm	8" / Ø 210mm
	主軸中心高度	1000mm
	主軸中心至前門距離	280mm
	拉桿作動型式	油壓
加工範圍	最大旋徑	Ø 457mm
	最大加工工件長度	406mm
	最大加工工件直徑	Ø 284mm
	最大拉桿通孔直徑	Ø 45mm	Ø 52mm
X/Z軸移動	X軸行徑	163mm
	Z軸行徑	406mm
	X/Z軸快速移動率	24 m/min
機械精度	X/Z軸定位精度(全行程)	±0.005mm
	X/Z軸重覆精度	±0.003mm
FANUC伺服馬達	主軸馬達功率	7.5 / 9 / 11kW
	主軸基底轉速	750rpm	625rpm
	主軸最高轉速	4000 (5500)rpm	3500 (4500)rpm
	主軸輸出扭力	114.6Nm	136.9Nm
	X軸伺服馬達	1.8kW
	Z軸伺服馬達	1.8kW
動力刀塔	刀塔驅動	伺服馬達
	刀塔數目	12T
	刀具形式	VDI 30
	主軸馬達功率(動力驅動)	2.2kW
	四方刀座規格	20mm
	鏜刀座規格	32mm
	相鄰刀具換刀(T-T)	0.25 sec.
機器尺寸	長×寬×高	2000×1770×1780mm
	重量	3750kg	3800kg
	佔地面積	3.3m2

整體結構

穩重的機械結構耐重切削，不變型

整體結構

45°斜床式構造、穩重、高剛性。
床身結構採用高級米漢納鑄鐵(GB300)一體鑄造成型，經應力消除處理，床深無變形之慮。
床身重量及結構厚度經特殊設計，重切削時，更凸顯其獨特的穩定性。
床身依水流方向結構設計，將漏水問題降到最小程度，且排屑順暢。

※註 :
1.本公司秉持求新求好之精神不斷改善及研發新功能，並保有型錄規格異動權利，若有異動不另行通知，歡迎洽詢。
2.型錄所記載加工尺寸及數據，依加工、環境、刀具條件等不同，實際產生數據可能有所誤差。

C軸輪廓加工功能

	主軸之C軸功能，適合工件之輪廓加工，且分割精度可達0.001°。

精密，高剛性主軸

	�1�76�1�74主軸採用精密斜角滾珠軸承與滾柱軸承，適合高轉速之精加工。且低速時耐重切削能力優異 �1�76�1�74軸向與徑向加工穩定度高。 �1�76�1�74主軸採用高扭力馬達驅動，適合各種加工需求。

12位動力刀塔

	動力刀塔配合主軸之C軸功能，以及使用軸向與徑向刀座，可直行銑削、搪孔、攻牙等加工作業。展現高效率車、銑複合功能。

可程式尾座

	�1�76�1�74採用無心軸尾座設計，以避免心軸配合之誤差。 �1�76�1�74尾座移動以程式控制，配合加工操作，使操作更簡易。 �1�76�1�74使用MT4頂心。也可使用其他型式頂心。

工件蒐集器

作動方式：擺臂式
最大工件長度：110 mm
最大工件直徑：Ø52 mm

X,Z軸線性滑軌

�1�76�1�74採用高剛性三排滾珠滑軌增加接觸面積，使整體剛性增加30%。
�1�76�1�74軸向移動精度誤差減少，提升加工品質。

刀具干涉圖

行程範圍圖

佔地面積圖

標準配備 / 特殊附件

標準配備:
�1�76�1�74FANUC Oi-TD 8.4" 彩色液晶螢幕
�1�76�1�74三爪夾頭及軟爪 (KL-645M: 6 inch / KL-852M: 8 inch)
�1�76�1�74鏜刀座3 pcs
�1�76�1�74鏜刀柄套8, 10, 12, 16, 20, 25 mm
�1�76�1�74防水鹵素工作燈3色
�1�76�1�74工作完了指示燈
�1�76�1�74腳踏開關
�1�76�1�74工具箱
�1�76�1�74機台手冊

特殊附件:
�1�76�1�74可程式尾座

頂心規格	MT NO.4
尾座行程	341 mm
最大挾持工件長度	341 mm
快速移動率	5.5 m/min

�1�76�1�74工件蒐集器

	KL-645M	KL-852M
作動方式	擺臂式
最大工件長度	160 mm
最大工件直徑	Ø45 mm	Ø52 mm

�1�76�1�74鐵屑輸送機

鏈板式	適合長屑、捲屑
刮板式	適合細屑、碎屑

�1�76�1�74刀具量測 (自動)
�1�76�1�74油霧收集機 (1 HP)
�1�76�1�74筒型夾頭 (KL-645M: CL42-A5 / KL-852M: CL60-A6)
�1�76�1�74棒材送料機 (棒材長度：1250~3200 mm)
�1�76�1�74活動頂心 (MT NO.4)
�1�76�1�74自動門 (氣壓)
�1�76�1�74四方刀架 (20×20 mm)
